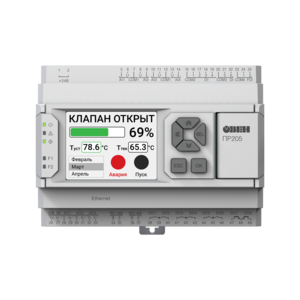

ПР205 программируемое реле с графическим дисплеем и Ethernet

Цена:
20 400
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

ПР205 – новое программируемое реле с графическим дисплеем и Ethernet. Прибор сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов/выходов для управления системами вентиляции, отопления, кондиционирования и др. При необходимости количество входов/выходов можно увеличить с помощью модулей расширения ПРМ.

Графический цветной экран позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации.

Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов/выходов с помощью модулей ввода/вывода Мх210, реализовывать удаленный контроль и управление оборудованием с помощью облачного сервиса OwenCloud. В ПР205 предусмотрены модификации с 2-мя интерфейсами RS-485 на борту для передачи данных на верхний уровень и управления другими элементами системы.

Алгоритм работы ПР205 строится пользователем в бесплатной среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы.

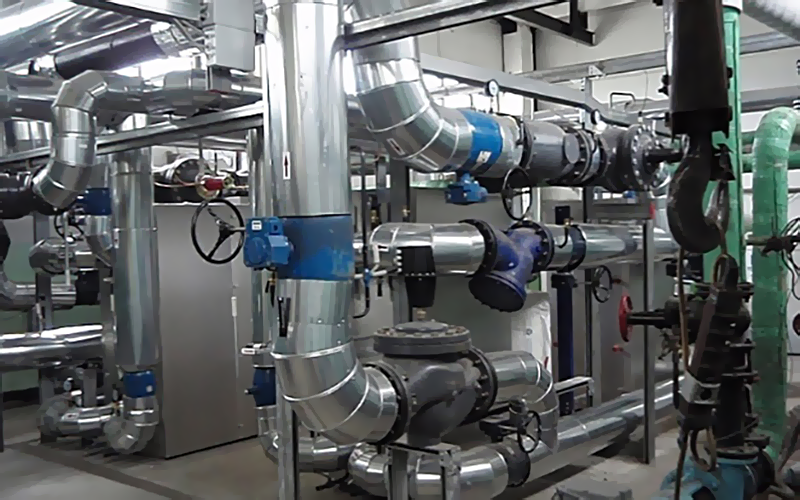

ЖКХ: ИТП, ЦТП

ЖКХ: ИТП, ЦТП

Энергетика

Энергетика

Автоматизация зданий

Автоматизация зданий

Особенности и преимущества

HMI: графический экран и кнопки

HMI: графический экран и кнопки

  • Графический цветной экран диагональную 2,4“, 320×240.
  • 6 механических кнопок с возможностью пользовательской настройки.
  • 5 светодиодов: 3 сервисных, 2 пользовательских.

Оптимальная комбинация входов/выходов

  • 4 аналоговых входа: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим.
  • 3 универсальных аналоговых выхода: 4…20 мА/0…10 В.
  • 6 дискретных входов (питание =24 В).
  • 2 быстрых дискретных входа до 100 кГц.
  • 8 дискретных выходов (Э/М реле и транзисторные ключи).

Коммуникационные возможности

  • Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
    • Прямой доступ в облачный сервис OwenCloud.
    • Подключение к ПК для конфигурирования и записи программы.
    • Настройка в OWEN Configurator.
    • Визуализация процессов с помощью панелей оператора и SCADA.
    • Увеличение входов/выходов с помощью модулей Мх210.
  • До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII:
    • Интеграция в SCADA-системы.
    • Визуализация процессов с помощью панелей оператора.
    • Увеличение входов/выходов с помощью модулей Мх110.
    • Управление внешними устройствами: ПЧВ, датчики и др.
    • Подключение к ПК для конфигурирования и записи программы.

Конструктивные особенности

  • Компактный модульный корпус шириной 7 модулей.
  • Съемные клеммники – для удобства монтажа.
  • Быстрая замена батарейки.

Эксплуатация

  • 2 модификации по питанию: ~/=24 и ~230 В.
  • Увеличение каналов ввода/вывода с помощью модулей ПРМ.
  • Работа в неотапливаемых помещениях: -20...+55 ºС.
  • Конфигурирование и запись программы через USB, Ethernet.

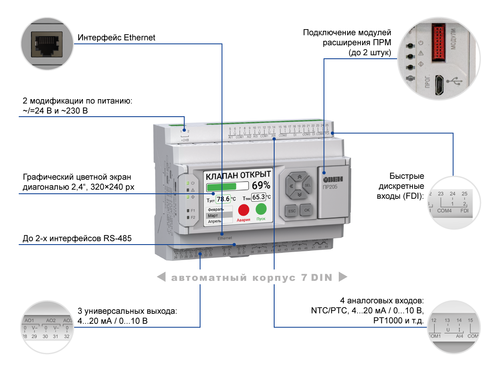

Отличительные характеристики ПР205

Отличительные характеристики ПР205

Модули расширения ОВЕН ПРМ для ПР205

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР205:

  • ПРМ-1 – для увеличения дискретных входов и выходов.
  • ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
  • ПРМ-3 – для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР205 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР205 и модули ПРМ с разным типом питания.

Примеры применения

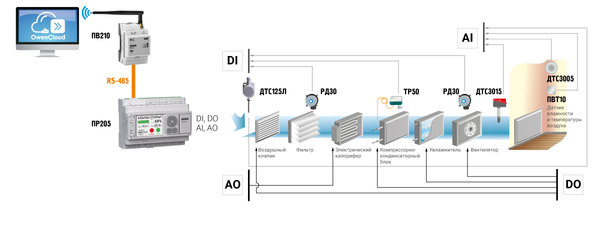

Управление вентиляцией

Управление вентиляцией

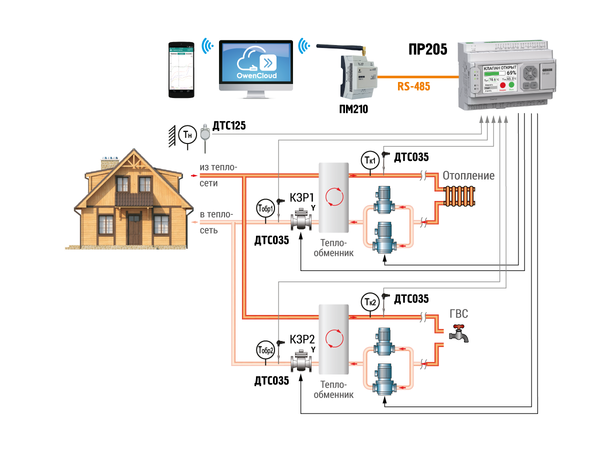

Управление отоплением и ГВСУправление отоплением и ГВС

Основные технические характеристики

Наименование

ПР205-230

ПР205-24

HMI

Тип дисплея (тип матрицы)

Графический (IPS LCD)

Количество отображаемых цветов

65535

Диагональ

2,4“

Разрешение

320 × 240 пикселей

Поддерживаемые языки

Русский, английский

Кнопки

6 механических кнопок (с возможностью программной пользовательской настройки)

Светодиоды

3 сервисных, 2 пользовательских

Программирование

Среда программирования

Owen Logic

Конфигурирование

OwenConfigurator

Объем Retain-памяти

2040 байт

Объем памяти сетевых переменных (режим slave)

2040 байт

Объем памяти сетевых переменных (режим master)

128 байт

Стек

Динамический

Память ПЗУ

64 кбайт

Память ОЗУ

320 кбайт

Интерфейсы программирования и конфигурирования

microUSB, Ethernet

Общие сведения

Диапазон переменного напряжения питания

90 до 264 В (номинальное 230 В, при 50 Гц)

~20...27 В (номинальное ~24 В, при 50 Гц)

Диапазон постоянного напряжения питания

127...373 В (номинальное 230 В)

=20...36 В (номинальное =24)

Встроенный источник питания

=21,6...26,4 В (=24 В), 100 мА

-

Минимальное время цикла

1 мс (зависит от сложности программы)

Часы реального времени

есть

Модули расширения ПРМ

Да, до 2 шт.

Flash-память (архив)

Количество циклов записи и стирания

100 000

Максимальный размер файла архива

2048 байт

Максимальное количество файлов архива

300 шт.

Минимальный период записи архива

30 c

Дискретные входы

Количество

6

Тип

Дискретный (Д)

Подключаемые датчики

Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»

Датчики с выходом push-pull

Датчики с выходом n-p-n

Датчики с выходом p-n-p

Номинальное напряжение питания

=24 В

Гальваническая развязка

Групповая, по 4 входа

Электрическая прочности изоляции

510 В

Быстрые дискретные входы

Количество

2 шт.

Тип

Дискретный скоростной (ДС)

Подключаемые датчики

Датчики с выходом push-pull

Датчики с выходом n-p-n

Датчики с выходом p-n-p

Работа в режиме DI

Да

Минимальная длительность импульса

5 мкс

Максимальная частота импульсов

100 кГц

Номинальное напряжение питания

24 В

Гальваническая развязка

Групповая

Электрическая прочности изоляции

510 В

Аналоговые входы

Количество

4

Тип измеряемых сигналов

Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др.

Период обновления значений всех каналов, не более

1 мс

Работа в дискретном режиме

Да, = 24 В

Гальваническая развязка

Отсутствует

Дискретные выходы

Количество

8 шт.

Тип

Релейные (нормально-разомкнутые) или транзисторные ключи (n-p-n-типа)

Допустимый ток нагрузки, не более

Релейные (Р)

5 А при напряжении не более 250 В перем. тока, cos(φ) > 0,95

3 А при напряжении не более 30 В пост. тока

Транзиторные (КТ)

-

0,5 А при напряжении не более 40 В постоянного тока

Гальваническая развязка

Релейные (Р)

Индивидуальная

Транзиторные (КТ)

Отсутствует

Электрическая прочность изоляции

Релейные (Р)

2300 В

Транзиторные (КТ)

-

Аналоговые выходы

Количество

3

Тип аналогового выхода

Универсальный: 4...20 А/0...10 В

Разрядность ЦАП

12 бит

Гальваническая развязка

Индивидуальная

Электрическая прочность изоляции

510 В

Коммуникационные возможности

Интерфейс Ethernet (1 шт.)

Протокол связи

Modbus TCP

Режим работы

Master/Slave

Интерфейс RS-485 (0 или 2 шт. – выбирается при заказе)

Протокол связи

Modbus RTU/ASCII

Режим работы

Master/Slave

Функциональная схема

Функциональная схема ПР205-24 и ПР205-230

Схемы подключения

Схемы подключения к дискретным входам

Подключение к дискретным входам типа «Д» датчиков типа «сухой контакт»

Схемы подключения к быстрым дискретным входам

Подключение к дискретным входам типа «ДС» датчиков с выходом push-pull
Подключение к входам типа «ДС» датчиков с выходом n-p-n
Подключение к входам типа «ДС» датчиков с выходом p-n-p

Схемы подключения к аналоговым входам (дискретный режим)

Схема подключения к универсальным входам, работающим в дискретном режиме, датчиков типа «сухой контакт»
Схема подключения к универсальным входам, работающим в дискретном режиме, трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором

Схемы подключения к аналоговым входам (аналоговый режим)

Подключение ТС к аналоговому входу
Подключение датчиков с выходом в виде тока
Подключение датчиков с выходом в виде напряжения
Подключение резистивных датчиков

Схемы подключения к дискретным выходам

Подключение нагрузки к выходу типа «КТ»
Схема подключения ВЭ типа «Р»

Схемы подключения к аналоговым выходам

Подключение аналогового выхода, находящегося в режиме источника тока
Подключение аналогового выхода, находящегося в режиме источника напряжения

Комплект поставки

Наименование

Количество

Прибор ПР205

1 шт.

Краткое руководство по эксплуатации

1 экз.

Паспорт и гарантийный талон

1 экз.

Комплект клеммных соединителей

1 экз.

Развернуть полное описание
Доставка и оплата

ДОСТАВКА

Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:

  • Самовывоз со склада компании ЭТАЛОНПРИБОР
  • Доставка через транспортную компанию "Деловые линии"
  • Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
  • Доставка по Москве и области нашими экспедиторами и курьерами
  • Доставка через транспортную компанию "ПЭК"
  • Отправка посылкой с помощью Почты России
  • Доставка через транспортную компанию покупателя

Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.

ОПЛАТА

Мы принимаем оплату:

  • по безналичному расчету
  • перечислением денежных средств на расчетный счет для юридических лиц
  • банковским переводом для физических.

Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.

Гарантия и возврат

Условия гарантийного обслуживания

  1. Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
  2. Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
  3. Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
  4. Изделие снимается с гарантийного обслуживания в следующих случаях:
    1. Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
    2. Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
    3. Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
    4. Использования изделия не по назначению;
    5. Нарушения правил хранения и транспортирования;
    6. Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
    7. Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
    8. Попадания внутрь влаги, инородных предметов и т.п.
    9. Неправильном включении в сеть.
  5. Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
  6. Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.

Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.

Отзывы
Отзывы о товаре ПР205 программируемое реле с графическим дисплеем и Ethernet
Нажимая кнопку, вы даете согласие на обработку персональных данных мы гарантирем их сохранность в соответсвиии с законом

Сервисное обслуживание
Простой обмен и возврат
Поможем решить любую проблему с товаром
Собственный сервисный центр
Устраним любую неисправность по гарантии. Срок указан без учета логистики
Сервисы по всей России
Обращайтесь за обслуживанием в авторизованные сервисы производителя
Похожие товары

Полезные статьи
Цифровой тахометр — это прибор, предназначенный для измерения частоты вращения различных объектов, таких как валы, двигатели и роторы. В отличие от аналоговых моделей, цифровые тахометры обеспечивают высокую точность измерений и удобство использования благодаря современным технологиям и информативному дисплею. Они широко используются в самых разных отраслях: от автомобильного сервиса и промышленности до научных исследований и контроля вентиляционных систем.
Мегаомметр – это специализированный прибор, предназначенный для измерения сопротивления изоляции электрических цепей и оборудования. В условиях современного мира, где электричество играет ключевую роль во всех сферах жизни, обеспечение безопасности и надежности электрических систем становится особенно важным. От качества изоляции проводников и оборудования зависит не только эффективность их работы, но и безопасность людей и объектов, которые они обслуживают.
Измерительные приборы играют ключевую роль в различных отраслях, начиная от промышленности и строительства, заканчивая медициной и научными исследованиями. Правильная эксплуатация и уход за этими приборами являются залогом точных измерений и долговечности оборудования.
Осциллографы играют ключевую роль в современных лабораториях и на производственных предприятиях, являясь незаменимым инструментом для анализа и визуализации электрических сигналов. Независимо от того, являетесь ли вы инженером-электронщиком, студентом технического вуза или энтузиастом электроники, понимание принципов работы осциллографов, их видов и характеристик, а также правил эксплуатации и ухода за ними, имеет первостепенное значение.
Амперметр предназначен для измерения величины тока в электрических цепях, выраженной в амперах. В основе его работы лежит простой принцип: инструмент позволяет наглядно увидеть мощность тока, потребляемого устройствами, подключенными к сети. Обычно амперметр подключают в цепь с нагрузкой, поэтому ток, протекающий через него, идентичен току, проходящему через любой другой элемент цепи, будь то нагреватель, мотор или лампочка.
На этапах возведения, отделки и монтажа различных сооружений большую роль играют точность разметки и идеальное выравнивание. Достижение профессиональных стандартов качества возможно при использовании лазерного нивелира. Для выбора подходящей модели целесообразно ознакомиться с механизмом работы этих устройств.
В сфере строительства и дизайна, где важно точно определить параметры пространства, используются специализированные устройства для разметки — лазерные нивелиры. Ротационные модели таких инструментов выполняют проекции линий с помощью вращающегося лазерного луча. Ротационные нивелиры идеально подходят для больших открытых пространств.
Вольтметр — это электрический измерительный прибор, предназначенный для измерения напряжения в электрической цепи. От точности его показаний во многом зависит безопасность и эффективность работы электрооборудования. Но как же он устроен? Давайте разберемся.
Газоанализаторы – это высокотехнологичные устройства, которые используются для определения состава газовых смесей и измерения концентрации отдельных компонентов. Они играют важную роль в различных отраслях, таких как экология, промышленность, медицина и других. Понимание принципа работы этих устройств поможет лучше понять, как они способны предоставить точные и надежные данные. Давайте рассмотрим устройство и принцип действия газоанализатора.
Омметр — это измерительное устройство, предназначенное для определения сопротивления электрических цепей и элементов. Этот прибор играет важную роль в работе электротехников, электронщиков и других специалистов, работающих с электротехническим и электронным оборудованием. Ниже мы рассмотрим, где и как используется омметр.
Новинки
Недавно просмотренные
