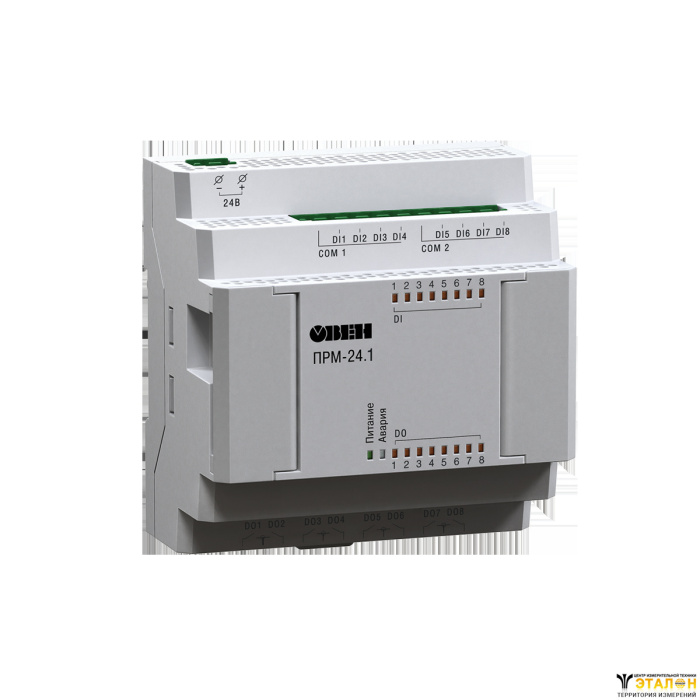

Главная > Каталог > Теплотехнические приборы > Программируемые реле > ПРМ-24.1

Цена:

7 440 ₽

Общая стоимость 0 руб.

В корзину

Купить в 1 клик

Нашли дешевле?
Снизим цену!

В избранное

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Бесплатная доставка от 50000₽

Безналичный расчет для юридических лиц

Самовывоз со склада компании ЭТАЛОНПРИБОР

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Доставка и оплата
Гарантия и возврат
Отзывы
Сервис

Описание

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200:

ПРМ-1 – для увеличения дискретных входов и выходов;
ПРМ-3 – для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине. К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания.

	ПРМ-1 Модуль дискретных входов/выходов	ПРМ-3 Модуль аналоговых входов/выходов
Количество входов	8	4
Тип входа	Дискретный (230 В или 24 В, в зависимости от модификации)	Аналоговый термопары, термосопротивления, унифицированные сигналы
Количество выходов	8	2
Тип выхода	э/м реле	Аналоговый: 4…20 мА / 0…10 В

Основные особенности модулей ПРМ

Удобное подключение, съем и замена модулей даже при плотном монтаже в ограниченном пространстве шкафа.
Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР200.
Простая настройка модуля в среде OwenLogic. Модуль ввода/вывода добавляется в проект в несколько кликов.
Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР200.
Контроль наличия связи с ПР200. При потере связи можно установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.
Входы модулей гальванически развязаны относительно питания.
Модули имеют свое независимое питание, что повышает надежность системы.
Можно использовать головное ПР и модули с разным типом питания.
Две модификации модулей на разные питания: 230 В и 24 В.

Модификации ПРМ

Модификация	Питание	Входы		Выходы
Модификация	Питание	DI	AI	DO	AO
ПРМ-220.1	~230 В	8 ДФ	–	8 Р	–
ПРМ-24.1	=24 В	8 Д	–	8 Р	–
ПРМ-220.3	~230 В	–	4 А	–	2 И/У
ПРМ-24.3	=24 В	–	4 А	–	2 И/У

Основные технические характеристики

Наименование	Значение
	ПРМ-220.х		ПРМ-24.х
Диапазон напряжения питания	94…264 В (номинальное 120/230 В при 47…63 Гц)		19…30 В (номинальное 24 В)
Гальваническая развязка	есть
Электрическая прочность изоляции между входом питания и другими цепями	2830 В	1780 В
Потребляемая мощность, не более	8 ВА	4 Вт
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры	88×89,7×57,8 мм
Степень защиты корпуса по ГОСТ 14254-96	IP20
Масс прибора, не более (для всех вариантов исполнений)	0,4 кг

Характеристики дискретных входов ПРМ-1

Наименование	Значение
Наименование	ПРМ-220.1	ПРМ-24.1
Количество дискретных входов	8
Подключаемые входные устройства	коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)
Подключаемые входные устройства	—	датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором
Напряжение питания дискретных входов	90…264 В	15…30 В
Макс. входной ток	9 мА	5 мА
Ток «логической единицы»	0,7...1,4 мА	0…1 мА
Уровень сигнала «логической единицы»	159...264 В	15…30 В
Уровень сигнала «логического нуля»	0…40 В	-3…+5 В
Гальваническая развязка	групповая по 4 входа (1...4, 5...8)
Электрическая прочность изоляции	2800 В	1780 В

Характеристики дискретных выходов ПРМ-1

Наименование	Значение
	ПРМ-220.1	ПРМ-24.1
Количество дискретных выходов	8
Тип дискретного выходного элемента	Р – электромагнитное реле (нормально-открытое)
Максимально допустимый ток нагрузки	5 А при напряжении не более 250 В переменного тока и cos >0,95 3 А при напряжении не более 30 В постоянного тока
Время переключения из состояния «0» в состояние «1» и обратно	не более 10 мс
Гальваническая развязка дискретных выходов	групповая (выходы собраны в группы по 2 шт. и имеют общую клемму)
Электрическая прочность изоляции	2800 В по 2 реле (групповая – 1780 В)

Характеристики аналоговых входов ПРМ-3

Наименование	Значение
Количество входов	4
Тип входов	Аналоговый: Термопары (ГОСТ Р 8.585-2001) Термометры сопротивления (ГОСТ Р 6651-2009) Унифицированные сигналы (ГОСТ 26.011-80)
Время опроса одного канала ТС	0,8 сек
Время опроса одного канала ТП /унифицированного сигнала	0,4 сек
Разрядность встроенного АЦП	16 бит
Внутреннее сопротивление аналогового входа:
- в режиме измерения тока (задается программно)	30 ... 55 Ом (по умолчанию – 30 Ом)
- в режиме измерения напряжения 0...10 В	около 10 кОм
Предел основной приведенной погрешности при измерении:
- термоэлектрическими преобразователями	±0,5 %
- термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока	±0,25 %
Гальваническая изоляция аналоговых входов	отсутствует

Характеристики аналоговых выходов ПРМ-3

Параметр	Значение
Количество входов	2
Тип выходов	Универсальный: 4…20 мА/0…10 В
Разрядность ЦАП	12 бит
Диапазон генерации тока	0…24 мА
Диапазон генерации напряжения	0…10 В
Предел основной приведенной погрешности, %
Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов	±0,05 %
Гальваническая изоляция аналоговых выходов	есть (индивидуальная)
Электрическая прочность изоляции аналоговых выходов	3000 В
Питание аналоговых выходов	внешнее, отдельно на каждый выход

Поддерживаемые датчики и сигналы

Поддерживаемые датчики и сигналы ПРМ-3

Наименование	Диапазон измерений, %	Предел основной приведенной погрешности, %
Сигнал постоянного тока
-50…+50 мВ	0…100	±0,25
Унифицированные сигналы по ГОСТ 26.011-80
0…1 В	0…100	±0,25
0…5 мА	0…100
0…20 мА	0…100
4…20 мА	0…100
Термометры сопротивления по ГОСТ Р 6651-2009
Cu50 (α =0,00426 °С^-1)*	-50…+200	±0,25
Cu50 (α =0,00428 °С^-1)	-200…+200
Pt50 (α = 0,00385 °С^-1)	-200…+850
Pt50 (α =0,00391 °С^-1)	-240…+1100
Cu100 (α =0,00426 °С^-1)	-50…+200
Cu100 (α =0,00428 °С^-1)	-200…+200
Pt100 (α =0,00385 °С^-1)	-200…+850
Pt100 (α =0,00391 °С^-1)	-240…+1100
Ni100 (α =0,00617 °С^-1)	-60…+180
Pt500 (α =0,00385 °С^-1)	-200…+850
Pt500 (α =0,00391 °С^-1)	-250…+1100
Cu500 (α =0,00426 °С^-1)	-50…+200
Cu500 (α =0,00428 °С^-1)	-200…+200
Ni500 (α =0,00617 °С^-1)	-60…+180
Cu1000 (α =0,00426 °С^-1)	-50…+200
Cu1000 (α =0,00428 °С^-1)	-200…+200
Pt1000 (α =0,00385 °С^-1)	-200…+850
Pt1000 (α =0,00391 °С^-1)	-250…+1100
Ni1000 (α =0,00617 °С^-1)	-60…+180
Термопары по ГОСТ Р 8.585-2001
TХК (L)	-200…+800	±0,5 (±0,25)**
TЖК (J)	-200…+1200
TНН (N)	-200…+1300
TХА (К)	-200…+1360
TПП (S)	-50…+1750
TПП (R)	-50…+1750
ТПР(В)	+200…+1800
ТВР(А-1)	0…+2500
ТВР(А-2)	0…+1800
ТВР(А-3)	0…+1800
ТМК(Т)	-250…+400

* Температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 ⁰С, к его сопротивлению, измеренному при 0 ⁰С (R₀), деленное на 100 0 ⁰С и округленное до пятого знака после запятой.
** Основная приведенная погрешность без коррекции «холодного спая».

Схемы подключения

Схемы подключения ПРМ-1

Схема подключения нагрузки к ВЭ типа электромагнитное реле

Подключение к ПРМ-24.1 дискретных датчиков с выходом типа «сухой контакт»

Подключение к ПРМ-220.1 дискретных датчиков с выходом типа «сухой контакт»

Схема подключения к ПРМ-24.1 трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p–типа с открытым коллектором

Схемы подключения ПРМ-3

Схема подключения аналоговых входов к ПРМ-х.3

Подключение термопар

Подключение термометров сопротивлений

Подключение датчиков с унифицированным выходным сигналом по току или напряжению

Схема подключения аналоговых выходов к ПРМ-х.3

Схема подключения нагрузки к ВЭ типа И

Схема подключения нагрузки к ВЭ типа У

Комплект поставки

Модуль ПРМ
Краткое руководство
Паспорт и Гарантийный талон
Кабель для подключения модуля
Комплект клеммных соединений
