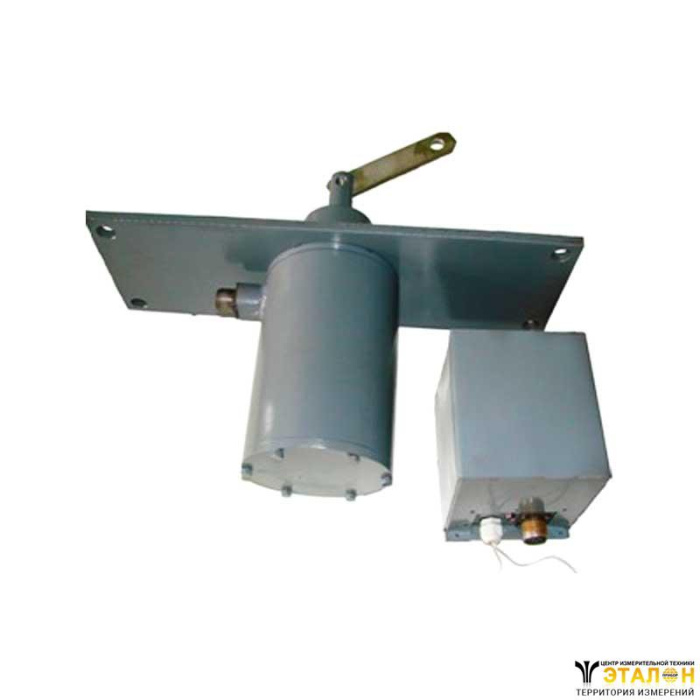

Электромагнит ЭМТ 23-2 (постоянного тока, тормозной, длинноходовый) предназначен для применения в качестве исполнительного органа в подъемно-транспортных машинах и механизмах.
Номинальный ход якоря, мм | 50 |
Номинальное тяговое усилие, Н (кг) | 490 (50) |
Номинальная потребляемая мощность, Вт | 90 |
Число циклов в час | 400 |
Потребляемая мощность при форсировке, Вт | 1500 |
Масса якоря электромагнита, кг | 5,5 |
Масса электромагнита, кг | 38 |
Электромагнит ЭМТ 23 может быть использован взамен электромагнитов переменного тока серии КМТ, КЭП, УТЭМ, имея с ними одинаковые присоединительные и установочные размеры.
Режим работы – продолжительный. Блок электронного управления электромагнита после втягивания якоря переключает его в режим удержания, что значительно снижает энергопотребление.
Схема - габаритные, установочные, присоединительные размеры электромагнита
L, мм | 490 |
F, мм | 270 |
H, мм | 55 |
K, мм | 25 |
D, мм | 140 |
M, мм | 40 |
B, мм | 490 |
C, мм | 175 |
b, мм | 450 |
c, мм | 130 |
d, мм | 17 |
Блок питания устанавливается в шкафу управления или вне шкафа, но в индивидуальном защитном кожухе, исключающим попадание воды, масла, эмульсии и т.п.
Рабочее положение блока — любое, удобное для монтажа.
Для обеспечения максимального быстродействия отхода якоря и защиты блока управления от коммутационных помех рекомендуется подключение электромагнита по нижеприведенной схеме
Блок управления к электромагниту соединительным двухпроводным кабелем по схеме 2→2, 3→3 разъема ШР20П4НШ. Сечение жил кабеля не менее 1,5 мм2.
Схема подключения электромагнита
