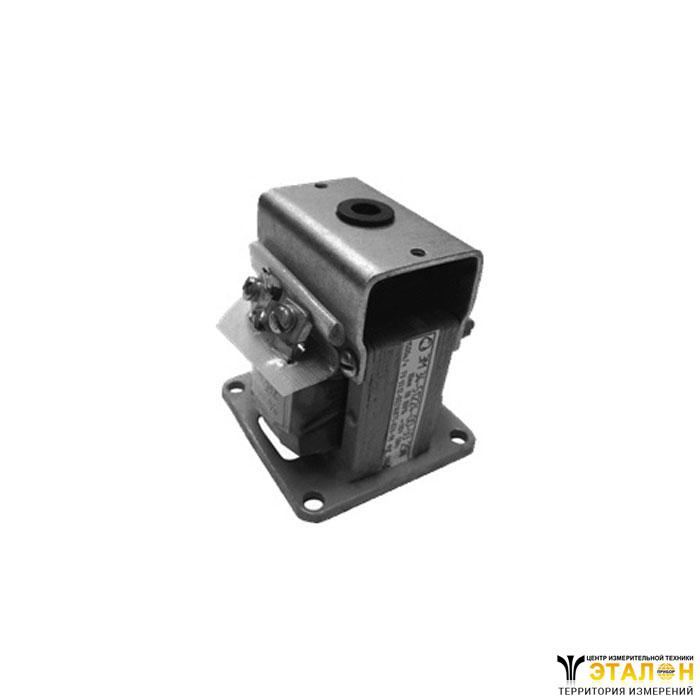

Электромагнит ЭМТ 34-3 переменного тока, однофазный, толкающего одностороннего действия предназначен для применения в качестве комплектующего изделия для дистанционного управления исполнительными механизмами различного промышленного назначения для эксплуатации в стационарном состоянии.
Режим работы | ПВ=100% | ПВ=40% | ПВ=15% |
Номинальное тяговое усилие | 12 (10) Н | 14 (12) Н | 18 (16) Н |
Номинальный ход якоря | 5 (10) мм | ||
Время срабатывания | 0,09 (0,10) сек | 0,10 (0,11) сек | 0,13 (0,145) сек |
Время возврата | 0,08 (0,09) сек | ||
Номинальная частота включений в час | 3000 (2400) | 2400 (2000) | 1800 (1200) |
Номинальная мощность | 24 Вт | 28 Вт | 42 Вт |
Масса электромагнита (ход якоря 5 мм) | 0,646 / 0,796 | ||
Масса электромагнита (ход якоря 10 мм) | 0,65 / 0,80 | ||
Масса якоря | 0,145 кг |
В скобках указаны данные при номинальном ходе якоря 10 мм

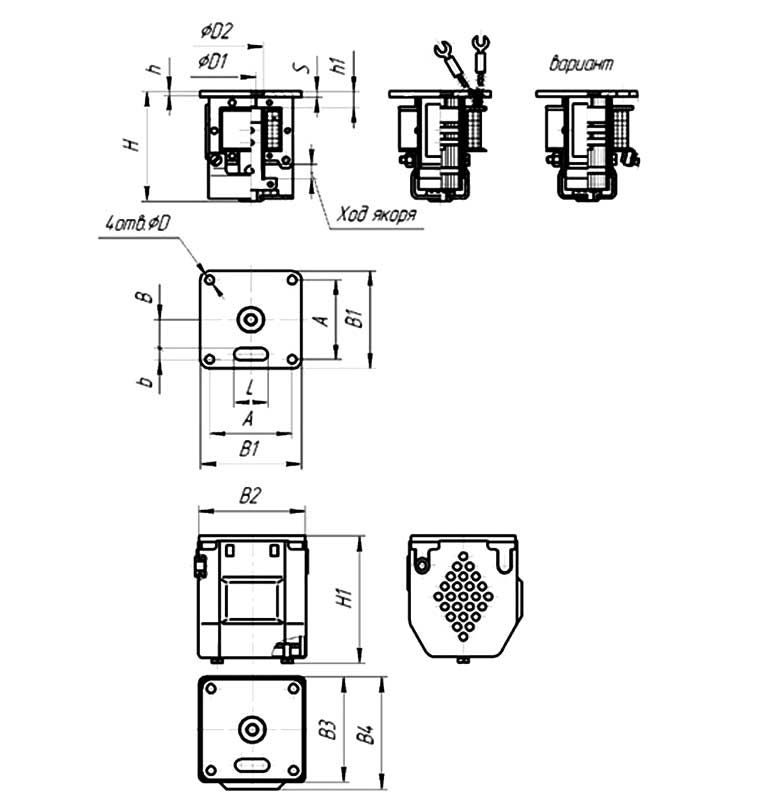

Схема - Габаритные, установочные, присоединительные размеры электромагнита
A, мм | 46 | |||
B, мм | 15 | |||
B1, мм | 58 | |||
B2, мм | - | 64 | - | 64 |
B3, мм | - | 64 | - | 64 |
B4, мм | - | 67 | - | 67 |
b, мм | 8 | |||
D, мм | 5,8 | |||
D1, мм | 6,5 | |||
D2, мм | 16 | |||
H, мм | 72 | - | 72 | - |
H1, мм | - | 81 | - | 81 |
h, мм | 2,5 | |||
h1, мм | 11 | |||
L, мм | 22 | |||
S, мм | 4 |
