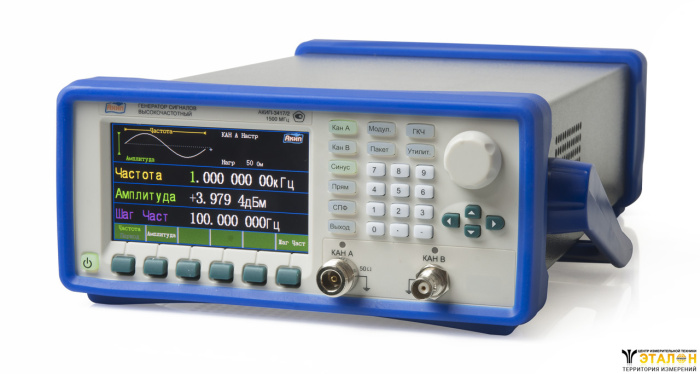

АКИП-3417 генератор — эффективное решение для быстрой и точной настройки радиоэлектронной аппаратуры. Модель рассчитана на работу в широком частотном диапазоне, у нее минимальный уровень искажений и высокая стойкость к негативным внешним воздействиям. Выполнена в компактном надежном корпусе, имеет удобный для транспортировки и работы вес, а также интуитивно понятное управление, поэтому долгой специальной подготовки к использованию не потребуется. АКИП-3417 генератор и другие разработки бренда отвечают строгим стандартам и поставляются с длительной гарантией. Они внесены в государственный реестр.
Особенности АКИП-3417 генератор
Новый генератора АКИП-3417 имеет в наличии два полностью независимых канала и позволяет формировать по Каналу A высокочастотные гармонические колебания (синус) до 500 МГц с ультранизким уровнем гармонических искажений и возможностью ослабления выходного сигнала до -127 дБм. Для формирования выходного сигнала по Каналу A используется однопетлевой синтезатор с ФАПЧ-подстройкой между частотой опоры и аналоговым генератором. Для генерации колебаний по каналу B новинка использует технологию прямого цифрового синтеза (DDS), которая позволяет формировать точные по форме (8 типов) и стабильные сигналы для широкого круга измерительных задач. Наличие двух каналов, технологий ФАПЧ и DDS, позволило создать комбинированный прибор: ВЧ генератор и функциональный генератор.
Генератор АКИП-3417 имеет большой графический ЖК-дисплей (TFT, диагональ 11 см, 480 х 272 точек), на котором отображается меню навигации и информация о режимах работы, параметрах выходного сигнала и системные уведомления. Органы управления (кнопки, панель) и внутренний интерфейс имеют полную локализацию для российского пользователя. Генераторы снабжены интерфейсами USB, RS-232 для ДУ и программирования в составе автоматизированных измерительных комплексов.
Генератор АКИП-3417 имеет встроенный двухканальный частотомер, что позволяет выполнять измерения частоты в следующих диапазонах: Частотомер 1 - от 1 Гц до 100 МГц, Частотомер 2 – от 100 МГц до 2,5 ГГц.
Основные возможности:
Канал А (система ФАПЧ):
частотный диапазон: синус до 500 МГц; прямоугольник до 80 МГц;
формы сигналов: синус, прямоугольник, треугольник, импульс, синхр, экспонента, шум, DC (пост. смещение);
виды модуляции: АМ, ЧМ, ЧМн, ФМн;
режим линейного и логарифмического свипирования (ГКЧ) и формирования пакетов радиоимпульсов (Burst) с функцией непрерывной корректировки фазы.
Канал B (прямой цифровой синтез):
частотный диапазон до 10 МГц;
формы сигналов: синус, прямоугольник, треугольник, импульс, экспонента, шум, DC (пост. смещение).
Погрешность внутреннего опорного генератора составляет ±2x10-6, для улучшения стабильности возможна установка термостатированного опорного генератора с погрешностью ±2x10-7 в год (опция 100).
Новый генератор АКИП-3417 – высокопроизводительный источник сигналов с низким уровнем джиттера и минимальными гармоническими искажениями формы выходных колебаний, позволяющий формировать точные по форме и высокочастотные сигналы.
Измерительные ресурсы и возможности генератора АКИП-3417 позволяют использовать его в самых разнообразных сферах: исследования и обучение, тестирование аналоговых датчиков, имитация сигналов окружающей среды, тестирование функциональных и интегральных схем, ремонт и сервис.
Генератор АКИП-3417 может быть рекомендован в качестве прямой замены ВЧ генератора Г4-151
Технические характеристики АКИП-3417 генератор
Количество каналов | 2 |
Частотный диапазон ОТ | 1 мкГц |
Частотный диапазон ДО | 500 МГц |
Опорный генератор (погрешность установки частоты) | ±1×10-6 |
Выходной уровень (минимум) | -127 дБм |
Выходной уровень (максимум) | 13 дБм |
Выходной импеданс (Ом) | 50 |
Виды модуляции | АМ | ЧМ | ЧМн | ФМн |
ГКЧ | да |
BURSTПакетный режим | да |
Экран (см, разрешение) | 11 см | 480 х 272 |
Особенности | Канал A (система ФАПЧ) - синус, прямоугольник. Канал B (DDS) - синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.), до 10 Впик (50 Ом). Встроенный частотомер до 2,5 ГГц. |
Интерфейс | USB | RS-232 | опция - GPIB |
| |
Комплект поставки
Генератор АКИП-3417 | 1 шт. |
Шнур питания | 1 шт. |
Соединительный кабель | 1 шт. |
Компакт диск с ПО | 1 шт. |
