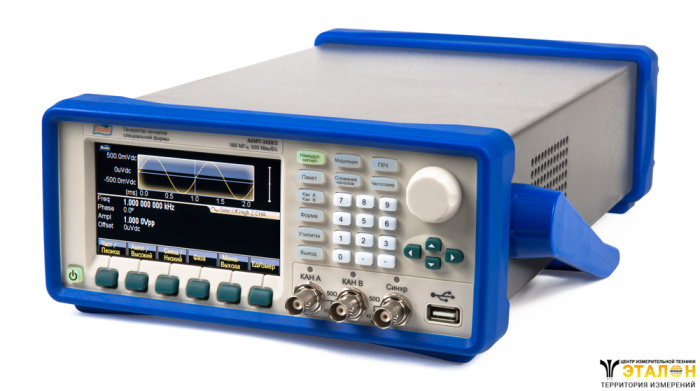

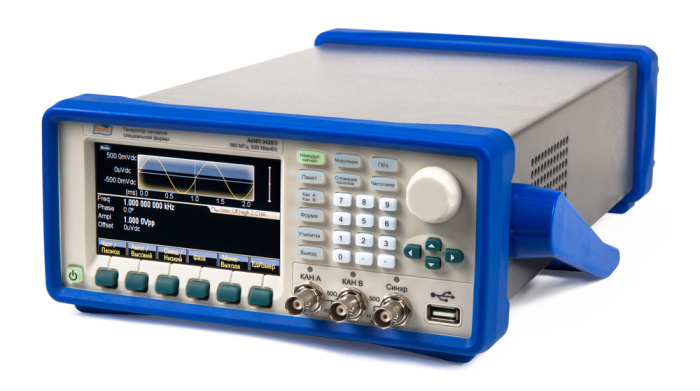

АКИП-3420/3 генератор — эффективное решение для быстрой и точной настройки радиоэлектронной аппаратуры. Модель рассчитана на работу в широком частотном диапазоне, у нее минимальный уровень искажений и высокая стойкость к негативным внешним воздействиям. Выполнена в компактном надежном корпусе, имеет удобный для транспортировки и работы вес, а также интуитивно понятное управление, поэтому долгой специальной подготовки к использованию не потребуется. АКИП-3420/3 генератор и другие разработки бренда отвечают строгим стандартам и поставляются с длительной гарантией. Они внесены в государственный реестр.
Особенности АКИП-3420/3 генератор
В модельный ряд входит три генератора с максимальной выходной частотой до 80/ 120/ 160 МГц (синус). Новинки серии АКИП-3420 дополняют перечень популярных моделей АКИП-3407А и являются её модернизацией и логическим продолжением линейки в области ВЧ диапазона.
Наличие в генераторах АКИП-3420 двух полностью независимых выходных каналов обеспечивает возможность генерации совершено произвольных сигналов (по частоте, амплитуде и форме). Генераторы имеют переключаемое выходное сопротивление 1 МОм / 50 Ом для возможности согласования при подключении к различным типам трактов. Новинки построены с применением технологии прямого цифрового синтеза (DDS), что позволяет формировать точные, стабильные и неискаженные по форме сигналы.
Основные возможности и функциональность:
-Формирование произвольных сигналов (СПФ/ Arb): макс. дискретизация 500 МГц, ЦАП 14 бит
-Более 150 типов сигналов: стандартная форма (синус, прямоуг., треугольник, импульс, шум) и функциональные сигналы (145 форм), включая PRBS (Pseudorandom Binary Sequence), Exponential Fall/Rise, Logarithm, Sinc, Gaussian, Cardiac, Tangent, Semi-Circle, Quake
-Внутренний опорный генератор: ±2х10-6 (опция 100: ±2x10-7)
-13 видов модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ, квадратурная фазовая манипуляция (QPSK), СУМ (наложение сигналов Кан1/ Кан2) и др.
-Режим свипирования (ГКЧ), пакетный режим (Burst) с корректировкой фазы
-Формирование выходного сигнала с вводом гармоники (№1…№50 макс.)
-Встроенный частотомер до 350 МГц
-Графический ЖК-дисплей с диагональю 11 см.
-Интерфейсы USB (2) и LAN
-Усилитель мощности х2 (опция 1: до 200 кГц, до 2 Вт/ 50 Ом)
Генераторы имеют удобное меню и конфигурацию органов управления, широкоформатный цветной дисплей. В базовой версии генераторы АКИП-3420 оснащены интерфейсом USB для удаленного управления приборами при помощи SCPI-команд.
Высокая производительность генераторов, низкий уровень джиттера и минимальные гармонические искажения выходного сигнала в сочетании с малым временным сдвигом между каналами позволяет формировать прецизионные сигналы. Оптимальные технические характеристики и доступная цена обеспечивают генераторам прогнозируемый успех в своем классе у специалистов. Широкие функциональные возможности генераторов АКИП-3420 позволяют использовать их в разнообразных сферах: экспериментальные исследования и образовательные приложения (наука, ВУЗ), лабораторное тестирование, промышленное производство, технический дизайн, электронное моделирование, отладка и ремонт РЭА.
Наряду с выпускаемыми и доступными для заказа генераторами СПФ АКИП-3407А (5 моделей), АКИП-3410 (3 модели), АКИП-3413 (3 модели) новинки увеличили ассортиментное предложение в современных измерительных приложений для выбора потребителями.
Технические характеристики АКИП-3420/3 генератор
Количество каналов | 2 |
Частотный диапазон ОТ | 1 мкГц |
Частотный диапазон ДО | 160 МГц |
Опорный генератор (погрешность установки частоты) | ±2×10-6| опция ±2×10-7 |
Выходной уровень (минимум) | 1 мВпик-пик |
Выходной уровень (максимум) | 10 Впик-пик |
Выходной импеданс (Ом) | 50 |
ЦАП (бит) | 14 |
Память (СПФ) | 1 МБ |
Виды модуляции | АМ | ЧМ | ФМ | ШИМ | СУМ | ЧМн | 4FSK | QFSK | ФМн | 4PSK | Амн | OSK |
ГКЧ | Да |
BURSTПакетный режим | Да |
Экран (см, разрешение) | TFT | 480х272 | 11 см |
Особенности | Два полностью независимых источника колебаний. Стандартные формы сигналов - 7 вида. Режим формирования сигнала произвольной формы, дискретизация до 500 МГц (146 видов). Режим SUM, сложение 2-х выходных сигналов. Встроенный частотомер до 350 МГц. Формирование выходного сигнала путем задания гармоник (50 макс.) Опция - усилитель мощности до 2 Вт, 50 Ом. |
Интерфейс | USB | LAN |
| |
Комплект поставки
Генератор АКИП-3420/3 | 1 шт. |
Шнур питания | 1 шт. |
Соединительный кабель | 1 шт. |
Компакт диск с ПО | 1 шт. |
