Анализатор спектра DSA1020
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы

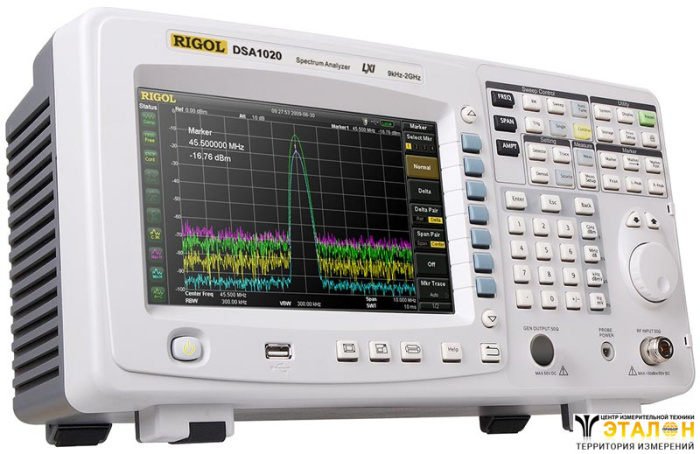

Анализатор спектра Rigol DSA1020 представляет собой прибор с небольшими размерами и весом, имеющий отличное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA1020 имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений, а опциональный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA1020 для измерения S-параметров.
Технические характеристики
| Характеристики | Параметры | Значения |
|---|---|---|
| ЧАСТОТА | Частотный диапазон | 9 кГц…2 ГГц |
| Разрешение | 1 Гц | |
| Температурная стабильность источника опорной частоты | ± 3х10-6 | |
| Изменение погрешности источника опорной частоты | ± 3х10-6/год | |
| Погрешность измерения частоты | Разрешение маркера: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц | |
| Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) | ||
| Полоса обзора | Нулевая, 100 Гц…2 ГГц | |
| Погрешность полосы обзора | ± полоса обзора / (кол. точек развертки-1) | |
| Плотность фазовых шумов (центр. частота =500 МГц, RBW≤1кГц) | <-80 дБн/Гц @ 10 кГц | |
| ПОЛОСА ПРОПУСКАНИЯ | Полоса пропускания RBW (-3 дБ) Полоса пропускания (-6 дБ) | 100 Гц… 1 МГц, с шагом 1-3-10 |
| Избирательность фильтров по уровням (60 дБ/3 дБ) | <5:1 | |
| Погрешность установки полосы пропускания ПЧ | <5% | |
| Полоса пропускания видео | 1 Гц … 2 МГц, с шагом 1-3-10 | |
АМПЛИТУДА | Диапазон измерения уровня | Уровень собственных шумов … +30 дБм (10 МГц...2 ГГц) Уровень собственных шумов … +21 дБм (1 МГц...10 МГц) Уровень собственных шумов...+17 дБм (9 кГц...1 МГц) |
| Максимальный уровень на входе (аттенюатор ≥20 дБ) | 50 В постоянная составляющая +30 дБм (1 Вт) мощность CW RF Power +40 дБм (10 Вт) макс. опасный уровень | |
Средний уровень шумов (типично) | 100 кГц…10 МГц: | |
Логарифмическая шкала | 1 дБ…200 дБ | |
| Линейная шкала | 0 до опорного уровня | |
| Количество точек | 601 (нормальный), 751 (полный экран) | |
| Количество графиков | 3 + основной | |
| Тип детектора | нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый | |
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка | |
Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | |
| АЧХ | < 1,0 дБ : 100 кГц…2 ГГц | |
| Аттенюатор | Предел ослабления: | |
Погрешность переключения (центральная частота=50 МГц): | ||
Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC): | ||
| Установка опорного уровеня | Диапазон: | |
| Разрешение логарифмической шкалы 0,01 дБ , линейной - 5 цифр | ||
Погрешность измерения | ||
| Гармонические искажения 2-го порядка | SHI : +35 дБм | |
| Интермодуляционные искажения 3-го порядка | TOI: +7 дБм (центральная частота>30 МГц) | |
| Комбинационные искажения | <-60 дБн | |
| Собственные комбинационные помехи | <-85 дБм, типично | |
| РАЗВЕРТКА | Диапазон | 10 мс… 2000 с (нулевой обзор) 20 мкс ….2000 s (100 Гц ≤ полоса обзора ≤ 2 ГГц) |
| ВХОД | ВЧ вход | Соединитель N-типа (female) ; 50 Ом; |
| Другие входы / выходы | Выход источника сигнала | |
Вход для питания пробника | ||
Вход/выход опорного генератора 10 MГц/ вход внешнего запуска | ||
USB Host 2.0 | ||
VGA | ||
| Запуск | Источник запуска | свободный, видео, внешний |
Внешний запуск | 5 В TTL уровень | |
| ОБЩИЕ ДАННЫЕ | Дисплей | Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов |
| Поддержка принтера | Протокол PictBridge | |
| Удаленное управление | USB TMC | |
| Демодулятор | АМ/ЧМ модуляция | |
| Напряжение питания | Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц | |
| Потребляемая мощность | 35 Вт, типично; 60 Вт, масимально | |
| Габаритные размеры | 399 x 223 х 159 мм | |
| Масса | 6,2 кг (без батарей); 7,4 кг (с батареей) | |
| Внутренняя память данных | Mass Memory Flash Disk (встроенный) | |
| Рабочая температура | 5 ºC …40 ºC | |
Расширенные измерения (опция DSA-1000-AMK)
- измерение мощности в основном канале
- измерение занимаемой полосы
- соотношение мощностей в смежных каналах
- измерение мощности во временной области при нулевой полосе пропускания
- измерение мощности в полосе между двумя максим. точками
- измерение отношения сигнал/шум измерение гармонических искажений
- измерение интермодуляционных искажений
- тестирование в пределах
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
- Кабель питания
- USB кабель
- Крышка на переднюю панель
- Краткое руководство по эксплуатации
Дополнительная комплектация
- адаптер USB-GPIB
- комплект аксессуаров DSA Utility Kit
- опция расширенных измерений DSA1000-AMK
- крышка для переднюю панель DSA1000-FPCS
- комплект для монтажа в стойку DSA1000-RMSA
- мягкая сумка DSA1000-SCBA
- зонд ближнего поля RF2
- программное обеспечение Ultra Spectrum
