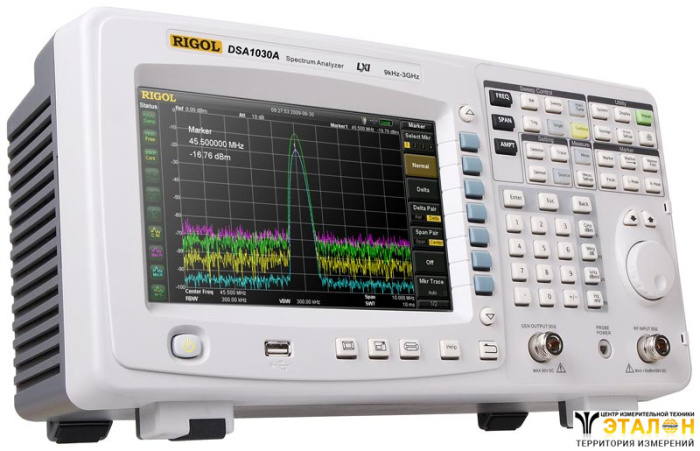

Анализатор спектра с опцией трекинг-генератора DSA1030A-TG
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Анализатор спектра Rigol DSA1030A-TG представляет собой прибор с небольшими размерами и весом, имеющий отличное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA1030A-TG имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений, а встроенный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA1030A-TG для измерения S-параметров.
Технические характеристики
| Параметры | Значения | |
|---|---|---|
| Частота | Частотный диапазон | 9 кГц…3 ГГц |
| Разрешение | 1 Гц | |
| Температурная стабильность источника опорной частоты | ± 3х10-6 | |
| Изменение погрешности источника опорной частоты | ± 3х10-6/год | |
| Погрешность измерения частоты | Разрешение маркера: ± полоса обзора / (кол. точек развертки - 1) | |
| Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) | ||
| Полоса обзора | Нулевая, 100 Гц…3 ГГц | |
| Погрешность полосы обзора | ± полоса обзора / (кол. точек развертки - 1) | |
| Плотность фазовых шумов (центр. частота = 500 МГц, RBW≤1кГц) | <-88 dBс/Гц @ 10 кГц | |
| Полоса пропускания | Полоса пропускания RBW (-3 дБ) Полоса пропускания (-6 дБ) | 10 Гц… 1 МГц, с шагом 1-3-10 |
| Избирательность фильтров по уровням (60 дБ / 3 дБ) | <5:1 | |
| Погрешность установки полосы пропускания ПЧ | <5% | |
| Полоса пропускания видео | 1 Гц … 3 МГц, с шагом 1-3-10 | |
Амплитуда | Диапазон измерения уровня | Уровень собственных шумов … +30 дБм |
| Тип детектора | нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый | |
Средний уровень шумов (типично) | без предусилителя: с предусилителем: | |
| АЧХ | без предусилителя: с предусилителем: | |
| Аттенюатор | Предел ослабления: | |
Погрешность переключения (центральная частота = 50 МГц): | ||
Абсолютная амплитудная погрешность (центральная частота = 50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 dBm, 20 ºC…30 ºC): | ||
| Установка опорного уровня | Диапазон: | |
| Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры | ||
Погрешность измерения | ||
| Гармонические искажения 2-го порядка | SHI : +35 dBm | |
| Интермодуляционные искажения 3-го порядка | TOI: +7 dBm (центральная частота > 30 МГц) | |
| Комбинационные искажения | <-60 дБс | |
| Собственные комбинационные помехи | <-88 дБм, типично | |
| Развертка | Диапазон | 10 мс… 3000 с (нулевой обзор) 20 мкс …3000 s (100 Гц ≤ полоса обзора ≤ 3 ГГц) |
| Вход | ВЧ вход | Соединитель N-типа (female) ; 50 Ом; |
| Максимальная постоянная составляющая: 50 В | ||
| Максимально опасный уровень входного сигнала: 40 дБм (10 Вт) | ||
Точка компрессии усиления 1 дБ: | ||
| Другие входы / выходы | Выход источника сигнала | |
Вход для питания пробника | ||
Вход/выход опорного генератора 10 MГц/ вход внешнего запуска | ||
USB Host 2.0 | ||
VGA | ||
| Запуск | Источник запуска | свободный, видео, внешний |
Внешний запуск | 5 В TTL уровень | |
| Трекинг-генератор | Диапазон | 9 кГц...3 ГГц |
| Выходной уровень | -20 дБм...0 дБм | |
| Общие данные | Дисплей | Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов |
| Поддержка принтера | Протокол PictBridge | |
| Удаленное управление | USB TMC | |
| Демодулятор | АМ/ЧМ модуляция | |
| Напряжение питания | Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц | |
| Потребляемая мощность | 35 Вт, типично; 60 Вт, масимально | |
| Габаритные размеры | 399 x 223 х 159 мм | |
| Масса | 6,2 кг (без батарей); 7,4 кг (с батареей) | |
| Внутренняя память данных | Mass Memory Flash Disk (встроенный) | |
| Рабочая температура | 5 ºC …40 ºC | |
Отображение
- Логарифмическая шкала: 1 дБ…200 дБ
- Линейная шкала: 0 до опорного уровня
- Количество точек: 601 (нормальный), 751 (полный экран)
- Количество графиков: 3 + основная
- Тип детектора:
Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average - Операции над графиками:
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр,очистка, A-B, A+константа, A-константа. - Единицы измерения:
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Расширенные измерения
- измерение мощности в основном канале
- измерение занимаемой полосы
- соотношение мощностей в смежных каналах
- измерение мощности во временной области при нулевой полосе пропускания
- измерение мощности в полосе между двумя максим. точками
- измерение отношения сигнал/шум измерение гармонических искажений
- измерение интермодуляционных искажений
- тестирование в пределах
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
- Кабель питания
- USB кабель
- Крышка на переднюю панель
- Краткое руководство по эксплуатации
Дополнительная комплектация
- адаптер USB-GPIB
- комплект аксессуаров DSA Utility Kit
- крышка для переднюю панель DSA1000-FPCS
- мост для измерения КСВН VB1020
- мост для измерения КСВН VB1040
- комплект для монтажа в стойку DSA1000-RMSA
- мягкая сумка DSA1000-SCBA
- зонд ближнего поля RF2
- программное обеспечение Ultra Spectrum
