Описание

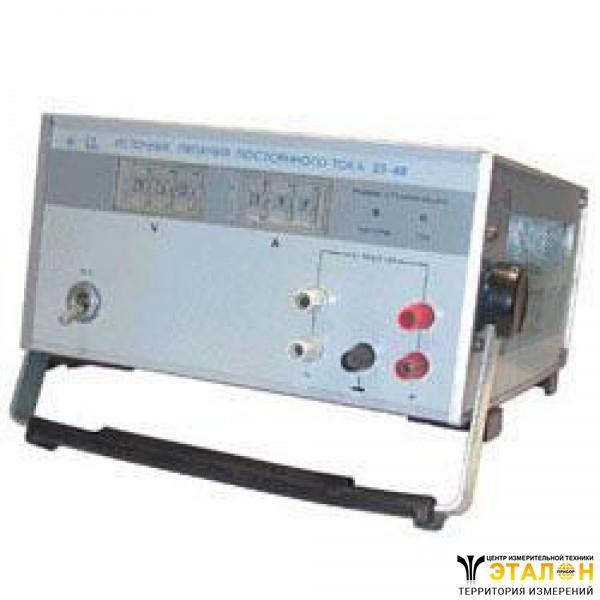

Источник питания Б5-49 постоянного тока (Б5 49, Б549)
Предназначен для питания радиотехнических устройств постоянным напряжением или током.
ДУ и ручное управление, четырёхпроводная линия подключения нагрузки
Uвых: 0,1В- 99,9В; Iвых: 1мА-999мА.

Источники питания Б5-49 постоянного тока предназначены для питания радиотехнических устройств постоянным напряжением или током.

Источник питания Б5-49 постоянного тока может работать в лабораторных условиях.

Рабочие условия:

температура окружающего воздуха от 278 до 313 К (от 5 до 40 °С);относительная влажность до 98 % при температуре 308 К (35°С);

атмосферное давление (100±4) кПа (750±30 мм рт. ст.); напряжение сети (220±22) В.

Технические данные

Источник питания постоянного тока Б5-49 работает в режиме стабилизации напряжения и в режиме стабилизации тока. Пределы установки выходных напряжений и токов указаны в табл. 1.

Таблица 1.

Тип прибора	Предел установки выходного напряжения, В	Предел установки выходного тока, А
Б5-49	0,1 В - 99,9 В	0,001 A - 0,999 A

Выходное напряжение приборов Б5-49 регулируется ступенями через 100 мВ.

Выходной ток приборов Б5-49 регулируется ступенями через 1 мА. Основная погрешность установки выходного напряжения в режиме стабилизации напряжения не превышает следующих значений:

±(0,5% U_уст + 0,1 % Umax) В.

Основная погрешность установки выходного тока в режиме стабилизации тока не превышает следующих значений:

±(1,0 % Iуст + 0,2 % Imax) А.

Нестабильность выходного напряжения при изменении напряжения питающей сети на ±10% от номинального значения в режиме стабилизации напряжения не превышает:

±0,01 % - за время измерения (1-20) с; ±0,01 % - за время измерения 5 мин.

Нестабильность выходного тока при изменении напряжения питающей сети на ±10 % от номинального значения в режиме стабилизации тока не превышает:

±0,05 % - за время измерения (1-20) с; ±0,05 % - за время измерения 5 мин.

Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 максимального значения в режиме стабилизации напряжения не превышает:

±0,05 % - за время измерения (1-20) с; ±0,05 % - за время измерения 5 мин.

Нестабильность выходного тока при изменении напряжения па нагрузке от 0,9 максимального значения до 0 в режиме стабилизации тока не превышает:

±0,1 % Imax - за время измерения (1-20) с; ±0,1 % Imax - за время измерения 5 мин.

Пульсации выходного напряжения приборов Б5-49 в режиме стабилизации напряжения не превышают 5 мВ эффективного значения.

Пульсации выходного тока приборов Б5-49 в режиме стабилизации тока не превышают:

0,2%Imax - эффективного значения.

Дополнительная погрешность выходной стабилизированной величины температуры окружающего воздуха на каждые 10 °С в рабочем диапазоне температур не превышает 1/2 основной погрешности.

Дополнительная погрешность выходной стабилизирующей величины тока при изменении температуры окружающего воздуха на каждые 10 °С в рабочем диапазоне температур не превышает 1/2 основной погрешности, указанной выше.

Дрейф выходного напряжения за 8 ч непрерывной работы и за любые 10 мин, исключая время самопрогрева, не превышает величины основной погрешности.

Дрейф выходного тока за 8 часов непрерывной работы и за любые 10 мин, исключая время самопрогрева, не превышает величины основной погрешности.

Приборы Б5-49 должны иметь ручное (с передней панели) и дистанционное управление выходными напряжениями и выходными токами, а приборы Б5-49/1 - только ручное управление. Дистанционное управление должно осуществляться замыканием контактов 2-13 и 18-29 разъема ДУ на контакт 50 того же разъема. Номера контактов разъема ДУ и соответствующие величины выходных напряжений и токов, получаемые при их замыкании, приведены в табл. 2, 3. Величина силы тока, проходящего через контакты, должна находиться в пределах (25-45) мА.

В приборах Б5-49 предусмотрена защита от перегрузок и коротких замыканий на выходе прибора путем автоматического перехода из режима стабилизации напряжения в режим стабилизации тока и наоборот.

Максимальное время установления выходного напряжения от 0 до 0,9 максимального значения с момента подачи управляющей команды в режиме стабилизации напряжения не превышает 100 мс.

Полное выходное сопротивление приборов Б5-49 в режиме стабилизации напряжения в диапазоне частот от 20 Гц до 200 кГц не должно превышать 10 Ом.

Допустимый коэффициент модуляции в режиме стабилизации напряжения не превышает 5% в диапазоне частот от 20 Гц до 200 кГц.

Максимальный выброс выходного напряжения при изменении нагрузки от 0,9 максимального значения до 0 в режиме стабилизации напряжения не превышает 10 В.

Количество выбросов не превышает 5. Время установления выходного напряжения при изменении тока нагрузки от 0,9 максимального значения до 0 в режиме стабилизации напряжения не превышает 100 мс.

Источник питания постоянного тока Б5-49 допускает последовательное соединение двух однотипных приборов.

Электрическая изоляция выходных цепей выдерживает без пробоя следующее испытательное напряжение 500 В постоянного тока.

Таблица 2.

Устанавливаемое значение выходного напряжения, В	Номера контактов разъема ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
Б5-49	2	3	4	5	6	7	8	9	10	11	12	13
0,1В	1	0	0	0	0	0	0	0	0	0	0	0
0,2В	0	1	0	0	0	0	0	0	0	0	0	0
0,4В	0	0	1	0	0	0	0	0	0	0	0	0
0,8В	0	0	0	1	0	0	0	0	0	0	0	0
1,0В	0	0	0	0	1	0	0	0	0	0	0	0
2,0В	0	0	0	0	0	1	0	0	0	0	0	0
4,0В	0	0	0	0	0	0	1	0	0	0	0	0
8,0В	0	0	0	0	0	0	0	1	0	0	0	0
10,0В	0	0	0	0	0	0	0	0	1	0	0	0
20,0В	0	0	0	0	0	0	0	0	0	1	0	0

Таблица 3.

Устанавливаемое значение выходного тока, А	Номера контактов разъема ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
Б5-49	18	19	20	21	22	23	24	25	26	27	28	29
0,001А	1	0	0	0	0	0	0	0	0	0	0	0
0,002А	0	1	0	0	0	0	0	0	0	0	0	0
0,004А	0	0	1	0	0	0	0	0	0	0	0	0
0,008А	0	0	0	1	0	0	0	0	0	0	0	0
0,01А	0	0	0	0	1	0	0	0	0	0	0	0
0,02А	0	0	0	0	0	1	0	0	0	0	0	0
0,04А	0	0	0	0	0	0	1	0	0	0	0	0
0,08А	0	0	0	0	0	0	0	1	0	0	0	0
0,1А	0	0	0	0	0	0	0	0	1	0	0	0
0,2А	0	0	0	0	0	0	0	0	0	1	0	0
0,4А	0	0	0	0	0	0	0	0	0	0	1	0
0,8А	0	0	0	0	0	0	0	0	0	0	0	1

Примечание. 1 - обозначает замыкание указанного контакта на контакт 50 ОБЩИЙ разъема ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ.

Сопротивление изоляции указанных цепей приборов Б5-49 относительно корпуса - не менее 20 МОм, 5 МОм, 1 МОм соответственно для нормальных условий, повышенных рабочих температур и влажности. Электрическая прочность изоляции между любым контактом разъема сетевого кабеля и корпусом прибора выдерживает без пробоя испытательное напряжение 1500 В переменного напряжения.

Величина испытательных напряжений после испытаний на влагоустойчивость должна устанавливаться с коэффициентом 0,6. Приборы Б5-49 допускают заземление любой выходной клеммы. Источник питания постоянного тока Б5-49 обеспечивает свои технические характеристики в пределах установленных норм через 30 мин после включения. Питание приборов осуществляется от сети переменного тока напряжением (220±22) В, частотой (50±0,5) Гц и содержанием гармоник до 5 %.

Мощность, потребляемая прибором, не превышает 400 ВА. Приборы допускают непрерывную работу в течение 8 ч. Источник питания постоянного тока Б5-49 сохраняет свои технические характеристики в пределах норм после пребывания в предельных условиях (температура окружающей среды от 233 до 333 К (от -40 до +60°С) и последующей выдержки в нормальных условиях в течение 2 ч.

Среднее время безотказной работы приборов Б5-49 - не менее 5000 ч. Срок службы - 5 лет. Габаритные размеры: 405x254x166 мм. Габаритные размеры в укладочном ящике: 568Х366Х302 мм. Масса - 9 кг. Масса прибора в укладочном ящике - 12 кг.

Развернуть полное описание
