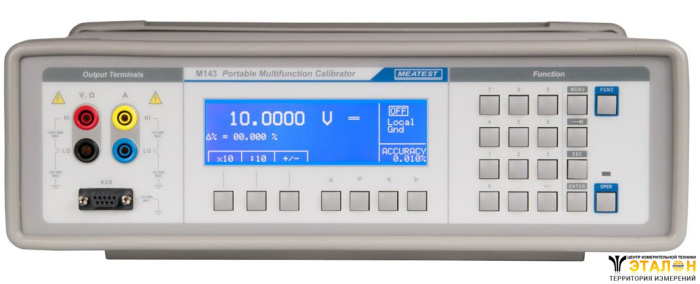

M143 —это экономичное решение для калибровки измерителей электрических величин номиналом до 1000 В и 20 А. Базовая погрешность 0,01% по напряжению постоянного тока идеально подходит для калибровки 3,5- и 4,5-разрядных мультиметров. Режим сопротивления основан на восьми резисторах в фиксированном диапазоне от 10 Ом до 100 МОм. Калибратор имеет встроенный режим имитации датчиков температуры, основанных на термопаре. Также калибратор опционально оснащается функцией моделирования РТД. Благодаря своим небольшим размерам и малому весу калибратор можно с легкостью использовать в полевых условиях.
CALIBRO 143 | CALIBRO 143 set | CALIBRO 143 GPIB |
Портативный многофункциональный калибратор. Диапазон напряжения – 0 - 1000 В, тока – 0 – 20 А, погрешность – 70 ppm, вес 5 кг. | Портативный многофункциональный калибратор. Диапазон напряжения – 0 - 1000 В, тока – 0 – 20 А, погрешность – 70 ppm, вес 5 кг. Стандартный комплект поставки + Caliber (ПО для автоматической калибровки измерительных приборов) + Cертификат калибровки производителя | Портативный многофункциональный калибратор. Версия калибратора с интерфейсами RS-232 и GPIB. |
Постоянное и синусоидальное напряжение | |||||||
Суммарный диапазон | От 0,0000 мВ до 1000,00 В DC, от 1,0000 мВ до 1000,00 В AC | ||||||
Внутренние диапазоны | 100 мВ, 1 В, 10 В, 100 В, 1000 В | ||||||
Разрешение | 5,5 разрядов | ||||||
Частотный диапазон для AC режима | От 1 мВ до 10 В для диапазона от 20 Гц до 2 кГц; 10–1000 В для диапазона от 40 Гц до 1 кГц | ||||||
Погрешность частоты | 0,01% | ||||||
Разрешение настройки частоты | 5,5 разрядов | ||||||
Несинусоидальное напряжение | |||||||
Диапазон напряжения | От 1,0000 мВ пик до 10,0000 В пик | ||||||
Типы форм сигнала | Пилообразный, треугольный, прямоугольный (симметричный), синусоидальный сигнал с ограничением по амплитуде | ||||||
Частотный диапазон | 20,000–80,000 Гц | ||||||
Погрешность частоты | 0,3% | ||||||
Постоянный и синусоидальный ток | |||||||
Суммарный диапазон | От 0,000 мкА до 20,000 A DC, от 1,000 мкА до 20,000 A AC | ||||||
Внутренние диапазоны | 200 мкА, 2 мА, 20 мА, 200 мА, 2 A, 20 A | ||||||
Частотный диапазон для AC режима | 20 Гц до 1 кГц | ||||||
Погрешность частоты | 0,01% | ||||||
Несинусоидальный ток | |||||||
Диапазон тока | От 100,000 мкА пик до 2,00000 А пик | ||||||
Типы форм сигнала | Пилообразный, треугольный, прямоугольный (симметричный), синусоидальный сигнал с ограничением по амплитуде | ||||||
Частотный диапазон | 20,000–80,000 Гц | ||||||
Погрешность частоты | 0,01% | ||||||
Погрешность амплитуды | 0,3% | ||||||
Сопротивление | |||||||
Количество резисторов | 8 | ||||||
Диапазон | От 10 Ом до 100 МОм | ||||||
Разрешение калибровочного значения | 5 разрядов | ||||||
Макс. испытательное напряжение | 50 В эфф. или 0,1 Вт | ||||||
Тип подключения | Двухпроводное | ||||||
Имитация температуры датчиков TC/RTD* | |||||||
Типы термопар | R, S, B, J, T, E, K, N | ||||||
TП температурный диапазон | –250,0…+1820,0 °C в зависимости от типа | ||||||
TП компенсационной температуры холодного спая | Фиксированный диапазон –5,0…50,0 °C Автоматически при использовании внешнего датчика температуры | ||||||
Погрешность TП компенсации | 0,2 °C | ||||||
Типы РТД | Pt 1.385, Pt 1.392, Ni | ||||||
TC температурный диапазон | –50,0…+850,0 °C в зависимости от типа | ||||||
Диапазон коэффициент R0 | 100–1000 Ом | ||||||
Тип подключения | 4-проводное | ||||||
Температурная шкала/единицы | IPTS68, ITS90/°C, °F | ||||||
Разрешение установки температуры | 0,1 °C/°F | ||||||
Генерация частоты | |||||||
Форма сигнала | Прямоугольный (TTL) 5 В пик-пик | ||||||
Погрешность амплитуды | 10% | ||||||
Сопротивление | 50 Ом ± 5% | ||||||
Частотный диапазон | От 0,100 Гц до 2,00000 МГц | ||||||
Погрешность частоты | 0,01% | ||||||
Общие характеристики | |||||||
Диапазон эталонной температуры | (23±2) °C | ||||||
Относительная влажность | <80% при +30 °C, <70% при +40 °C, <40% при +50 °C | ||||||
Стандарт безопасности | Соответствует EN/IEC 61010-1:2001 | ||||||
Диапазон температуры работы | +10…+40 °C | ||||||
Диапазон температуры хранения | –20…+50 °C | ||||||
Питание от сети | 115/230 В, 50/60 Гц | ||||||
Потребляемая мощность (max) | 250 В•А | ||||||
Габаритные размеры (ШхВхГ) | 325х111х316 мм | ||||||
Вес | 9 кг | ||||||
Интерфейсы | RS-232, (IEEE488 как опция) | ||||||
Постоянное напряжение | |||||||
Диапазон | % от значения + % от диапазона | Диапазон | % от значения + % от диапазона | % от значения + % от диапазона | |||
20–200 Гц | 200 Гц до 2 кГц | ||||||
0,0000–10,0000 мВ | 0,05 + 0,10 | 1,0000–10,0000 мВ | 0,2 + 0,25 | 0,2 + 0,30 | |||
10,000–100,000 мВ | 0,01 + 0,010 | 10,000–100,000 мВ | 0,1 + 0,05 | 0,15 + 0,07 | |||
0,10000–1,00000 В | 0,008 + 0,002 | 0,10000–1,00000 В | 0,05 + 0,005 | 0,07 + 0,01 | |||
1,0000–10,0000 В | 0,008 + 0,002 | 1,0000–10,0000 В | 0,05 + 0,005 | 0,07 + 0,03 | |||
10,000–100,000 В | 0,015 + 0,004 | 10,000–100,000 В | 0,05 + 0,010 | 0,07 + 0,03 | |||
100,00–1000,00 В | 0,018 + 0,004 | 100,00–1000,00 В | 0,07 + 0,020 | 0,1 + 0,03 | |||
Дополнительные параметры | |||||||
Диапазон | 10 мВ | 100 мВ | 1 В | 10 В | 100 В | 1000 В | |
THD* | 0,05% + 200 мкВ | 0,05% + 300 мкВ | 0,05% | 0,05% | 0,10% | 0,15% | |
Максимальный ток на выходе | 5 мА | 5 мА | 10 мА | 30 мА | 10 мА | 2 мА | |
Максимальный импеданс | |||||||
Максимальная емкостная нагрузки | 500 пФ | 500 пФ | 500 пФ | 500 пФ | 300 пФ | 150 пФ | |
Постоянный ток | |||||||
Диапазон | % от значения + % от диапазона | Диапазон | % от значения + % от диапазона | % от значения + % от диапазона | |||
20–200 Гц | 200 Гц до 1 кГц | ||||||
0,000–200,000 мкА | 0,050 + 0,01 | 1,000–200,00 мкА | 0,25 + 0,010 | 0,30 + 0,25 | |||
0,20000–2,00000 мА | 0,025+0,005 | 0,20000–2,00000 мА | 0,10 + 0,010 | 0,20 + 0,05 | |||
2,0000–20,0000 мА | 0,015 + 0,003 | 2,0000–20,0000 мА | 0,07 + 0,005 | 0,20 + 0,05 | |||
200,000 мА-2,0000 A | 0,015 + 0,005 | 200,000 мА-2,0000 A | 0,10 + 0,005 | 0,25 + 0,05 | |||
2,0000–20,000 A | 0,1 + 0,01 | 2,0000–20,000 A | 0,20 + 0,015 | 0,25 + 0,05 | |||
Погрешность имитации температуры | |||||||
Датчики термопары | Датчики РТД | ||||||
Тип термопары | Диапазон, °С | Погрешность, °С | Тип датчика | Диапазон, °С | Погрешность, °С | ||
R | –50,0…+1767,0 | 1,2–2,5 | Pt100…Pt200 | –200,0…0,0 | 0,2 | ||
S | –50,0…+1767,0 | 1,5–2,2 | Pt100…Pt200 | 0,0…+850,0 | 0,1 | ||
B | –400,0…+1820,0 | 1,3–2,7 | Pt200…Pt1000 | –200,0…0,0 | 0,1 | ||
J | –210,0…+1200,0 | 0,3–0,9 | Pt200…Pt1000 | 0,0…+850,0 | 0,1 | ||
T | –200,0…+400,0 | 0,3–0,9 | Ni100…Ni200 | –60,0…0,0 | 0,2 | ||
E | –250,0...+1000,0 | 0,2–1,7 | Ni100…Ni200 | 0,0…+300,0 | 0,1 | ||
K | –200,0…+1372,0 | 0,4–0,8 | Ni200…Ni1000 | –60,0…0,0 | 0,1 | ||
N | –200,0...+1300,0 | 0,5–1,3 | Ni200…Ni1000 | 0,0…+300,0 | 0,1 |
№ | Наименование | CALIBRO 143 set | CALIBRO 143 GPIB | CALIBRO 143 |
1 | Многофункциональный калибратор CALIBRO 143 | 1 | 1 | 1 |
2 | Шнур питания | 1 | 1 | 1 |
3 | Инструкция | 1 | 1 | 1 |
4 | Кабель banana-banana чёрный (опция 10) | 1 | 1 | 1 |
5 | Кабель banana-banana красный (опция 11) | 1 | 1 | 1 |
6 | Опция 140-90 | 1 | 1 | 1 |
7 | CD - диск | 1 | 1 | 1 |
8 | Caliber (ПО для автоматической калибровки измерительных приборов) | 1 | - | - |
9 | Cертификат калибровки производителя | 1 | - | - |
