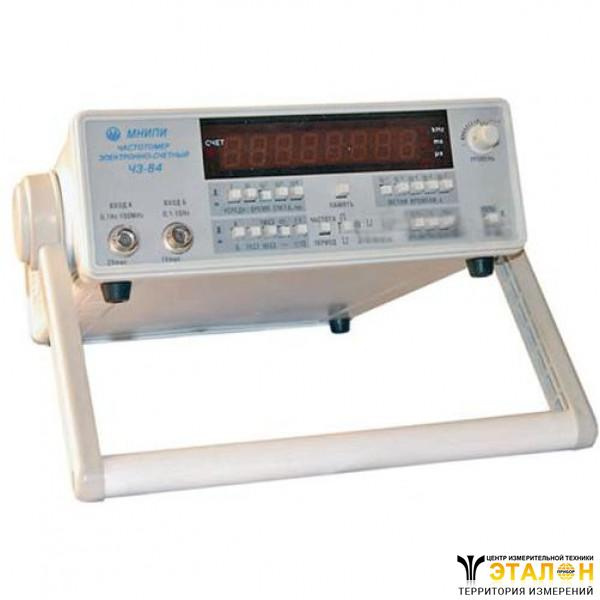

Частотомер электронно-счетный Ч3-84
Также этот прибор может называться: Ч3 84, Ч384, Чз-84.
Ч3-84частотомер электронно-счетный измеряет частоты, периоды синусоидальных и импульсных сигналов, а также длительности импульсов, отношения частот электрических сигналов и выдачи сигнала опорной частоты.
Сфера применения: наладка, контроль и ремонт измерительных приборов, а также систем различного назначения.
Технические характеристикиЧ3-84:
Вход А
Диапазон частот частотомера - от 0,1 Гц до 150 МГц.
Диапазон измеряемых периодов (от 0,01 Гц до 10 МГц) - от 0,1 мкс до 100 с.
Диапазон измеряемых длительностей импульсов - от 1 мкс до 100 с.
Частота следования импульсов - не более 500 кГц.
Входное сопротивление - от 50 Ом до 1 МОм.
Уровень входных сигналов Ч3-84:
- синусоидальных (эффективное значение) - от 0,02 В до 10 В;
- импульсных - от 0,05 В до 10 В.
Число усредняемых периодов (множитель периода) - 1, 10, 102, 103, 104.
Период меток времени частотомеров - 10-7 с, 10-6 с, 10-5 с, 10-4 с, 10-3 с.
Входная ёмкость - не более 50 пФ.
Вход В
Диапазон частот - от 100 МГц до 1000 МГц.
Уровень входных сигналов - от 0,03 В до 1 В.
Входное сопротивление - 50±2,5 МОм.
Относительная погрешность по частоте - ±5·10-8/мес ; ±1·10-7/год.
Габаритные размеры - 262×88×320 мм.
Масса - не более 3 кг.
Работа приборовчастотомеры Ч3-84 основана на счетно-импульсном принципе, суть которого в том, что счетный блок подсчитывает количество поступающих на его вход импульсов в течение определенного интервала времени.
Условия эксплуатацииЧ3-84:
Температура окружающей среды, для роботы - от -10º С до +50º С.
Относительная влажность воздуха при температуре 25º С - 90%.
Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).
Напряжение сети переменного тока частотомеров - 220±22 В.
Частота сети переменного тока - 50±1 Гц.
Потребляемая мощность Ч3-84 - не более 20 В·А.
Средняя наработка на отказ - не менее 10 000 ч.
Предприятие-изготовитель предоставляет гарантию соответствия выпускаемого частотомера Ч3-84 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
