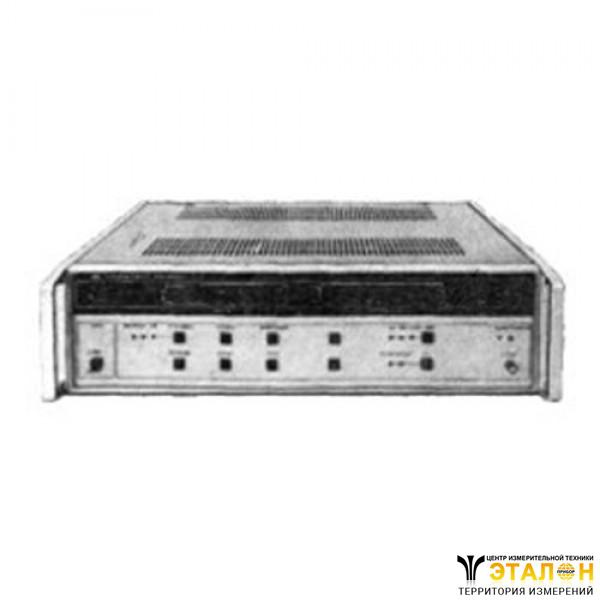

Приемник-компаратор Ч7-38 (Ч738, Ч7 38, Ч-738, Ч 738, Ч 7 38)

Приемник-компаратор Ч7-38 предназначен для определения отклонения частоты кварцевых или атомных мер частота по отношение к частоте сигналов образцовых (эталонных) частот, передаваемых радиостанциями сверхдлинных и длинных волн.

Основные области применения:

- исследование, разработка и производство кварцевых и квантовых генераторов;

- проверка кварцевых и атомных мер частоты в метрологических лабораториях;

- исследование процессов распространения радиоволн;

- синхронизация мер частоты и времени в системах единого времени и радионавигационных системах.

Технические характеристики приборов приемник-компараторы Ч7-38:

Рабочие условия эксплуатации:

- температуро окружающей среды - от -10?С до +50°С ( от 263К до 323К);

- относительная влажность воздуха - до 98% при температуре +25°С (298К);

- напряжение сети - 220В±22В частотой 50Гц и 115В±6В и 220В±11В частотой 400Гц±10Гц;

- источник постоянного тока напряжениям +(27В±3В);

- атмосферное давление - от 61,3кПа до 104кПа (от 460мм.рт.ст до 780мм рт.ст.).

Диапазон частот сигналов, принимаемых прибором приемник-компаратор Ч7-38:

- 5кГц-79,9кГц и 66,(6)кГц - без конвертера с шагом перестройки 0,1кГц;

- 178кГц-287,8кГц - с конвертером с шагом перестройки 0,2кГц.

Чувствительность прибора приемник-компаратор Ч7-38 не хуже:

- 0,1мкВ - в диапазоне частот 5кГц-79,9кГц и 66,(6)кГц;

- 10мкВ - в диапазоне частот 178кГц-287,8кГц.

Полоса пропускания приемника - 15Гц-30Гц.

Избирательность прибора приемник-компаратор Ч7-38 не хуже:

- 80дБ - по зеркальному каналу в диапазоне частот 5кГц-79,9кГц и66,(6)кГц;

- 16дБ - по зеркальному каналу в диапазоне 178кГц-287,8кГц;

- 40дБ - по соседнему каналу (при отстройке на ±100Гц от частоты принимаемого сигнала).

Ослабление аттенюатора прибора приемник-компаратор Ч7-38 - от 0дБ до 80дБ с шагом 10дБ.

Погрешность установки ослабления аттенюатора - не более ±4дБ.

При напряжении сигнала на входе AI в пределах 20мкВ-60мкВ прибор обеспечивает индикацию перегрузки широкополосного тракта приемника.

При напряжении сигнала на входе прибора AI в пределах 0,3мкВ-3мкВ прибор обеспечивает индикацию перегрузки тракта промежуточной частоты приемника.

Входное сопротивление прибора приемник-компаратор Ч7-38 по входу AI - 25 Ом-100 Ом.

Устройство защиты (ограничитель) входного тракта приемника от высоковольтных сигналов ограничивает входной сигнал на уровне, не превышающем 0,6В.

Прибор выдает следующие выходные сигналы:

- импульсы частотой 2кГц; 1МГц; 128кГц-207,9кГц с шагом 0,1кГц; 130кГц; 100Гц с размахом не менее 2В, на нагрузке 1 кОм;

- на разъеме АПЧ - напряжение постоянного тога, изменяющееся от -(4В±1В) до +(4В±1В), на нагрузке 10 кОм.

Прибор приемник-компаратор Ч7-38 имеет следующие режимы работы: "Блокировка", "Звук, сигнал", "Компенсация", "Больше", "Меньше", "Стоп", "Измерение", "Сброс".

Предел допускаемого значения относительной погрешности сличения частот местного и принимаемого г сбором сигнала по результатам фазових измерений не превышает ±5?10^-12 при времени измерения 24 часа и ±5?10^-13 при времени измерения 10 суток.

Прибор приемник-компаратор Ч7-38 работает от синусоидального сигнала местного стандарта частоты о параметрами:

- частота - 0,1МГц, 1МГц, 5МГц, 10МГц;

- относительное отклонение частоты от номинального значения - не более 5?10^-7;

- уровень сигнала от 0,5В до 3В на нагрузке 50 Ом.

Прибор выдает информацию о набеге фазы в параллельном 24-разрядном двоично-десятичном коде.

При переходе питания прибора приемник-компаратор Ч7-38 от сети переменного тока к питанию от постоянного тока и обратно прибор выдаёт цифровую информацию без сбоев.

При питании от внешнего источника постоянного тока +(27В±3В) возможны пораженные точки канала приема на частотах 20кГц±2кГц, 40кГц±4кГц, 60кГц±6кГц, 75,9кГц±4кГц.

Интерфейс прибора приемник-компаратор Ч7-38 обеспечивает:

- интерфейсные функции в соответствии с таблицей 1;

- выдачу информации в канал общего пользования (КОП) о результатах измерения набега фазы исследуемого сигнала в секундах.

Таблица 1 Интерфейсные функции прибора приемник-компаратор Ч7-38

Обозначение функции	Наименование функции	Функциональные возможности
СИ1	Синхронизация источника	Все
И4	Источник	Основной источник

Прибор обеспечивает технические характеристики после времени установления рабочего режима, равного 15 минутам.

Нормальные условия эксплуатации прибора приемник-компаратор Ч7-38:

- температура - 20?С±5?С (293К±5К);

- относительная влажность воздуха при температуре 25?С - 65%±15%;

- атмосферное давление - 100кПа±4кПа (750мм.рт.ст.±30мм.рт.ст.);

- параметры сети:

- напряжение - 220В±4,4В;

- частота - 50Гц±0,5Гц.

Предельные условия эксплуатации приборов приемник-компараторы Ч7-38:

- температура - от -60?С до +65?С ( от 213К до 338К);

- относительная влажность воздуха при температуре 25?С - 98%;

- атмосферное давление - 12кПа (90мм.рт.ст.).

Прибор приемник-компаратор Ч7-38 сохраняет свои технические характеристики в пределах норм, в рабочих условиях эксплуатации, а также после пребывания в предельных условиях с последующей выдержкой в нормальных или рабочих условиях в течение 2 часов.

Прибор допускает непрерывную работу в рабочих условиях в течение 24 часов при сохранении технических характеристик.

Наработка на отказ прибора приемник-компаратор Ч7-38 - не менее 4500 часов.

Срок службы - 10 лет.

Технический ресурс прибора приемник-компаратор Ч7-38 - 10000 часов.

Габаритные размеры в миллиметрах и масса прибора в килограммах приведены в таблице 2.

Таблица 2 Габаритные размеры в миллиметрах и масса прибора приемник-компаратор Ч7-38 в килограммах

Наименование и тип прибора	Без упаковки		В укладочном ящике		В транспортной таре
Наименование и тип прибора	мм	кг	мм	кг	мм	кг
Приемник-компаратор Ч7-38	173х488х 555мм	26кг	323х665х 738мм	43кг	423х765х838мм	63кг
Антенна рамочная	112х705х 70мм	3кг	800х206х 800мм	20кг	800х276х860мм	35кг
