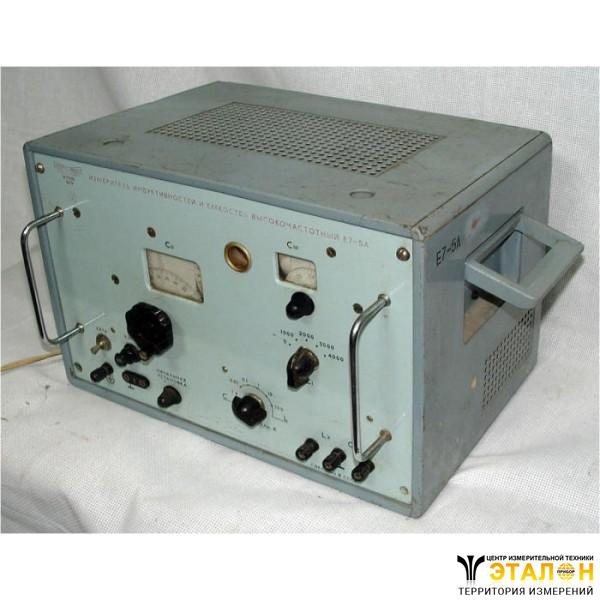

Измеритель индуктивностей и емкостей высокочастотный Е7-5А
Также этот прибор может называться: Е7 5А, Е75А, e7-5a, e7 5a, e75a, ye7-5a, ye7 5a, ye75a.
Е7-5А измеритель индуктивностей и емкостей высокочастотный предназначен для измерения малых величин индуктивностей и емкостей конденсаторов с малыми потерями.
Измерители Е7-5А удобны для определения изменений исследуемых объектов, в частности для измерения температурных коэффициентов емкости или индуктивности.
Технические характеристики Е7-5А:
Диапазон измерения индуктивности на частотах от 11 кГц до 1,55 МГц - от 50 нГн до 0,1 Гн.
Диапазон измерения емкости на частотах от 300 кГц до 700 кГц - от 1 пФ до 5 нФ.
Относительная погрешность измерения индуктивности:
- предел измерения от 1 мкГн до 10 мкГн - ±(1,5?Lx+0,4?L)%;
- предел измерения больше 10 мкГн - ±(1,2?Lx+0,12?L)%, где L - верхний предел шкалы прибора для индуктивности.
Погрешность измерения емкости:
- предел измерения от 1 пФ до 2,5 пФ - ±(0,05?Cx+0,1) пФ;
- предел измерения от 2,5 пФ до 10 пФ - ±(0,05?Cx+0,05) пФ;
- предел измерения больше 10 пФ - ±(0,05?Cx+0,4) пФ, где Cx - измеряемая мощность.
Потребляемая мощность Е7-5А измерителя - 20 В·А.
Питание от сети переменного тока:
- частотой - 50±0,5 Гц.
- напряжением - 220±22 В.
Габаритные размеры - 390?290?290 мм.
Масса - не более 15 кг.
Конструктивно прибор Е7-5А выполнен в виде малогабаритного переносного настольного прибора.
Условия эксплуатации Е7-5А:
Температура окружающего воздуха - от +10° С до +35° С.
Относительная влажность при +20° С - до 80%.
