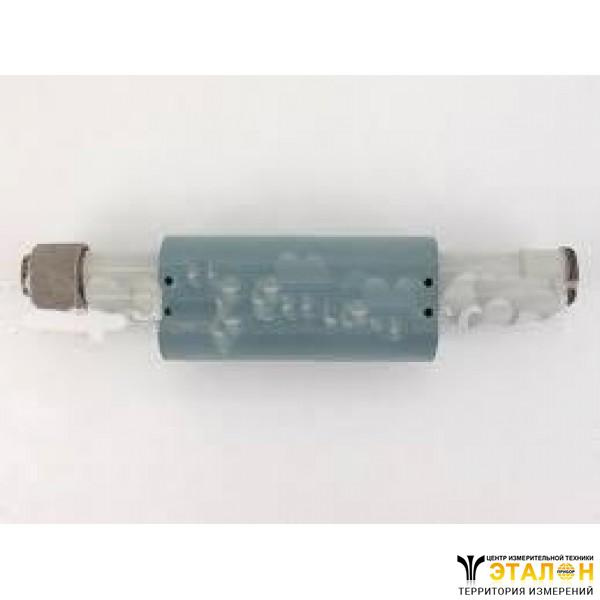

Волноводный вентиль Э8-24
Также это изделие может называться: Э8 24, Э824, Є8-24, Є8 24, Є824, Е8-24, Е8 24, Е824, e8-24, e8 24, e824.
Э8-24 вентиль волноводный предназначен для использования в качестве однонаправленной развязки элементов волноводного тракта, а также для улучшения качества согласования измерительной аппаратуры.
Технические характеристики Э8-24:
Диапазон частот - от 8,24 ГГц до 12,05 ГГц.
Потери:
- в обратном направлении - не менее 20 дБ;
- в прямом - не более 1,6 дБ.
Коэффициент стоячей волны напряжения (КСВН) - не более 1,3.
Максимальная допустимая рассеиваемая мощность - 3 Вт.
Исполнение волновода - несимметричный, Н - образный.
Сечение волновода - 23×10 мм.
Волновое сопротивление - 50 Ом.
Волноводные вентили Э8-24 выполнены из материалов:
- пластины - феррит марки 40СЧ (9×2);
- диэлектрический вкладыш - материал ДПЕ-2;
- магнит - сплав АИКО-4.
Намагниченный до насыщения магнит имеет поле в центре зазора - не менее 8,8 А/м.
Диэлектрическая проницаемость вкладыша - 20.
В основе работы резонансного вентиля Э8-24 лежит явление поглощения СВЧ энергии в гиромагнитной среде при ферромагнитном резонансе.
