Параметры | Значения | ||

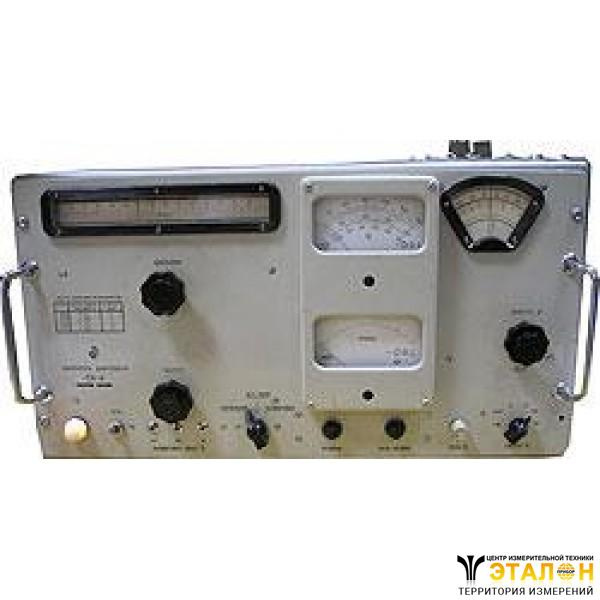

Генератор прибора измеритель добротности Е9-4 | Диапазон частот | 50кГц…35МГц | |
Поддиапазоны | 1 | 50кГц…130кГц | |
2 | 130кГц…350кГц | ||
3 | 350кГц…950кГц | ||
4 | 0,95МГц… 2,6МГц | ||
5 | 2,6МГц…6,0МГц | ||
6 | 6,0МГц…14МГц | ||
7 | 14МГц…22МГц | ||
8 | 22МГц…35МГц | ||
Перекрытие по частоте поддиапазонов генератора | не менее 2% | ||
Погрешность градуировки генератора по частоте в оцифрованных точках | не более ±1% | ||
Непосредственный отсчет добротности | Диапазон | 5ед…600ед | |
Поддиапазоны | 60, 200, 600 | ||
Погрешность измерения добротности прибором измеритель добротности Е9-4 | на шкале 60 (участок 20ед…60ед.) | не более ±(0,05Q+0,6)ед. | |
на шкале 200 (участок 50ед…200ед.) | не более ±(0,04Q+2)ед. | ||
на шкале 600 (участок 150ед…400ед.) | не более ±(0,04Q+6)ед. | ||
На частотах 15МГц…25МГц при емкостях измерительного конденсатора 250пФ…450пФ и на частотах 25МГц…35МГц при емкостях 100пФ…450пФ | на шкале 60 | ±(0,22Q+0,6)ед. | |
на шкале 200 | ±(0,22Q+2)ед. | ||
на шкале 600 | ±(0,22Q+6)ед. | ||
Q – измеряемое значение добротности | |||
Основной конденсатор измерительного блока | Пределы измерения емкости | 25пФ…450пФ | |
Погрешность градуировки шкалы в оцифрованных точках, в пределах | 25пФ…100пФ | не более ±1пФ | |
100пФ…450пФ | не более ±1% | ||
Шкала подстроечного конденсатора прибора измеритель добротности Е9-4 | Пределы изменения емкости | ±3пФ | |
Погрешность градуировки | ±0,3пФ | ||
Пределы измерения индуктивности с непосредственным отсчетом | 0,1мкГн…100мГн | ||
Рабочие условия эксплуатации | Температура окружающей среды | –10?С…+40°С | |
Относительная влажность | до 90% при температуре +25°С | ||
Общие характеристики прибора измеритель добротности Е9-4 | Среднее время безотказной работы | 500 часов | |
Питание прибора | 220В+15–20%/50Гц±1%. | ||
Потребляемая мощность | не более 135В?А | ||
Габаритные размеры прибора | 550?330?236мм | ||
Вес прибора | не более 18кг |
