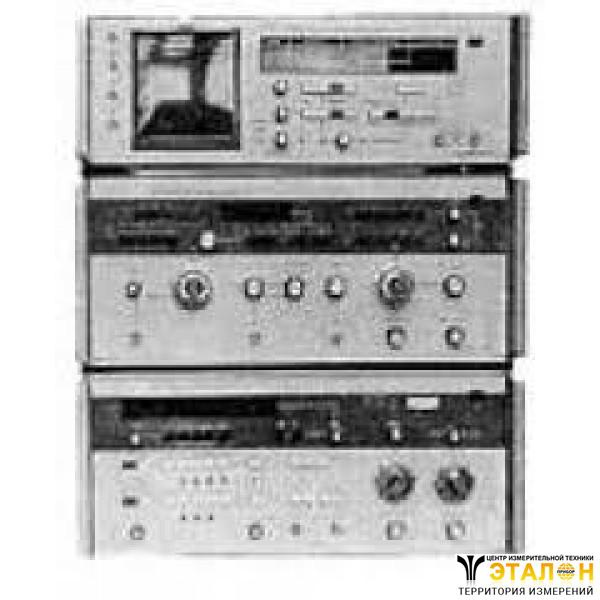

Измеритель группового времени запаздывания Ф4-15А
Также этот прибор может называться: Ф415А, Ф4 15А, Фч-15А, f4-15a, f415a, f4 15a.
Ф4-15А измеритель группового времени запаздывания предназначен для измерения:
- неравномерностей частотных характеристик группового времени запаздывания;
- дифференциальной фазы;
- дифференциального усиления;
- амплитудно-частотной характеристики;
- мощности сигналов;
- коэффициентов передачи;
- затухания несогласованности;
- чувствительности модуляторов и демодуляторов трактов линий связи с частотной модуляцией.
Технические характеристики Ф4-15А:
Диапазон частот ПЧ, МЧ, частот развертки:
- модулирующие частоты - от 92,6 кГц до 8 МГц;
- пределы перестройки частоты - от 45 МГц до 95 МГц;
- предел погрешности установки центральной частоты Ф4-15А - ±0,4 МГц;
- частоты МЧ - 92,6 кГц; 278 кГц; 555 кГц; 2780 кГц; 4430 кГц; 8000 кГц;
- полоса качания на ПЧ 70 МГц - от 0,5 МГц до 25 МГц;
- частота качания - 18 Гц; 50 Гц.
Амплитудно-частотная характеристика тракта ПЧ-ПЧ:
- максимальный предел измерения - 25 дБ;
- максимальная чувствительность измерения - 0,025 дБ/дел;
- собственная неравномерность частотной характеристики в полосе частот 50 МГц - 0,15 дБ.
Частотная характеристика группового времени запаздывания:
- максимальный предел измерения - 200 нс;
- максимальная чувствительность измерения - 0,1 нс/дел;
- собственная неравномерность частотной характеристики группового времени запаздывания измерителя Ф4-15А в полосе частот 50 МГц - 1 нс.
Дифференциальная фаза:
- максимальный предел измерения - 18°;
- максимальная чувствительность измерения - 0,1 град/дел;
- собственная неравномерность частотной характеристики в полосе частот 50 МГц - 0,4.
Затухание несогласованности по ПЧ:
- пределы измерения Ф4-15А - от -10 дБ до -30 дБ;
- погрешность измерения в точке 30 дБ - не более ±3,5 дБ.
Уровень сигнала по ПЧ:
- пределы установки мощности выходного сигнала - от 12 дБм до -60 дБм;
- погрешность - не более 0,5 дБ.
Уровень сигнала по МЧ:
- пределы установки мощности выходного сигнала - от 10 дБм до -60 дБм;
- погрешность - не более 0,5 дБ.
Потребляемая мощность измерителей Ф4-15А - 400 В·А.
Напряжение питания - 220 В±10%.
Частота питания - 50 Гц±1%.
Конструкция Ф4-15А состоит из устройства передающего, устройства приемного и устройства решающего индикаторного - двухканального панорамного индикатора с цифровой обработкой аналоговых сигналов и измеряемых характеристик.
Габаритные размеры:
- 507×488×173 мм;
- 480×488×213 мм;
- 480×488×213 мм.
Масса - 66 кг.
Измерители Ф4-15А обеспечивают измерение характеристик линий связи при таких комбинациях спектров сигналов:
- ПЧ-ПЧ, где ПЧ - промежуточная частота;
- ПЧ-МЧ, где МЧ - модулирующая частота;
- МЧ-ПЧ;
- МЧ-МЧ.
