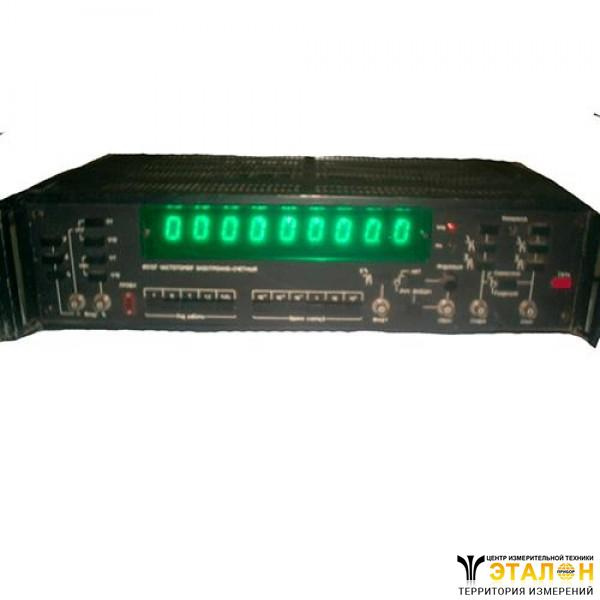

Электронно-счетный частотомер Ф5137
Также этот прибор может называться: Ф-5137, Ф 5137.
Ф5137 частотомер электронно-счетный предназначается для измерения частоты и периодов электрических колебаний, длительности импульсов и интервалов времени, отношения частот, счета электрических импульсов, а также для работы в качестве делителя частоты и генератора образцовых частот.
Частотомеры Ф5137 имеют вывод результатов в виде двоично-десятичного подекадного параллельно-последовательного кода 8-4-2-1.
Технические характеристики Ф5137:
Диапазон измеряемых частот - от 0,1 Гц до 100 МГц.
Диапазон измеряемых периодов - от 0,1 Гц до 1 МГц.
Диапазон длительности импульсов и интервалов времени - от 2·10-7 с до 105 с.
Диапазон измеряемых отношений частот:
- при подаче на «ВХОД I» частот от 10 Гц до 108 Гц - от 1:1 до 108:1;
- при подаче на «ВХОД II» частот от 0,1 Гц до 106 Гц - от 1:1 до 108:1.
Частотомер измеряет счет и суммирование электрических импульсов до полного заполнения счетчика.
Напряжение, соответствующее логической «1» - от 2,4 В до 5,25 В.
Напряжение, соответствующее логическому «0» - от 0 до 0,4 В.
Пределы допускаемых основных относительных погрешностей рассчитываются по формулам.
Наибольшее допустимое значение относительной погрешности частоты внутреннего опорного генератора:
- в течение первых 10 суток - не более ±5·10-8;
- в течение года после подстройки - 5·10-7.
Среднеквадратическая относительная случайная вариация частоты за 24 ч - не более 5·10-8.
Температурный коэффициент частоты внутреннего опорного генератора в диапазоне рабочих температур на 1° С - не более ±3·10-9.
Режимы управления - ручной; автоматический; внешний.
Время установления рабочего режима - 2 ч.
Время готовности - не более 5 мин.
Продолжительность непрерывной работы - 30 ч с перерывом 1 ч.
Частотомер работает во всех режимах с внешним опорным генератором 5 МГц и напряжением от 1 В эфф. до 5 В эфф.
Частотомер имеет выходы образцовых частот импульсных сигналов:
- положительной полярности - 0,01 Гц; 0,1 Гц; 1 Гц; 10 Гц; 100 Гц; 1000 Гц;
- отрицательной полярности - 1 МГц.
Амплитуда выходных сигналов на нагрузке 10 кОм - не менее 2 В.
Относительная погрешность частоты выходных сигналов соответствует погрешности частоты используемого опорного генератора.
Время счета частоты электрических колебаний - 0,001 с; 0,01 с; 0,1 с; 1 с; 10 с; 100 с.
Число усредняемых периодов изменяется десятичными ступенями - от 1 до 105.
Диапазоны входных напряжений при измерении частоты, отношения частот и счете количества импульсов, а также положения аттенюатора частотомера указаны в таблице:
| Диапазон частот | Диапазон напряжений входных сигналов | «ВХОД I -» | «ВХОД I ~» |
| 1:1; 1:10 | 1:1; 1:10 | ||
| от 0,1 МГц до 100 МГц: - синусоидальных сигналов - импульсных сигналов | от 0,1 В эфф. до 1 В эфф. от 1 В эфф. до 10 В эфф. от 1 В ампл. до 10 В ампл. от 10 В ампл. до 20 В ампл. | Кнопка включена | |
| от 0,1 Гц до 1 МГц: - синусоидальных сигналов - импульсных сигналов | от 0,5 В эфф. до 5 В эфф. от 5 В эфф. до 30 В эфф. от 1 В ампл. до 10 В ампл. от 10 В ампл. до 100 В ампл. | Кнопка включена |
Номинальные значение входных сопротивлений и емкостей частотомера и их предельные отклонения указаны в таблице:
| Параметр | Входное сопротивление | Входная емкость |
| «ВХОД I ~» | 0,05±0,01 кОм | - |
| «ВХОД I -» | 100±50 кОм | от 20 пФ до 40 пФ |
| «ВХОД ІІ» | 100±50 кОм | 50±30 пФ |
| «СБРОС» | от 7 кОм до 25 кОм | от 20 пФ до 40 пФ |
| «СТАРТ» | 0,05±0,01 кОм | - |
| «СТОП» | 0,05±0,01 кОм | - |
| Опорный генератор | 1±0,5 кОм | 100±20 пФ |
В частотомерах предусмотрены три режима управления: ручной, автоматический и управление внешними сигналами.
Ручное управление осуществляется кнопками «СБРОС», «СТАРТ», «СТОП».
В автоматическом режиме управления время индикации результатов измерения регулируется плавно в диапазоне от 0,5 с до 5 с.
Управление производится:
- по входу «СБРОС» - положительными импульсами длительностью не менее 1 мкс;
- по входам «СТАРТ» и «СТОП» - импульсами любой полярности длительностью не менее 0,1 мкс;
- при длительности переднего фронта - не более 0,1 мкс.
Контроль исправности частотомера (самоконтроль) осуществляется путем измерения собственной выходной частоты 1 МГц.
В частотомере предусмотрен выход результатов измерения на цифропечатающее устройство в виде сигналов двоично-десятичного подекадного параллельно-последовательного кода 1-2-4-8:
- для логической «1» - амплитудой от 2,4 В до 5,25 В;
- для логического «0» - амплитудой от 0 до 0,4 В.
Параметры импульса «КОНЕЦ ИЗМЕРЕНИЯ»:
- полярность - положительная;
- амплитуда - от 2,4 В до 5,25 В;
- длительность - от 2 мкс до 10 мкс.
В частотомере имеется возможность дистанционного переключения режимов измерения, времени счета, образцовых частот и числа усредняемых периодов. Управление производится трехзначным двоичным кодом.
Ф5137 могут быть использованы в качестве делителя частоты с коэффициентом деления 10; 100; 1000; 10000; 100000 в диапазоне частот от 0,1 Гц до 1 МГц, в режимах измерениях «Т» и «f1/f2».
Частотомер имеет регистр памяти для запоминания результатов измерения.
Изоляция между цепью питания и корпусом выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой 50 Гц с действующим значением 1,5 кВ.
Сопротивление изоляции между цепью питания и корпусом - не менее 10 МОм.
Наработка на отказ - 2500 ч.
Срок службы - не менее 6 лет.
Потребляемая мощность - не более 85 В·А.
Габаритные размеры - 490×130×380 мм.
Масса Ф5137 - не более 13 кг.
Условия эксплуатации Ф5137:
Температура окружающего воздуха - от +10° С до +35° С.
Относительная влажность при +25° С - до 80%.
Напряжение сети питания - (220±22) В.
Частота сети питания - (50±1) Гц.
Содержание гармоник - не более 5%.
