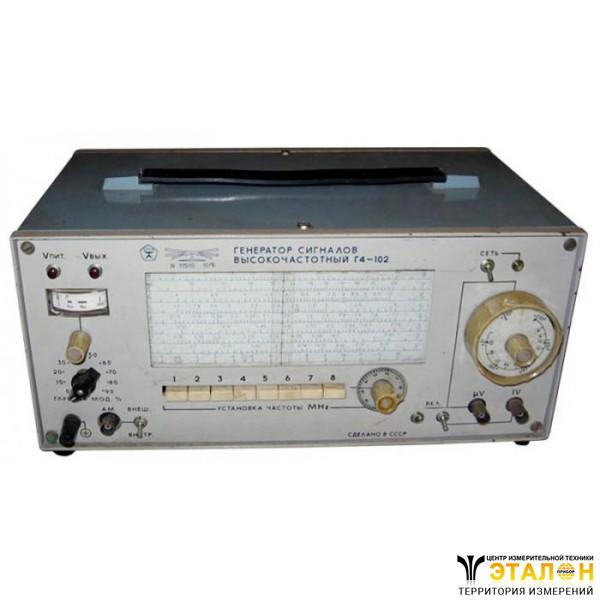

Генератор сигналов высокочастотный Г4-102
Также этот прибор может называться: Г4 102, Г4102, Гч-102, Гч102, Гч 102, g4-102, g4 102, g4102.
Г4-102 генератор сигналов высокочастотный предназначен для настройки, регулировки и контроля радиоприемной аппаратуры радиовещательного диапазона.
Генераторы Г4-102 обеспечивают измерение частотных и амплитудных характеристик различных устройств, реальной чувствительности и кривой верности приемников. Генераторы могут служить источником немодулированного и некалиброванного сигнала и использоваться в качестве гетеродина при различных преобразованиях частоты.
Технические характеристики Г4-102:
Диапазон частот - от 0,1 МГц до 50 МГц.
Основная погрешность установки частоты - не более ±1%.
Поддиапазоны частот с граничными частотами - от 0,1 МГц до 0,18 МГц; от 0,18 МГц до 0,35 МГц; от 0,35 МГц до 0,75 МГц; от 0,75 МГц до 1,7 МГц; от 1,7 МГц до 4 МГц; от 4 МГц до 10 МГц; от 10 МГц до 20 МГц; от 20 МГц до 50 МГц.
Запас по краям диапазона - не менее 2%.
Запас на краях между поддиапазонами - не менее 1%.
Нестабильность частоты за любые 15 минут работы генератора после самопрогрева в течение 30 минут в нормальных условиях - не более ±(250?10-6?f + 50 Гц), где f - несущая частота.
Паразитная девиация частоты в режиме непрерывной генерации - не более (10-6?f + 50 Гц).
Дополнительная погрешность установки частоты генератора Г4-102 при изменениях температуры на 10° С в пределах рабочих условий - не более ±(3000?10-6?f + 250 Гц).
Выходное напряжение генератора сигналов - от 5?105 мкВ до 0,5 мкВ.
Выходное напряжение генератора с выносным аттенюатором ослаблением 20 дБ - до 0,1 мкВ.
Регулировка производится ступенями по 10 дБ, при этом КСВ нагрузки должен быть не более 1,10 - от 0 до 110 дБ.
Основная погрешность установки опорного значения напряжения 5?105 мкВ - не более ±1 дБ.
Погрешность установки напряжения по шкале плавной регулировки, при работе на нагрузку до 51 Ом - не более ±1 дБ.
Основная погрешность установки ослабления ступенчатого аттенюатора - не более ±1,5 дБ.
Основная погрешность ослабления выносного аттенюатора - не более ±1 дБ.
Дополнительная погрешность установки выходного напряжения за счет остаточного сигнала:
- при работе без выносного аттенюатора - ±0,25 мкВ;
- при работе с выносным аттенюатором - 0,05 мкВ.
Дополнительная погрешность установки опорного значения выходного напряжения для генераторов сигналов Г4-102, при изменениях температуры на 10° С в пределах рабочих условий - не более ±0,3 дБ.
Дополнительная погрешность ослабления аттенюатора, обеспечивающего плавную регулировку выходного напряжения при изменениях температуры на 10° С в пределах рабочих условий - не более ±0,4 дБ.
Дополнительная погрешность установки опорного значения выходного напряжения и значений выходного напряжения по шкалам плавной регулировки выхода при включении амплитудной модуляции для прибора Г4-102:
- на частотах модуляции до 10 кГц и глубине модуляции до 80% - не более ±0,5 дБ;
- на частотах модуляции свыше 10 кГц и глубине модуляции не более 50% - не более ±0,5 дБ.
Нестабильность уровня выходного сигнала за 15 минут после самопрогрева генератора в течение 30 минут - 0,1 дБ.
Коэффициент любой из гармоник сигнала на основном выходе приборов Г4-102 - 5% (-26 дБ).
Паразитная амплитудная модуляция сигнала на основном выходе генератора в режиме непрерывной генерации - 0,5%.
Коэффициент стоячей волны напряжения по основному выходу генератора Г4-102 - 1,25.
Номинальное значение выходного сопротивления при работе без выносного делителя - 50 Ом.
Номинальное значение выходного сопротивления при работе с выносным делителем - 75 Ом±2%; 50 Ом±2%; 7 Ом±2%.
Выходное некалиброванное напряжение по вспомогательному выходу на полной нагрузке 50 Ом, при КСВ 1,1 - от 1 В до 3 В.
Амплитудная модуляция Г4-102 сигнала с частотой:
- от внутреннего источника модуляции - 1000 Гц±10%;
- от внешнего источника модуляции - от 50 Гц до 15 000 Гц.
Погрешность частоты внутреннего модулирующего источника - не более ±10%.
Глубина модуляции генераторов Г4-102 регулируется ступенями по 10% в пределах - от 0 до 90%.
Основная погрешность установки, при частоте модуляции 1000 Гц:
- при глубине модуляции от 10% до 80% - не более ±10%;
- при глубине модуляции свыше 80% - погрешность не нормируется.
Дополнительная погрешность установки глубины модуляции для Г4-102 в диапазоне частот модуляции до 10 кГц - не более ±5% (абс).
Погрешность установки коэффициента модуляции в диапазоне частот модуляции свыше 10 кГц - не более ±10% (абс).
Дополнительная погрешность установки коэффициента глубины модуляции, обусловленная изменением температуры окружающего воздуха, на каждые 10° С в пределах рабочих условий для Г4-102 - не более ±5%.
Коэффициент нелинейных искажений огибающей модулированного сигнала при глубине модуляции 80% - не более 5%.
Коэффициент нелинейных искажений внешнего модулирующего сигнала - не более 1%.
Напряжение внешнего модулирующего генератора, необходимое для обеспечения глубины модуляции 90%, при сопротивлении входа модулятора 600 Ом±20% - не более 2 В.
Паразитная модуляция частоты Г4-102 в режиме тридцатипроцентной амплитудной модуляции в полосе частот от 20 Гц до 20 000 Гц - не более 10-6?f + 250 Гц.
Изоляция цепи питания прибора относительно корпуса выдерживает без пробоя испытательное напряжение - 750 В.
Сопротивление изоляции цепи ввода питания прибора относительно корпуса - не менее 10 МОм.
Мощность, потребляемая генератором от сети при номинальном напряжении - не более 15 В?А.
Время непрерывной работы - 8 ч.
Уровень напряжения радиопомех, создаваемых прибором - не более 50 мкВ/м.
Среднее время безотказной работы генератора - не менее 2300 ч.
Габаритные размеры генераторов сигналов высокочастотных Г4-102 - 190?360?230 мм.
Габаритные размеры транспортной тары - 250?350?415 мм.
Масса - не более 8 кг.
Масса Г4-102 и транспортной тары - не более 15 кг.
Генератор сигналов высокочастотный Г4-102 обеспечивает следующие виды работ:
- непрерывная генерация (НГ);
- внутренняя амплитудная модуляция синусоидальным напряжением;
- внешняя амплитудная модуляция синусоидальным напряжением.
