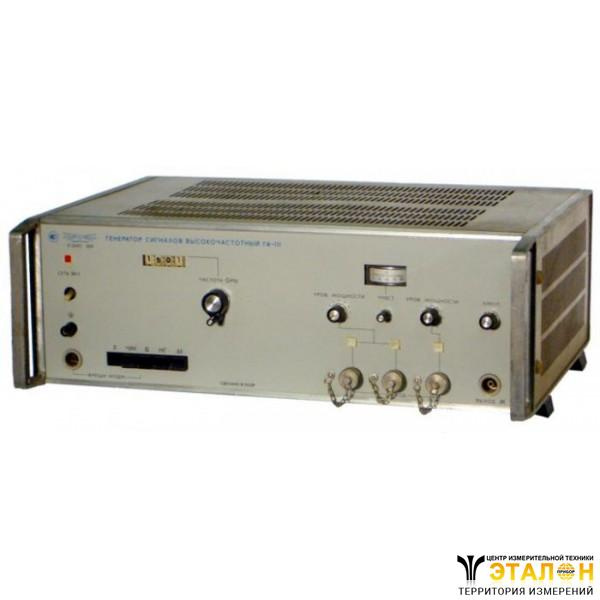

Генератор сигналов высокочастотный Г4-111Б (Г4111Б, Г4 111 Б, Г4-111-Б, Г4-111 Б, g4-111b, g4111b, g4 111 b, g4-111-b, g4-111 b)
Генератор сигналов высокочастотный Г4-111Б является источником СВЧ колебаний с некалиброванными по мощности выходами. Обеспечивают калибровку измерителей мощности, измерение потерь, ослаблений, КСВН, импедансов и др.
Могут использоваться как имитаторы помехи или передатчики основного сигнала, а также для измерения параметров антенн и антенных трактов. Прибор генератор сигналов высокочастотный Г4-111Б найдет применение при испытаниях полупроводниковых устройств типа смесительных и умножительных диодов, варакторов и т.д.
Технические характеристики приборов генераторы сигналов высокочастотные Г4-111Б:
Диапазон частот - 9ГГц-12,7ГГц;
Погрешность установки частоты - не более ±0,5%;
Нестабильность частоты прибора генератор сигналов высокочастотный Г4-111Б за 15 минут - не более 1?10-4;
Паразитная девиация частоты - 1?10-5? (50Гц-20кГц);
Выходная мощность прибора генератор сигналов высокочастотный Г4-111Б - 40мВт (6ГГц-8,9ГГц), 20мВт (8,9ГГц-12,05ГГц), 8мВт (12,05ГГц-16,6ГГц), 4мВт (16,6ГГц-17,44ГГц), 2мВт (17,44ГГц-17,85ГГц);
Ослабление выходной мощности - 0дБ-30дБ;
Нестабильность уровня выходной мощности прибора генератор сигналов высокочастотный Г4-111Б за 15 минут работы - 0,1дБ;
Мощность сигнала на выходе для подключения ЭСЧ (50 Ом, коаксиал 7/3мм) - 300мВт (6ГГц-9ГГц), 500мкВт (9ГГц-12,7ГГц);
Режим внешней ИМ:
- частота повторения - 0,05кГц-10кГц;
- амплитуда - 9В-12В;
- длительность импульса - 0,5мкс-50мкс;
- длительность фронта и среза - 0,2мкс и 0,3мкс соответственно;
Частота повторения «меандра»:
- 1кГц±10% - при внутренней модуляции;
- 0,4кГц-2кГц - при внешней модуляции;
Полоса электронной перестройки прибора генератор сигналов высокочастотный Г4-111Б - 3МГц;
Питание прибора генератор сигналов высокочастотный Г4-111Б:
- 220В, 50Гц;
- 115В, 400Гц;
Потребляемая мощность - 140В?А;
Габариты генератора - 490х175х355мм;
Масса генератора Г4-111Б - 18кг.
