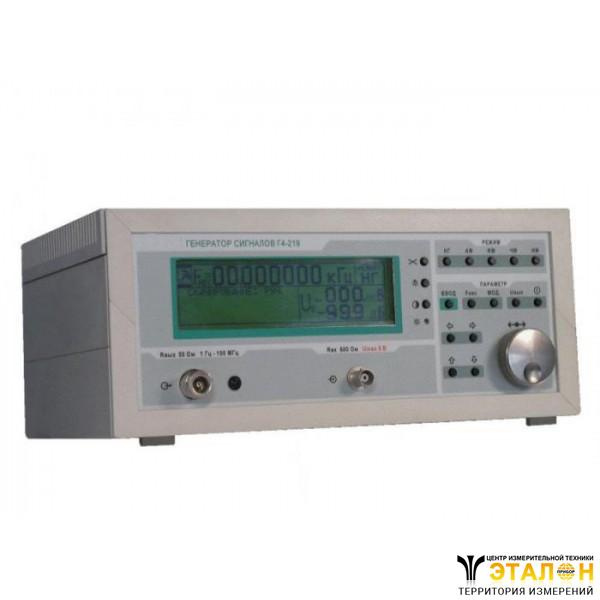

Генератор сигналов высокочастотный Г4-219
Также этот прибор может называться: Г4219, Г4 219, ГЧ-219, ГЧ219, ГЧ 219.
Г4-219 генераторсигналов высокочастотный предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а также для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радиоизмерительных системах.
Генераторы Г4-219 обеспечивают работу в следующих режимах:
- немодулированная генерация (НГ);
- амплитудная модуляция (АМ):
а) внутренняя модуляция сигналом синусоидальной формы;
б) внутренняя модуляция сигналом прямоугольной формы;
в) внешняя модуляция сигналом сложной формы;
- амплитудно-импульсная модуляция (АИМ):
а) внутренняя модуляция сигналом прямоугольной формы;
б) внешняя модуляция;
- частотная модуляция (ЧМ):
а) внутренняя модуляция сигналом прямоугольной формы;
б) внутренняя модуляция сигналом прямоугольной формы;
в) внутренняя модуляция сигналом треугольной формы;
г) внутренняя линейно-импульсная модуляция;
д) внешняя модуляция сигналом сложной формы;
- фазовая модуляция (ФМ):
а) внутренняя модуляция сигналом синусоидальной формы;
б) внутренняя модуляция сигналом прямоугольной формы;
в) внешняя модуляция сигналом сложной формы.
Технические характеристики Г4-219:
Рабочий диапазон частот генератора (для всех режимов) - от 1 Гц до 100 МГц.
Погрешность установки частоты выходного сигнала - не более 3·10-6 fн, где fн - несущая частота.
Нестабильность частоты за 15 минут работы в нормальных условиях после установления рабочего режима -5·10-7 fн, где fн - несущая частота.
Паразитная девиация частоты Г4-219 в режиме НК - не более 1·10-7 fн, где fн - несущая частота.
Максимальный уровень выходного сигнала на согласованной нагрузке 50 Ом - 1 В (20 мВт).
Глубина регулировки уровня выходного сигнала относительно 1 В с шагом от 1 мкВ до 1 мВ - (-100) дБ.
Погрешность электронной регулировки опорного уровня встроенным аттенюатором:
- при регулировке до 60 дБ - не более ±1 дБ;
- при регулировке до 100 дБ - не более ±2 дБ.
Уровень паразитных, гармонических и комбинационных спектральных составляющих относительно уровня несущей частоты - не более -35 дБ.
Режим амплитудной модуляции (АМ) Г4-219
Максимальный уровень выходного сигнала без модуляции - 0,5 В.
Рабочий диапазон модулирующих частот внутреннего генератора с шагом перестройки от 0,1 Гц до 10 Гц - от 0,1 Гц до 100 кГц.
Погрешность установки частоты модулирующего сигнала - не более ±5·10-5 fм, где fм - модулирующая частота генератора.
Коэффициент амплитудной модуляции от внутреннего генератора Г4-219 с шагом 0,1% - от 0 до 99,9%.
Погрешность установки коэффициента АМ - не более ±1%.
Паразитная девиация частоты не превышает - 10-7·fн + 10 Гц, где fн - несущая частота.
Рабочий частотный диапазон внешнего модулирующего источника сигнала сложной формы - от 10 Гц до 20 кГц.
Режим амплитудно-импульсной модуляции (АИМ)
Рабочий диапазон частоты заполнения - от 1 Гц до 100 МГц.
Шаг установки частоты заполнения - от 0,001 Гц до 10 Гц.
Глубина ИМ Г4-219 - не менее 50 дБ.
Длительность видеоимпульса и промежутка между ними с шагом от 0,1 мкс до 0,01 с - от 1 мкс до 200 с.
Погрешность установки длительности импульсов при внутренней модуляции не превышает шаг регулировки длительности импульса.
Длительность нарастания и спада импульсов по уровням 0,1 и 0,9 - не более 10% от длительности импульсов.
Неравномерность вершины импульса не превышает - 15%.
Рабочий частотный диапазон внешнего модулирующего цифрового сигнала ТТЛ уровня от постоянного - до 1 МГц.
Режим частотной модуляции (ЧМ)
Рабочий диапазон модулирующей частоты синусоидального и прямоугольного сигнала - от 0,1 Гц до 100 кГц.
Шаг перестройки - от 0,1 Гц до 10 Гц.
Погрешность установки частоты модулирующего сигнала - не более 5·10-5.
Девиация частоты с шагом от 1 Гц до 0,1 к Гц и погрешностью установки 0,2% - от 1 Гц до 100 кГц.
Длительности линейно-нарастающего и линейно-спадающего участков огибающей треугольного сигнала с шагом от 1 мс до 0,1 с регулируются независимо в пределах - от 1 мс до 600 с.
Приращение по частоте от несущей в конце линейно-нарастающего участка с шагом от 1 Гц до 10 кГц Г4-219 - от 1 кГц до 50 МГц.
При линейно-импульсной модуляции с шагом от 1 мс до 0,1 с регулируется длительность видеоимпульса и промежуток между ними в пределах - от 1 мс до 600 с.
Приращение по частоте от несущей в конце линейно-нарастающего участка с шагом от 1 Гц до 10 кГц - от 1 кГц до 50 МГц.
Рабочий частотный диапазон внешнего модулирующего источника сигнала сложной формы генератора - от 10 Гц до 20 кГц.
Режим фазовой модуляции (ФМ) Г4-219
Рабочий диапазон модулирующей частоты с шагом перестройки от 0,1 Гц до 10 Гц - от 0,1 Гц до 100 кГц.
Погрешность установки частоты модулирующего сигнала - не более ±5·10-5·fм, где fм - модулирующая частота.
Девиация с шагом 0,1° - от 0,1° до 360°.
Погрешность установки девиации - ±0,2%.
Рабочий частотный диапазон внешнего модулирующего источника сигнала сложной формы - от 10 Гц до 20 кГц.
Генератор Г4-219 обеспечивает программирование своих функций по интерфейсу RS-232.
Потребляемая мощность - не более 30 В·А.
Масса генератора - не более 3,5 кг.
