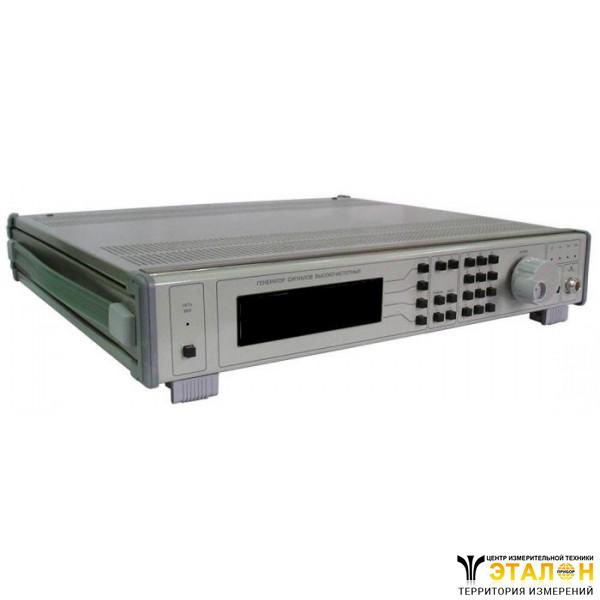

Генератор сигналов Г4-227
Также этот прибор может называться: Г4227, Г4 227, ГЧ-227, ГЧ227, ГЧ 227.
Г4-227 генератор сигналов предназначен для генерирования немодулированных колебаний (НК) с амплитудно-синусоидальной (АМ), частотно-синусоидальной (ЧМ) и амплитудно-импульсной (ИМ) видами модуляции.
Генераторы Г4-227 используются при проведении разработки, регулировке, регламентных и ремонтных работ на образцах радиоэлектронной техники и для оснащения частей и подразделений технического обслуживания образцов ВВТ, арсеналов, баз, ремонтных предприятий.
Технические характеристики Г4-227:
Диапазон частот выходного сигнала генератора Г4-227 - от 0,009 МГц до 6 ГГц.
Основная погрешность установки частоты выходного сигнала при использовании внутреннего опорного источника - не более ±(3?107?f + 0,1 Гц), где f - установленная частота.
Погрешность установки частоты выходного сигнала при использовании внешнего опорного источника не более ±(??f + 0,1 Гц), где f - установленная частота, ? - относительная погрешность установки частоты внешнего опорного источника.
Дискретность установки частоты выходного сигнала Г4-227 - 1 Гц.
Погрешность установки частоты при использовании внутреннего опорного источника в интервале рабочих температур или в условиях повышенной влажности - не более - ±(1?106?f + 0,1 Гц), где f - установленная частота.
Нестабильность частоты за любой 15-минутный интервал через 1 ч после включения прибора в режиме НК при внутреннем опорном источнике - не более 1?10-8?f, где f - установленная частота.
Прибор обеспечивает возможность работы от внешнего источника опорной частоты 5 МГц или 10 МГц в диапазоне напряжений от 125 мВ до 800 мВ эффективного значения.
Уровень выходной мощности в режиме НК при работе на согласованную нагрузку (КСВН не более 1,4) на основном выходе для частот в диапазонах:
- от 9 кГц до 100 кГц - от -10 дБм до 5 дБм (от 0,1 мВт до 3,16 мВт);
- от 100 кГц до 10 МГц - от -10 дБм до 7 дБм (от 0,1 мВт до 5 мВт);
- от 10 МГц до 30 МГц - от -6 дБм до 10 дБм (от 0,25 мВт до 5 мВт);
- от 30 МГц до 6 ГГц - от -3 дБм до 13 дБм (от 0,5 мВт до 20 мВт);
и на дополнительном выходе ДОП 2:
- для частот от 9 кГц до 30 МГц - от -10 дБм до 13 дБм (от 0,1 мВт до 20 мВт).
Основная погрешность установки уровня выходной мощности 0 дБм (1 мВт) в режиме НК при работе на согласованную нагрузку (КСВН не более 1,4) - не более ±1 дБ, и погрешность на фиксированной частоте при установке уровня - не более ±2 дБ.
Погрешность установки уровня выходной мощности 0 дБм (1 мВт) в режиме НК при работе на согласованную нагрузку (КСВН не более 1,4) в интервале рабочих температур или в условиях повышенной влажности - не более ±1,5 дБ.
Нестабильность выходной мощности на основном выходе генератора Г4-227 и на дополнительном выходе ДОП 2 в режиме НК за любой 15-минутный интервал по истечении времени установления рабочего режима 30 мин - не более 0,1 дБ.
Дополнительное время для получения требуемой нестабильности уровня выходной мощности после перестройки на другую частоту - не более 10 мин.
Относительный уровень второй и третьей гармоник (относительно первой гармоники) в режиме НК не превышает на основном выходе:
- для частот от 9 кГц до 100 кГц - минус 25 дБ;
- для частот свыше 100 кГц до 10 МГц:
- при уровне не более 1 мВт (3 дБм) - минус 30 дБ;
- при уровне не более 5 мВт (7 дБм) - минус 25 дБ;
- для частот от 10 МГц до 30 МГц:
- при уровне не более 2 мВт (3 дБм) - минус 30 дБ;
- при уровне не более 10 мВт (10 дБм) - минус 25 дБ;
- для частот от 30 МГц до 50 МГц:
- при уровне не более 2 мВт (3 дБм) - минус 30 дБ;
- при уровне не более 10 мВт (10 дБм) - минус 25 дБ;
- для частот от 50 МГц до 100 МГц:
- при уровне не более 2 мВт (3 дБм) - минус 35 дБ;
- при уровне не более 10 мВт (10 дБм) - минус 28 дБ;
- при уровне не более 20 мВт (13 дБм) - минус 25 дБ.
- для частот от 100 МГц до 6 ГГц:
- при уровне не более 2 мВт (3 дБм) - минус 35 дБ;
- при уровне не более 10 мВт (10 дБм) - минус 30 дБ;
- при уровне не более 20 мВт (13 дБм) - минус 25 дБ;
- на дополнительном выходе ДОП 2 для частот от 9 кГц до 30 МГц:
- при уровне не более 20 мВт (13 дБм) - минус 25 дБ.
Диапазон установки девиации частоты в режиме ЧМ при работе от внутреннего источника модуляции с частотой от 1 кГц до 100 кГц или при подаче внешнего сигнала с частотой от 1 кГц до 100 кГц и напряжением (1±0,05) В устанавливается для частот в диапазоне:
- от 250 МГц до 500 МГц - от 12,5 кГц до 500 кГц;
- от 500 МГц до 1000 МГц - от 25 кГц до 1000 кГц;
- от 1000 МГц до 2000 МГц - от 50 кГц до 2000 кГц;
- от 2000 МГц до 6000 МГц - от 100 кГц до 4000 кГц.
Для частот 250 МГц и ниже частотная модуляция не предусмотрена.
Погрешность установки девиации частоты при работе от внутреннего источника модуляции - не более ±20%.
Погрешность установки девиации частоты Г4-227 в режиме внешней модуляции при напряжении модулирующего сигнала (1±0,1) В - не более ±25%.
Коэффициент гармоник огибающей ЧМ сигнала при работе от внутреннего источника модуляции - не более 3%.
Диапазон установки глубины АМ при работе от внутреннего источника модуляции или при подаче внешнего модулирующего сигнала в диапазоне частот от 0,05 кГц до 5 кГц и амплитудой (1±0,1) В - от 1% до 100%.
Погрешность установки глубины АМ в пределах от 1% до 50% при работе от внутреннего источника - не более ±(0,25?М+0,2)%, где М – установленная глубина АМ в процентах.
Погрешность установки глубины АМ в пределах от 50% до 100% не нормируется.
Погрешность установки глубины АМ в пределах от 1% до 50% в режиме внешней модуляции в диапазоне частот от 0,05кГц до 5 кГц при амплитуде модулирующего сигнала (1±0,025) В - не более ±(0,25?М+0,5)%.
Погрешность установки глубины АМ в пределах от 50% до 100% не нормируется.
Коэффициент гармоник огибающей АМ сигнала при работе от внутреннего источника модуляции при глубине модуляции 30% - не более 10%.
Глубина паразитной АМ в полосе модулирующих частот от 20 Гц до 20 кГц в режиме НК более 0,2% для частот до 2000 МГц и 0,3% для частот выше 2000 МГц, а в режиме ЧМ - не более (0,4 + 0,0125?D)%, где D – девиация частоты.
Девиация паразитной ЧМ в полосе модулирующих частот от 20 Гц до 20 кГц в режиме НК - не более 50 Гц + 107?f.
Девиация паразитной ЧМ в полосе модулирующих частот от 20 Гц до 20 кГц в режиме внутренней АМ или внешней АМ при подаче на вход АМ/ЧМ гармонического сигнала с амплитудой (1±0,1) В - не более 75 Гц + 107?f + 0,01?FАМ?М, где FАМ – установленная частота внутреннего модулирующего сигнала АМ или частота внешнего модулирующего сигнала АМ.
В режиме внутренней амплитудно-импульсной модуляции (ИМ) генератор Г4-227 выдаёт импульсные сигналы со следующими параметрами:
- длительность - от 300 нс до 20 с;
- период повторения - от 340 нс до 30 с;
- дискретность установки длительности импульса и периода повторения - 10 нс.
В режиме ждущей ИМ при подаче импульсов положительной полярности с амплитудой от 1 В до 3,3 В генератор Г4-227 выдаёт импульсные сигналы со следующими параметрами:
- задержка - от 30 нс до 20 с;
- длительность импульса - от 300 нс до 20 с;
- дискретность установки длительности импульса и задержки - 10 нс.
В режиме внешней ИМ прибор обеспечивает модуляцию импульсами положительной полярности с минимальной амплитудой - не более 1 В.
Погрешность установки длительности выходного ВЧ импульса в режиме ИМ от внутреннего источника - не более ±(200 нс + 106??уст), где ?уст - установленное значение длительности выходного ВЧ импульса.
Погрешность установки периода повторения выходного ВЧ импульса в режиме ИМ от внутреннего источника - не более ±(200 нс + 106?Туст), где Туст - установленное значение периода повторения выходного ВЧ импульса.
Отличие длительности выходного ВЧ импульса от длительности модулирующего импульса в режиме ИМ от внешнего источника - не более ±200 нс.
Длительность фронта и длительность среза выходного ВЧ импульса в режиме ИМ при модуляции от внутреннего и внешнего источника - не более 0,2 мкс.
Неравномерность вершины выходного ВЧ импульса - не более 10%.
Ослабление выходного сигнала в паузе между импульсами при максимальной мощности на основном выходе составляет не менее:
- для частот от 10 кГц до 500 МГц - 70 дБ;
- для частот от 500 МГц до 1000 МГц - 60 дБ
- для частот от 1000 МГц до 2000 МГц - 50 дБ
- для частот от 2000 МГц до 2500 МГц - 40 дБ
- для частот от 2500 МГц до 4000 МГц - 30 дБ
- для частот от 4000 МГц до 6000 МГц - 25 дБ
Коэффициент стоячей волны по напряжению (КСВН) основного выхода генератора Г4-227 - не более 1,5.
Электрическое сопротивление между контактом защитного заземления Г4-227 и любой доступной токопроводящей частью корпуса генератора - не более 0,1 Ом.
Электрическое сопротивление изоляции сетевых цепей относительно корпуса Г4-227:
- в нормальных условиях применения - от 20 МОм;
- при повышенной температуре окружающего воздуха - от 5 МОм;
- в условиях повышенной относительной влажности - от 1 МОм.
Электрическая прочность изоляции сетевых цепей относительно корпуса генератора Г4-227 выдерживает без пробоя и поверхностного перекрытия испытательное напряжение переменного тока частотой 50 Гц:
- в нормальных условиях - 1500 В;
- в условиях повышенной влажности - 900 В.
Время установления рабочего режима - 30 мин.
Время непрерывной работы - не менее 16 ч.
Средняя наработка на отказ генератора Г4-227 - не менее 50 000 ч.
Габаритные размеры - не более 470?498?97 мм.
Масса - до 15 кг.
Генераторы сигналов высокочастотные применяются в качестве самостоятельного средства измерения, а также в составе автоматизированных систем с управлением от ПЭВМ через последовательно-параллельный интерфейс.
