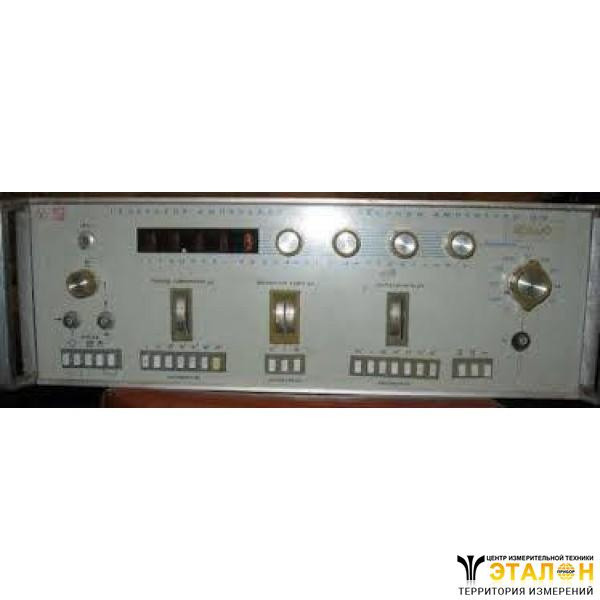

Генератор импульсов Г5-53 (Г553, Г5 53)
Предназначен для настройки и регулировки различных импульсных схем и приборов, измерения переходных характеристик четырехполюсников измерения характеристик амплитудных анализаторов и дискриминаторов, определения погрешности измерения амплитуды вольтметрами и осциллографами.
Диапазон длительностей импульсов 0,3мкс–1сек
Период повторения импульсов 1мкс–10сек
Амплитуда импульсов 1В–10В

Генератор Г5-53 импульсов представляет собой источник импульсных сигналов калиброванной амплитуды с широким диапазоном периода следования, длительности импульсов и временного сдвига.

Генератор импульсов Г5-53 предназначен для настройки и регулировки различных импульсных схем и приборов, измерения переходных характеристик четырехполюсников измерения характеристик амплитудных анализаторов и дискриминаторов, определения погрешности измерения амплитуды вольтметрами и осциллографами.

Генератор импульсов Г5-53 может эксплуатироваться при следующих условиях:

- температура окружающего воздуха от +5 до +40° С;

- относительная влажность до 95% при температуре +30° С

- атмосферное давление 100000±400Н/м² (760±30 мм рт. ст.);

- напряжение питающей сети 220±22 В, частотой 50±0,5 Гц или 115±6 В, частотой 400 +29/-12 Гц с содержанием гармоник до 5%. Нормальной температурой считается температура окружающего воздуха 20±5° С.

Внимание!

Во время работы с прибором Генератор импульсов Г5-53 вид запуска, величины периода повторения, временного сдвига, длительности и полярности выходных импульсов устанавливаются путем нажатия кнопок соответствующих переключателей на лицевой панели.

В случае, если все кнопки одного из переключателей отжаты - прибор оказывается в нерабочем состоянии и появляющееся на его выходе импульсное напряжение возникает в результате случайных внутренних электрических процессов.

Технические данные

Генераторы импульсов Г5-53 одноканальные с непрерывной последовательностью импульсов.

Основные импульсы генератора прямоугольной формы и положительной или отрицательной полярности.

Длительность основных импульсов плавно регулируется от 0,3мкс до 1с по поддиапазонам:

0,3мкс - 1мкс ("0,1"), 1мс - 10мс ("10³"),

1мкс - 10мкс ("1"), 1мс - 100мс ("10⁴"),

10мкс - 100мкс ("10"), 0,1с - 1с ("10⁵"),
100мкс - 1000мкс ("10²").

Погрешность установки длительности импульсовв рабочем интервале температур и при изменении напряжения сети не превышает ±(0,1 τ_и + 30 нс).

Паразитная модуляция длительности импульсов не более (0,002τ_и +0,0002τ_и max +20нс).

Максимальная амплитуда основных импульсов не менее 10В на внешней согласованной нагрузке 50±0,25 Ом.

Регулировка амплитуды основных импульсов на выходе генератора без выносных аттенюаторов осуществляется в диапазоне 1 - 10 В. Дискретность регулировки амплитуды на входе встроенного аттенюатора 1 мВ.

Погрешность установки амплитуды основных импульсов на выходе прибора Генератор импульсов Г5-53 в нормальных условиях не превышает ±(0,01 U + 5 мВ).

В комплекте генератора имеются внешние фиксированные аттенюаторы с ослаблением 20 и 40 дБ (10 и 100 раз).

Погрешность установки амплитуды основных импульсов на выходе аттенюаторов не превышает ±0,03 U. Погрешность установки амплитуды основных импульсов в рабочем интервале температур и при изменении напряжения сети не превышает на выходе генератора ±(0,015 U + 10 мВ), на выходе фиксированных аттенюаторов ±0,045 U.

Паразитная модуляция амплитуды основных импульсов не превышает 0,1% от установленной амплитуды. Минимальная допустимая скважность основного видеоимпульсного сигнала на выходе генератора не более 2-х.Длительность фронта основных импульсов не превышает 15нc на внешней согласованной нагрузке 50 Ом. Длительность среза основных импульсов не превышает 50 нc на внешней согласованной нагрузке 50 Ом.

Неравномерность на вершине основных импульсов и в паузе между импульсами не превышает 1% от установленной амплитуды. Выбросы после фронта и среза основных импульсов не превышают 1% от установленной амплитуды.

Время установления заданной величины неравномерности не превышает 75нc. Временной сдвиг (задержка) основного импульса на выходе генератора относительно синхроимпульса плавно регулируется от 0 до 100 мкc по поддиапазонам:

0 - 1 мкс ("0,1"),

1мкс - 10мкс ("1"),

10мкс - 100мкс ("10").

Погрешность установки временного сдвига в рабочем интервале температур и при изменении напряжения сети не превышает ±(0,1 τ_З+ 30нс.)

Паразитная модуляция временного сдвига основного импульса не превышает (0,002 τ_З+ 0,0002 τ_Зmax+10 нc). Период следования основных импульсов при внутреннем запуске плавно регулируется от 1мкc до 10с по поддиапазонам:

1мкc - 10мкc ("1"), 1мс - 10мс ("10³"),

10мкc - 100мкc ("10"), 10мс - 100мс ("10⁴"),
100мкc- 1000мкc ("10²"),
0,1с - 1с ("10⁵"),

1с - 10с ("10⁶").

Погрешность установки периода следования в рабочем интервале температур и при изменении напряжения сети не превышает ±0,1 Т_СЛ.

В приборе Генератор импульсов Г5-53 обеспечивается внешний запуск импульсами обеих полярностей длительностью более 0,1мкс, частотой следования от одиночных импульсов до 1 МГц, амплитудой от 1 до 10 В, а также синусоидальным напряжением частотой от 5 Гц до 1 МГц, амплитудой 1-10В.

В генераторе предусмотрен разовый механический пуск, обеспечивающий однократный сигнал на выходе.

В генераторе предусмотрен импульс синхронизации, синхронный с основным импульсом, со следующими параметрами на внешней согласованной нагрузке 50 Ом:

- полярность положительная;

- максимальная амплитуда 10-15 В;

- минимальная амплитуда не более 5 В;

- длительность не более 300 нс; - длительность фронта не более 30 нс;

- неравномерность вершины импульса и в паузе между импульсами не более 10% от амплитуды.

Временной сдвиг синхроимпульса относительноимпульса внешнего запуска не более 0,4 мкс при длительности фронта запускающего импульса не более 50нс.

Сопротивление входа внешнего запуска не менее 5 кОм.

Электрическая прочность изоляции цепи питания прибора выдерживает без пробоя испытательное напряжение 1000 В (амплитудное) в нормальных условиях и 600 В при повышенной влажности.

Сопротивление изоляции указанной цепи относительно корпуса не менее 20 МОм в нормальных условия х и не менее 1 МОм при повышенной влажности.

Питание прибора Генератор импульсов Г5-53 осуществляется от сети переменного тока напряжением 220±22 В, частотой 50±0,5 Гц или 115±6 В, частотой 400 +28/-12 Гц и с содержанием гармоник до 5%,

Мощность, потребляемая прибором Генератор импульсов Г5-53 от сети при номинальном напряжении, не более 100 ВА.

Время самопрогрева не более 15 минут. Время непрерывной работы 8 часов. Среднее время безотказной работы не менее 750 часов. Габаритные размеры прибора Генератор импульсов Г5-53 490х175х355 мм. Габаритные размеры в транспортной таре: 1020x536,4х636,8 мм.

Габаритные размеры прибора в укладочном ящике: 742х340х449 мм.
Масса прибора 16 кг.
Масса прибора в укладочном ящике не более 40 кг.
Масса прибора в транспортной таре 70 кг.
