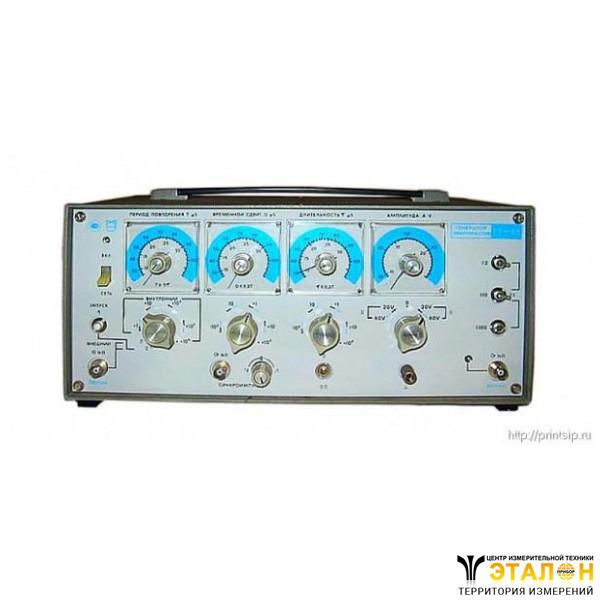

Генератор импульсов Г5-63 (Г563, Г5 63, G5-63, g563, g5 63)
Генератор импульсов Г5-63 предназначен для исследования и обслуживания различных радиотехнических устройств.
Технические характеристики приборов генераторы импульсов Г5-63:
Период повторения:
- режим одинарных импульсов - 10мкс-200мс;
- режим парных импульсов - 50мкс-200мс;
Погрешность установки периода повторения прибора генератор импульсов Г5-63 - 0,1Т;
Максимальная амплитуда - 60В (1 кОм);
Погрешность установки амплитуды прибора генератор импульсов Г5-63 - 0,1U+0,6В (6В-60В), 0,15U+0,06В (0,6В-6В), 0,2U+0,06В (0,06В-0,6В), 0,2U+1мВ (<0,06В);
Длительность импульсов - 0,1мкс-1000мкс;
Погрешность установки длительности - 0,1?+30нс;
Длительность фронта, среза прибора генератор импульсов Г5-63 - ?50нс, ?100нс;
Неравномерность вершины импульса и исходного уровня в паузе между импульсами прибора генератор импульсов Г5-63 - ?5%;
Временной сдвиг (задержка) основного импульса относительно синхроимпульса - 0мкс-2000мкс;
Погрешность установки временного сдвига - 0,1D+30нс;
Минимально допустимая скважность - 5;
Потребляемая мощность - 80В?А;
Габариты прибора генератор импульсов Г5-63 - 380х255х185мм;
Масса - 7,6кг.
