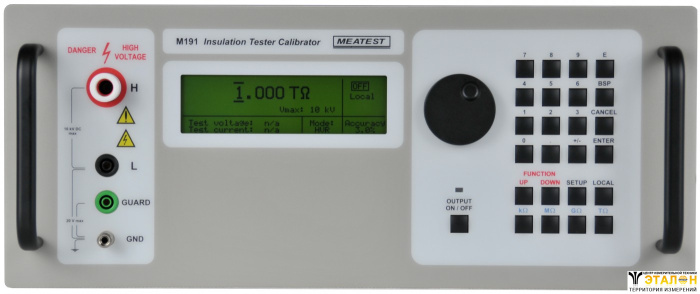

Модель M-191 отвечает всем требованиям калибровки современного тестера изоляции. Основой прибора являются декады высокого сопротивления и напряжения, что позволяет проводить калибровку не только диапазонов сопротивления, но и испытательного напряжения, созданного испытуемым устройством. Прибор имеет встроенные режимы проверки функций измерения диэлектрических параметров, таких как индекс поляризации (PI), коэффициент диэлектрической абсорбции (DAR) и коэффициент поляризации (PR). Кроме того, калибратор позволяет проверять функцию таймера испытуемых устройств.
Точность в режиме прямого заземления (G) и плавающего заземления (F) | |||||||
Диапазон сопротивления | Точность в режиме G* | Точность в режиме F* | Макс. испытат. напряжение, В | Типичная зависимость напряжения, ppm/В | Погрешность испытательного напряжения | Диапазон испытат. тока | Погрешность испытательного тока |
10,00–99,99 кОм | 0,2% | 0,2% | 65 | <0,05 | 0,5% +10 В | 10 мА | 0,7% +100 мA |
100,0–999,9 кОм | 0,1% | 0,1% | 315 | <0,05 | 0,5% +10 В | 2,5 мА | 0,7% +10 мA |
1,000–9,999 MОм | 0,1% | 0,1% | 1250 | <0,05 | 0,5% +10 В | 1 мА | 0,7% +1 мA |
10,00–99,99 MОм | 0,1% | 0,1% | 5000 | <0,05 | 0,5% +10 В | 500 мкА | 0,7% +100 нA |
100,0–499,9 MОм | 0,2% | 0,2% | 10 000 | <0,05 | 0,5% +10 В | 100 мкА | 0,7% +20 нA |
500,0–999,9 MОм | 0,2% | 0,2% | 10 000 | <0,07 | 0,5% +10 В | 20 мкА | 1% +10 нA |
1,000–9,999 ГОм | 0,5% | 0,5% | 10 000 | <0,15 | 0,5% +10 В | 10 мкА | 1,5% +1 нA |
10,00–19,99 ГОм | 1,0% | 1,0% | 10 000 | <0,15 | 0,5% +10 В | 1 мкА | 1,5% +500 пA |
20,00–99,99 ГОм | 1,0% | 2,0% | 10 000 | <0,20 | 0,5% +10 В | 500 нА | 2% +100 пA |
100,0–299,9 ГОм | 2,0% | 3,0% | 10 000 | <0,20 | 0,5% +10 В | 100 нА | 5% +20 пA |
299,9–1000 ГОм | 5,0% | 6,0% | 10 000 | <0,20 | N/A** | N/A** | N/A** |
Диапазон испытательного напряжения | 10 000 В DC + 5% сверх диапазона | ||||||
Максимально длительно приложенное напряжение | 3000 В DC (без отсоединения выводных клемм) | ||||||
Индикация испытательного напряжения | 4-разрядный измеритель с диапазоном до 10 кВ DC с подавленным сигналом ниже 50 В DC | ||||||
Погрешность испытательного напряжения | 0,5% + 10 В | ||||||
Индикация испытательного тока | 4-разрядный измеритель в диапазоне от 0,01 пА до 99,99 мА постоянного тока | ||||||
Максимально безопасное напряжение постоянного тока между клеммами H и L | 11 000 В DC | ||||||
Максимально безопасное напряжение постоянного тока между клеммами L и GND (заземления) | 15 В DC | ||||||
Функция SHORT для проверки тока короткого замыкания | |||||||
Диапазон тока | 0–5 мА постоянного тока | ||||||
Сопротивление на входе | 2700 Ом (ном.) | ||||||
Погрешность испытательного тока КЗ | 0,2% + 5 мкА | ||||||
Функция TIMER, проверка функций таймера | |||||||
Диапазон таймера | 1–9999 с | ||||||
Погрешность таймера | (0,3+0,0001 t) с, где t — истекшее время | ||||||
Пороговое напряжение | |||||||
Максимальное испытательное напряжение | 10 000 В DC + 5% сверх диапазона | ||||||
Сопротивление на выходе | 100 МОм | ||||||
Указание испытательного напряжения | от 0 до 10 000 кВ DC с подавленным сигналом ниже 50 В DC | ||||||
Погрешность испытательного напряжения | 0,5% + 10 В | ||||||
Функция удержания максимального испытательного напряжения | до 11 кВ DC | ||||||
Функция PSP, программируемое модулирование параметров поляризации | |||||||
Количество позиций переключения | 4 | ||||||
Применимый диапазон сопротивления | от 10,00 MОм до 100,00 ГОм | ||||||
Максимально допустимое испытательное напряжение: | 3000 В DC | ||||||
Максимальный период установки | 9999 с | ||||||
Функция DPP, диэлектрические и поляризационные параметры | |||||||
Применимый диапазон сопротивления: | от 10,00 MОм до 100,00 ГОм | ||||||
Максимально допустимое испытательное напряжение: | 3000 В DC | ||||||
Максимальный период установки | 9999 с | ||||||
Предварительно заданные параметры | индекс поляризации (PI) | ||||||
Функция HVC, электрическая емкость высокого напряжения | |||||||
Диапазон емкости | 10, 50, 100 нФ (фиксированные значения) | ||||||
Допуск | ±10% | ||||||
Погрешность калибровки | 0,3% + 200 пФ | ||||||
Максимальное испытательное напряжение | 5000 В DC + 5% сверх диапазона | ||||||
Указание испытательного напряжения | 0–5000 кВ DC с подавленным сигналом ниже 50 В DC | ||||||
Погрешность испытательного напряжения | 0,5% + 10 В | ||||||
Общие характеристики | |||||||
Время нагревания | 15 мин | ||||||
Рабочая температура | (23±10) °C, относительная влажность <70% | ||||||
Приведенная температура | (23±2) °C | ||||||
Относительная влажность | <50% для диапазона сопротивления от 10 кОм до 1000 ГОм | ||||||
<70% для диапазона сопротивления от 10 кОм до 10 ГОм | |||||||
Температурный коэффициент | Неопределенность дополнительного сопротивления в связи с температурным коэффициентом для наружной температуры (Tcal±2) °C: от +13 до +33 °C доп. 0,1 указанная точность /°C при номинальной температуре | ||||||
Коэффициент влажности | Дополнительная неопределенность в связи с тем, что коэффициент влажности находится в диапазоне от 50 до 70% относительной влажности, составляет: 0,15 указанная точность/% относительной влажности для диапазона от 10,00 ГОм до 1000,0 ТОм 0,05 указанная точность/% относительной влажности для диапазона от 100,0 ГОм до 9,99 ТОм 0,02 указанная точность/% относительной влажности для диапазона от 10,0 ГОм до 99,99 ТОм | ||||||
Температуры хранения | –10…+55 °C | ||||||
Габаритные размеры (Ш В Г) | 450 430 150 мм | ||||||
Вес нетто | 12 кг | ||||||
Питание | 110/115/120/125–220/230 В, 50/60 Гц | ||||||
Номинальная потребляемая мощность | 40 В•А | ||||||
Класс безопасности | I в соответствии с EN 1010-1 |
№ | Наименование | Количество |
1 | Калибратор тестеров сопротивления изоляции M-191 | 1 |
