Ваттметр М3-106 (М3106, М-3-106, М 3 106, m3-106, М3 106, m3106, m-3-106, m 3 106, m3 106)
Ваттметр М3-106 предназначен для измерения мощности непрерывных и импульсно-модулированных сигналов (среднее значение).
Технические характеристики приборов ваттметры М3-106:
Диапазон частот - 5?10-4МГц-1200МГц;
Диапазон измерения среднего значения поглощаемой мощности прибора ваттметр М3-106 - 1Вт-19,99Вт, 20Вт-199,9Вт, 200Вт-1500Вт;
Пределы допускаемой основной погрешности прибора измеритель мощности М3-106 измерения среднего значения поглощаемой мощности без учета погрешности рассогласования входа не более значений, рассчитываемых по формулам:
- в диапазоне частот от 50Гц до 1МГц - ±(6+0,1?G)%;
- в диапазоне частот от 1МГц до 800МГц - ±(10+0,1?G)%;
- в диапазоне частот от 800МГц до 1200МГц - ±(15+0,1?G)%;
G=?(Рк/Рх)-1?, где Рк - конечное значение диапазона (поддиапазона) измерений мощности, Вт; Рх - измеренное значение мощности, Вт;
Волновое сопротивление входа и выхода аттенюатора-нагрузки, входа преобразователя прибора измеритель мощности М3-106 - 50 Ом;
КСВН входа с трактом 7/3,04мм и 16/6,95мм:
- в диапазоне частот от 50Гц до 800МГц - не более 1,15;
- в диапазоне частот от 800Гц до 1200МГц - не более 1,15;
КСВН выходов аттенюатора-нагрузки, входа преобразователя прибора измеритель мощности М3-106 - не более 1,5;
Питание:
- аттенюатор-нагрузка - сеть переменного тока 220В±22В, 50Гц±1Гц, содержанием гармоник не более 5%;
- устройство индикации - электрические батареи с суммарным напряжением ±6В;
Тракт входа - 7/3,04мм, 16/6,95мм;
Тракт выходов аттенюатора-нагрузки, входа преобразователя прибора измеритель мощности М3-106 - 7/3,04мм;
Потребляемая мощность - не более 60В?А;
Масса прибора ваттметр М3-106 - не более 21кг;
Габариты:
- аттенюатор-нагрузка - не более 347х140х215мм;
- устройство индикации - не более103х207х44,5мм;
Наработка на отказ прибора измеритель мощности М3-106 - не менее 15000 часов;

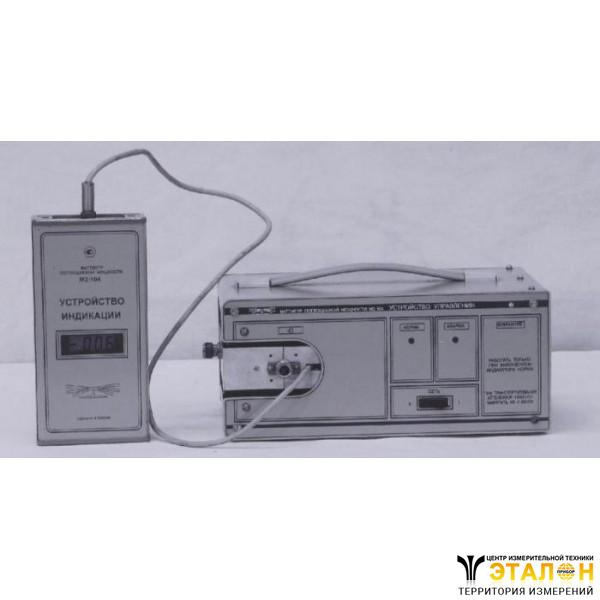

Прибор состоит из трех блоков:
- аттенюатора-нагрузки;
- преобразователя;
- устройства индикации;
Принцип действия прибора измеритель мощности М3-106 основан на отборе части энергии синусоидального или импульсно-модулированного сигнала, преобразовании ее в постоянное напряжение, масштабировании и индикации результата измерения на жидкокристаллическом индикаторе;
Основная часть энергии, поступающей на вход прибора, преобразуется в тепловую энергию и рассеивается;
Аттенюатор-нагрузка прибора ваттметр М3-106 включает в себя аттенюатор и устройство управления. Резистивный аттенюатор имеет два выхода, один из которых предназначен для подключения к нему преобразователя, а другой используется для подключения других приборов (например частотомера). Если этот выход не используется, то к нему подключается сопротивление нагрузочное 50 Ом из комплекта ЗИП-О приборов;
Устройство управления осуществляет управление работой охлаждающих вентиляторов для обеспечения необходимых тепловых режимов нагрузки и индикации аварийной ситуации;
Преобразователь прибора измеритель мощности М3-106 служит для преобразования среднего значения поглощаемой мощности в постоянное напряжение, пропорциональное средней мощности сигнала;
Устройство индикации предназначено для преобразования постоянного напряжения, поступающего с выхода преобразователя, в цифровую форму и индикации соответствующей этому напряжению мощности.
