Ваттметр М3-58/1 (М358/1, М-3-58/1, М 3 58/1, m3-58/1, М3 58/1, m358/1, m-3-58/1, m 3 58/1, m3 58/1)
Ваттметр М3-58/1 предназначен для высокоточных измерений мощности синусоидальных сигналов и средних значений мощности импульсно-модулированных СВЧ сигналов в коаксиальных и волноводных трактах.
Технические характеристики приборов ваттметры М3-58/1:
Диапазон частот - 0,02ГГц-17,85ГГц;
Диапазон измерения мощности - 1мкВт-10мВт (0,3мВт-3мВт-10мВт);
Присоединительные размеры ВЧ входа прибора измеритель мощности М3-58/1 (входное сопротивление) - коаксиал 7/3мм (50 Ом);
Допустимая импульсная мощность при длительности импульсов не более 10мкс - 1Вт;
КСВН - 1,3 (0,02ГГц-12ГГц); 1,4 (12ГГц-17,85ГГц);
Время установления показаний для всех режимов работы прибора ваттметр М3-58/1 - 10с;
Диапазон частот - 17,44ГГц-25,86ГГц, 25,86ГГц-37,5ГГц;
Диапазон измерения мощности - 1мкВт-10мВт (0,3мВт-3мВт-10мВт);
Присоединительные размеры ВЧ входа прибора измеритель мощности М3-58/1 - волновод 11х5,5мм, 7,2х3,4мм;
Допустимая импульсная мощность - 1 Вт (ти не более 10мкс);
КСВН - не более 1,4;
Время установления показаний для всех режимов работы - 10с;
Диапазон частот прибора ваттметр М3-58/1 поглощаемой мощности - 0ГГц-17,85ГГц;
Диапазон измерения мощности - 10-4-1Вт (0,03Вт-0,3Вт-1Вт)
Присоединительные размеры ВЧ входа (входное сопротивление) - коаксиал 7/3мм (50 Ом);
Допустимая импульсная мощность прибора измеритель мощности М3-58/1 - 1,5кВт (ти не более 10мкс);
КСВН - 1,15 (0ГГц-3ГГц); 1,3 (3ГГц-12ГГц); 1,4 (12ГГц-17,85ГГц);
Время установления показании для всех режимов работы - 20с;
Диапазон частот прибора ваттметр М3-58/1 - 0ГГц-17,85ГГц;
Диапазон измерения мощности - 0,01Вт-20Вт (0,3Вт-3Вт-20Вт);
Присоединительные размеры ВЧ входа (входное сопротивление) - коаксиал 7/3мм (50 Ом);
Допустимая импульсная мощность - 1,5кВт (ти не более 10мкс);
КСВН - 1,15 (0ГГц-3ГГц); 1,3 (3ГГц-12ГГц); 1,4 (12ГГц-17,85ГГц);
Время установления показаний для всех режимов работы прибора измеритель мощности М3-58/1 - 10с;
Диапазон частот - 0ГГц-3ГГц;
Диапазон измерения мощности - 10-4-1Вт;
Основная погрешность прибора ваттметр М3-58/1 без учета рассогласования - не более ±[6+0,1(Рк/Рх-1)]%;
Волновое сопротивление - 75 Ом;
Сечение канала - 16X4,6мм;
КСВН - 1,2;
Основная погрешность измерения (δ) прибора ваттметр поглощаемой мощности М3-58/1 (без учета погрешности рассогласования и погрешности дополнительных переходов) не превышает значении, рассчитанных по формулам:
- δ = ±[4+0,1(Рк/Рх-1)]% - 0ГГц-12ГГц;
- δ = ±[6+0,1(Рк/Рх-1)]% - 12ГГц-37,5ГГц;

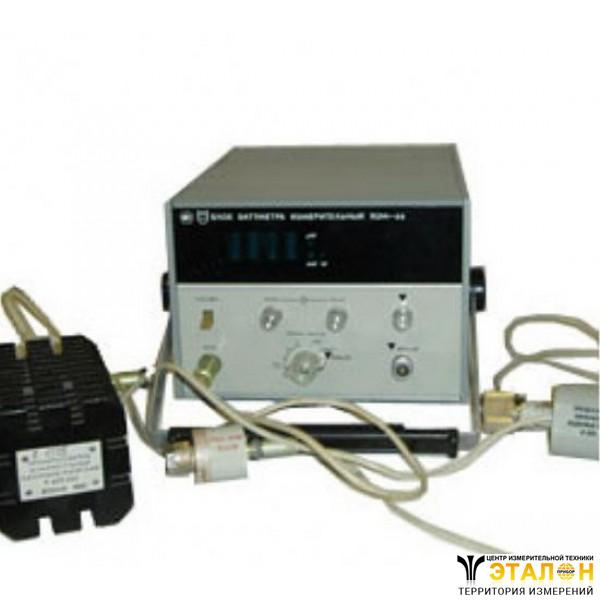

Каждый ваттметр состоит из измерительного блока Я2М-66 и выносного приемного преобразователя СВЧ мощности;
Измерительный блок с цифровой индикацией обладает высокой точностью измерений и малым дрейфом нуля;
Прибор измеритель мощности М3-58/1 имеет выход на самописец и ЦПМ;
Принцип действия ваттметров основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе приемного преобразователя термоЭДС;
Особенностью ваттметров является то, что при работе в течение длительного времени нет необходимости в перекалибровке;
Управление работой приборов измерители мощности М3-58/1 может осуществляться вручную, полуавтоматически и дистанционно;
Могут использоваться в составе автоматизированных измерительных систем;
Изготовитель гарантирует соответствие качества прибора ваттметр поглощаемой мощности М3-58/1 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
