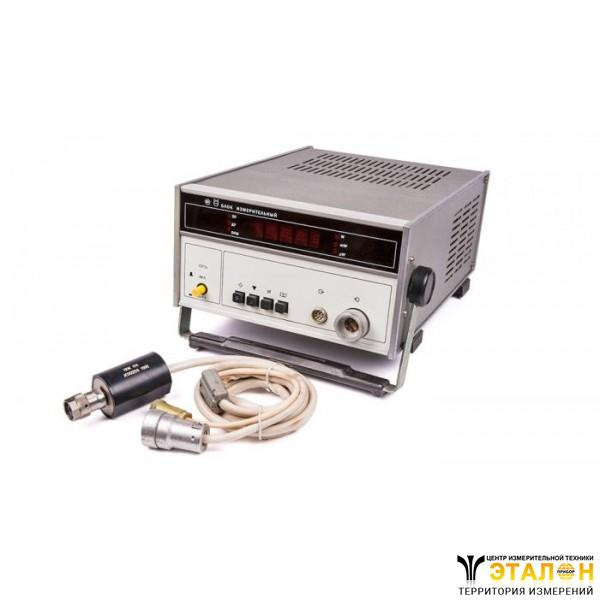

Ваттметр М3-93/1 (М393/1, М-3-93/1, М 3 93/1, m3-93/1, М3 93/1, m393/1, m-3-93/1, m 3 93/1, m3 93/1)
Ваттметр М3-93/1 предназначен для измерения средних уровней мощности непрерывных и ИМ-колебаний в коаксиальных трактах.
Применяются при разработке и выпуске генераторов, усилителей и передающих устройств СВЧ, проверке параметров устройств СВЧ проходящей мощности, систем радиосвязи, радиолокации, телевидения.
Измерители мощности М3-93/1 могут использоваться автономно ИЛИ в составе АИС.
Приборы обеспечивают автоматизацию процесса измерения мощности и выдачу результатов измерения в КОП.
В приборе ваттметр поглощаемой мощности М3-93/1 используется термоэлектрический метод измерения, основанный на преобразовании поглощаемой мощности в термоЭДС.
Управление работой ваттметра и обработка результатов преобразования осуществляются с помощью контроллера на базе микропроцессора.
Технические характеристики приборов ваттметры М3-93/1:
Диапазон частот - 0ГГц-3ГГц;
Диапазон измерения мощности прибора ваттметр М3-93/1 - 10-4Вт-1Вт;
Основная погрешность измерения - ±(4%-6%);
КСВН - 1,2;
СВЧ тракт - 7/3мм;
Питание прибора измеритель мощности М3-93/1 - 220В±22В, 50Гц±0,5Гц или 220В(115В)±5%, 400Гц+28Гц/-12Гц;
Потребляемая мощность - 38В?А;
Время установления показаний прибора измеритель мощности М3-93/1:
- на пределах изменения 1мВт-10мВт - 1с;
- на пределах измерения 0,03мВт-0,1мВт - 10с;
- в режиме автоматического переключения пределов - 15с;
Масса прибора ваттметр М3-93/1 - 7кг;
Габариты - 228х160х308мм;
