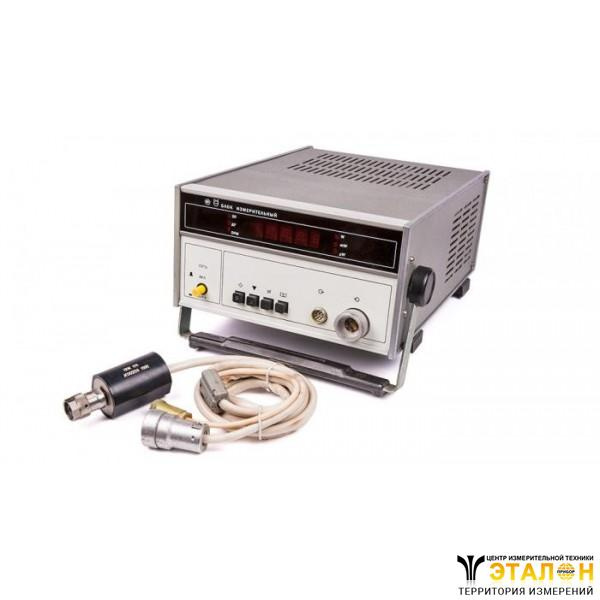

Ваттметр М3-96 (М396, М-3-96, М 3 96, m3-96, М3 96, m396, m-3-96, m 3 96, m3 96)
Ваттметр М3-96 предназначен для измерения средних уровней мощности непрерывных и ИМ-колебаний в коаксиальных трактах.
Применяются при разработке и выпуске генераторов, усилителей и передающих устройств СВЧ, проверке параметров устройств СВЧ проходящей мощности, систем радиосвязи, радиолокации, телевидения.
Измерители мощности М3-96 могут использоваться автономно ИЛИ в составе АИС.
Приборы обеспечивают автоматизацию процесса измерения мощности и выдачу результатов измерения в КОП.
В приборе ваттметр поглощаемой мощности М3-96 используется термоэлектрический метод измерения, основанный на преобразовании поглощаемой мощности в термоЭДС.
Управление работой ваттметра и обработка результатов преобразования осуществляются с помощью контроллера на базе микропроцессора.
Технические характеристики приборов ваттметры М3-96:
Диапазон частот - 0ГГц-12,05ГГц;
Диапазон измерения мощности прибора ваттметр М3-96 - от 0,1 Вт до 100 Вт.
Основная погрешность измерения - ±6%;
КСВН - 1,25;
СВЧ тракт - 7/3мм;
Питание прибора измеритель мощности М3-96 - 220В±22В, 50Гц±0,5Гц или 220В(115В)±5%, 400Гц+28Гц/-12Гц;
Потребляемая мощность - 38В?А;
Время установления показаний прибора измеритель мощности М3-96:
- на пределах изменения 1мВт-10мВт - 1с;
- на пределах измерения 0,03мВт-0,1мВт - 10с;
- в режиме автоматического переключения пределов - 15с;
Масса прибора ваттметр М3-96 - 7кг;
Габариты - 228х160х308мм;
