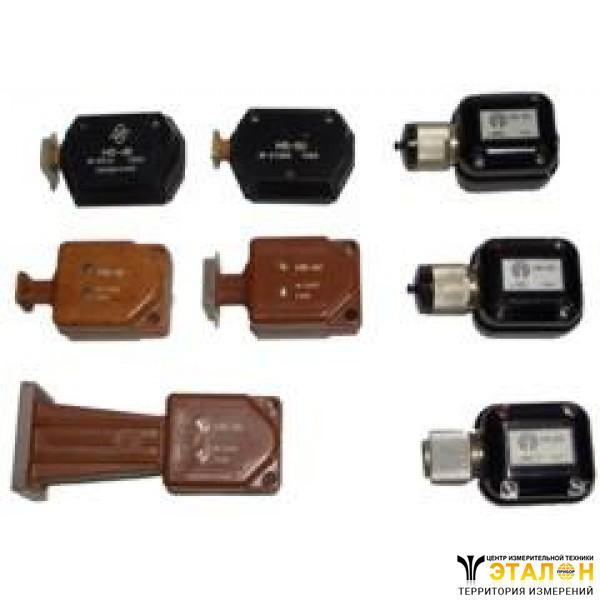

Термисторный преобразователь мощности М5-22
Также это изделие может называться: М5 22, М522, m5-22, m5 22, m522.
М5-22 преобразователь мощности термисторный предназначен для измерения мощности ВЧ сигналов.
Преобразователи М5-22 применяются для измерения мощности в комплекте с термисторными мостами, режимы которых обеспечивают нормальный рабочий режим преобразователей.
Используются в качестве составляющего блока ваттметра М3-10.
Технические характеристики М5-22:
Коэффициент преобразования - не менее 0,7.
КСВН - не более 1,7.
Диапазон рабочих частот - от 14,6 ГГц до 16,7 ГГц.
Максимальная измеряемая мощность - 7,5 мВт.
Максимальная импульсная мощность - 50±3 Вт.
Рабочее сопротивление термистора - 200 Ом.
Высокочастотный тракт - волноводный.
Сечение волновода - 17×8 мм.
Толщина волновода - от 0,2 мм до 0,3 мм.
Материал волновода - никель.
Коэффициент преобразования М5-22 на отдельных рабочих частотах при рабочем сопротивлении термистора 200 Ом приведено в таблице:
| Частота | КП | КСВН |
| 14,6 ГГц | 0,86 | 1,49 |
| 15 ГГц | 0,89 | 1,4 |
| 15,5 ГГц | 0,93 | 1,46 |
| 16 ГГц | 1,22 | |
| 16,5 ГГц | 0,9 | 1,36 |
| 16,7 ГГц | 0,89 | 1,45 |
У преобразователей данного типа применяется термистор ТВ-2-250А. Рабочий термистор укреплен в цангах, являющихся короткозамыкателями коаксиальных линий, образуемых отверстиями в теле преобразователя М5-22 и траверсами термистора. Положение нижней цанги регулируется вручную. Положение верхней цанги регулируется с помощью специальной винтовой передачи.
В теле каждого волноводного преобразователя имеется камера и контакты для включения второго термокомпенсирующего термистора.
Условия эксплуатации М5-22:
Температура окружающего воздуха - от -30° С до +50° С.
Относительная влажность при +25° С - до 95%.
Атмосферное давление - 100±4 кПа.
