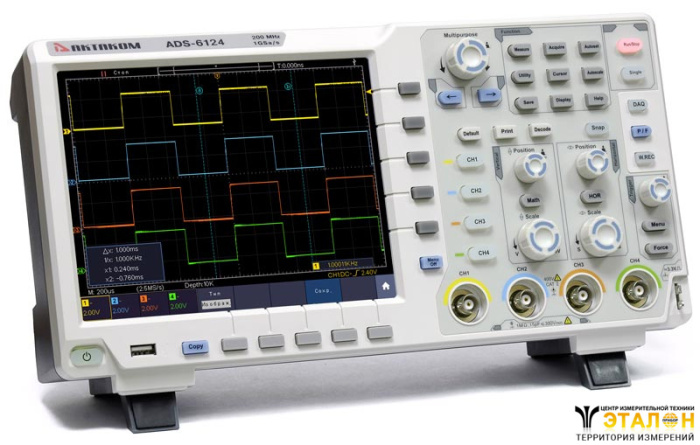

Осциллограф цифровой АКТАКОМ ADS-6124 сочетает в себе высокую функциональность и отличные технические характеристики при доступной цене. Функциональные возможности цифрового осциллографа ADS-6124 могут быть расширены путём установки (при предварительном заказе) различных опций. Таким образом, в одном корпусе можно объединить несколько приборов: цифровой осциллограф, анализатор протоколов, цифровой мультиметр, генератор сигналов.
Система запуска осциллографа ADS-6124 может быть расширена для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN. Благодаря возможности питания от батареи, этот осциллограф можно использовать для работы в "полевых" условиях. Кроме того, в ADS-6124 может быть установлен выход VGA, что позволит передавать изображение с экрана осциллографа, например, на телевизор или проектор при использовании в учебных целях.
Характеристика | Значение | |
---|---|---|
Полоса пропускания | 200 МГц | |
Количество каналов | 4 | |
Скорость захвата осциллограмм | 70 000 осц/сек | |
Регистрация | Режим | Обычный, пиковый детектор, усреднение |
Макс. дискретизация (реальное время) | 1 Гвыб/сек (500 Мвыб/сек на канал) | |
Вход | Связь по входу | открытый, закрытый, земля |
Входной импеданс | 1 MΩ±2% в параллель 15 пФ±5 пФ | |
Учет ослабления пробников | 0.001X - 1000X | |
Максимальное входное напряжение | 1 MΩ: ≤300 Вскз | |
Ограничение полосы пропускания | 20 МГц, полный диапазон | |
Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | |
Задержка между каналами (типичное) | 150 пс | |
Параметры горизонтальной системы | Интерполяция | sin (x)/x |
Глубина записи | 40 М точек | |
Коэффициент развертки | 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | |
Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 1ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4 нс) | |
Погрешность времени выборки и времени задержки | ±1 ppm | |
Параметры вертикальной системы | АЦП | 8 бит |
Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
Диапазон смещения | ±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) | |
Полоса пропускания для аналогового периодического сигнала | 200 МГц | |
Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | |
Время нарастания | ≤3,5 нс (типичное) | |
Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) | ±3% | |
Погрешность коэф. усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV | |
Измерения | Курсорные | ΔV и ΔT между курсорами, авто |
Автоматические | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area | |
Математические операции | +, -, *, /, БПФ | |
Сохранение во внутреннюю память | 100 осциллограмм | |
Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса | |
Частотомер | Диапазон | 2 Гц - полный диапазон |
Разрядность | 6 цифр | |
Тип запуска | Фронт, однократный запуск | |
Декодирование сигналов последовательных шин | I²C, SPI, RS-232, CAN (опция) |
Характеристики | Значене | ||
---|---|---|---|
Тип запуска | Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232, CAN (опция) | ||
Режим запуска | Авто, обычный, однократный | ||
Блокировка уровня запуска | 100 нс ~ 10 с | ||
Диапазон уровня запуска | ±5 делений от центра экрана | ||
Чувствительность уровня запуска | ±0.3 деления | ||
Запуск по фронту | нарастающий, спадающий | ||
Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
диапазон установок | 30 нс ~ 10 с | ||
Запуск по ранту | условие запуска | положительная или отрицательная полярность: >, <, = | |
диапазон установок | 30 нс ~ 10 с | ||
Запуск по окну | Фронт | нарастающий, спадающий | |
Позиция запуска | Вход, выход, время | ||
Ширина окна | 30 нс ~ 10 с | ||
Запуск по N фронту | Тип фронта | нарастающий, спадающий | |
Время | 30 нс ~ 10 с | ||
Номер фронта | 1 ~ 128 | ||
Скорость нарастания | Скорость сигнала | положительная или отрицательная полярность: >, <, = | |
Условие запуска | 30 нс ~ 10 с | ||
Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM | |
Выбор линии | 1 - 525 NTSC 1 - 625 PAL/SECAM | ||
Запуск по логическому шаблону | Условие | AND, OR, XNOR, XOR | |
Условие задержки | H, L, X, нарастающий фронт, спадающий фронт | ||
Выход | запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени | ||
Запуск по истечению времени (TimeOut) | Фронт | нарастающий, спадающий | |
Установка времени | 30 нс ~ 10 с | ||
RS-232 запуск | Полярность | положительная, инвентированая | |
Условие запуска | Start, Error, Check Error, Data | ||
Скорость | стандартная, пользовательская (0 - 10000000) | ||
Разрядность | 5 bit, 6 bit, 7 bit, 8 bit | ||
I²C запуск | Условие запуска | Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data | |
Разрядность адреса | 7 бит, 8 бит, 10 бит | ||
Диапазон | 0 - 127, 0 - 255, 0 - 1023 | ||
Длина | 1 ~ 5 байт | ||
SPI запуск | Условие | TimeOut | |
Значение удержания | 30 нс ~ 10 нс | ||
Разрядность | 4 бит ~ 32 бит | ||
Установка | H, L, X |
Количество каналов | 2 |
Максимальная частота генерации | 25 МГц |
Частота дискретизации | 125 Мвыб/с |
Вертикальное разрешение | 14 бит |
Амплитуда сигнала | 2 мВп-п ... 6 Вп-п |
Количество точек, участвующих в формировании сигнала | 8 К |
Стандартные формы | Синус, меандр, импульсный, треугольный |
Пользовательские формы | Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д. всего 46 встроенных форм + создание сигналов произвольной формы |
Разрешение дисплея | 3 3/4 разрядов (4000 отсчетов) |
Входной импеданс | 10 МОм |
Измерение постоянного напряжения | Диапазоны: 400 мВ/4 В/400 В Точность: ±(1% + 1 е.м.р.) Макс. напряжение на входе: 1000 В |
Измерение переменного напряжения | Диапазоны: 4 В/40 В/400 В Точность: ±(1% + 3 е.м.р.) Макс. напряжение на входе: 750 В Частотный диапазон: 40 Гц ~ 400 Гц |
Измерение постоянного тока | Диапазоны: 40 мА/400 мА/10 А Точность: ±(1.5% + 1 е.м.р.) диап.40 мА/400 мА; ±(3% + 3 е.м.р.) диап.10 А |
Измерение переменного тока | Диапазоны: 40 мА/400 мА/10 А Точность: ±(1.5% + 3 е.м.р.) диап. 40 мА; ±(2% + 1 е.м.р.) диап. 400 мА; ±(3% + 3 е.м.р.) диап. 10 А |
Сопротивление | Диапазоны: 400 Ом/4 кОм ~ 40 МОм Точность: ±(1% + 3 е.м.р.) диап.400 Ом; ±(1% + 1 е.м.р.) д4 кОм ~ 40 МОм |
Емкость | Диапазон: 51.2 нФ ~ 100 мкФ Точность: ±(3% + 3 е.м.р.) |
Тест диодов | 0 В ~ 1.5 В |
Неразрывность цепи | <50 Ом (±30 Ом) звуковой сигнал |
Тип дисплея | диагональ 8” , ЖК, сенсорный IPS 1024 x 768. |
Количество цветов | 65536 цветов |
Послесвечение | 1 сек, 2 сек, 5 сек, бесконечно, отключено. Отображение цветом поддерживается. |
Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1 MΩ. |
Частота (типичное) | Меандр 1 кГц |
Для связи с ПК | USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail) |
Сохранение | USB (форматы файлов *.bmp и *.bin) |
Видеовыход (опция) | VGA+ AV порты (опция) |
Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
Потребляемая мощность | <24 Вт |
предохранитель | 2 A, T тип, 250 В |
Батарейное питание (опция) | 3,7 В ; 13200 мАч |
Габаритные размеры | 340 мм × 177 мм × 95 мм (Д*В*Г) |
Вес | Около 2.6 кг |
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
