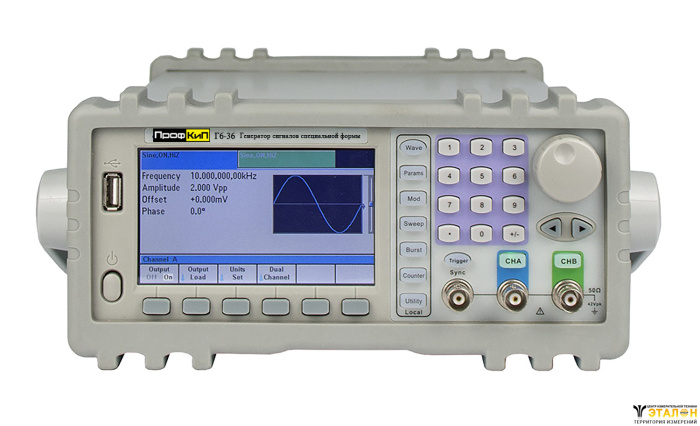

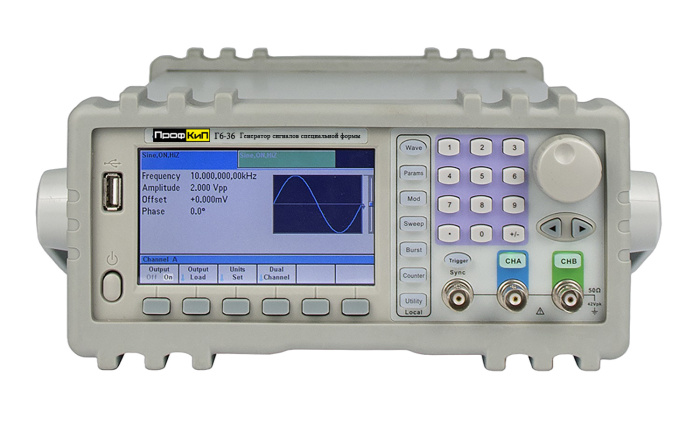

Главная > Каталог > Радиоизмерительные приборы > ПрофКиП Г6-36 Генератор Сигналов Специальной Формы (60 МГц)

Цена:

166 688 ₽

Общая стоимость 0 руб.

В корзину

Купить в 1 клик

Нашли дешевле?
Снизим цену!

В избранное

Характеристики

Гарантия

12 месяцев

Интервал поверки

12 месяцев

Госреестр РФ

82214-21

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Безналичный расчет для юридических лиц

Самовывоз со склада компании ЭТАЛОНПРИБОР

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Доставка и оплата
Гарантия и возврат
Отзывы

Описание

Назначение генератора сигналов ПрофКиП Г6-36:

Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-36 предназначены для воспроизведения высокостабильных по частоте сигналов синусоидальной, прямоугольной, треугольной, импульсной формы, а также шумового сигнала и напряжения постоянного тока. Генераторы воспроизводят так же сигналы произвольной формы, имея 50 заводских предустановок, и возможность программирования формы выходного сигнала оператором.

Особенности и преимущества генератора сигналов ПрофКип Г6-36:

Многофункциональный жидкокристаллический дисплей
Диагональ дисплея 11см
Интерфейс USB и RS232
Малый вес 4кг
Заменяет: Г6-36, ПрофКиП Г6-36М

Метрологические характеристики генератора сигналов ПрофКип Г6-36:

Наименование характеристики	Значение
Форма выходного сигнала	Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы (50 предустановок и задаваемая пользователем), постоянное напряжение.
Относительная погрешность установки частоты (периода)	≤ ±5·10^-5
Характеристики синусоидального сигнала
Диапазон частот ПрофКиП Г6-36	1 мкГц…60 МГц
Суммарный коэффициент гармоник в диапазоне частот 20 Гц…100 кГц при уровне выходного сигнала 0 дБм не более:	0,20%
Уровень высших гармоник по отношению к первой в диапазоне частот 0,1…1 МГц при уровне выходного сигнала 0 дБм:	< -50 дБ
Уровень высших гармоник по отношению к первой в диапазоне частот свыше 1 МГц и до максимальной частоты при уровне выходного сигнала 0 дБм:	< -40 дБ
Характеристики сигнала прямоугольной формы
Диапазон частот

ПрофКиП Г6-36	1 мкГц…15 МГц
Длительность фронта и среза не более:	20 нс
Выброс на вершине импульса на нагрузке 50 Ом не более:	2%
Диапазон регулировки длительности импульса % от периода	0,1…99,9 с дискретностью 0,1%
Характеристики сигнала треугольной формы
Диапазон частот

ПрофКиП Г6-36	1 мкГц…1 МГц
Диапазон регулировки симметрии %	0,0…100,0 с дискретностью 0,1%
Характеристики импульсного сигнала
Диапазон частот

ПрофКиП Г6-36	1 мкГц…15 МГц
Длительность фронта и среза не более:	20 нс
Выброс на вершине импульса на нагрузке 50 Ом не более:	5%
Длительность импульса	28 нс…(Т-28 нс)
Длительность импульса	где Т – период следования импульсов)
Характеристики сигнала произвольной формы
Частота дискретизации семпл/с	1мксемпл/с…50 Мсемпл/с
Количество семплов в периоде	8…16384 (по каналу А)
Количество семплов в периоде	8…2048 (по каналу В)
Разрядность АЦП по амплитуде	14 бит
Характеристики шумового сигнала
Сигнал типа «Белый шум» в полосе 30 МГц по уровню -3 дБ
Вероятность повторения цикла более 50 лет.
Характеристики в режиме постоянного напряжения
Выходное напряжение по каналу А	0…±10 В на нагрузке 1 МОм
	0…±5 В на нагрузке 50 Ом

Выходное напряжение по каналу В	0…±3 В на нагрузке 1 МОм
	0…±1,5 В на нагрузке 50 Ом
Разрешение	4 значащих разряда (В, мВ)
Амплитудные параметры выходного сигнала
Номинальное сопротивление нагрузки	1 МОм (High Z); 50 Ом;
Единицы установки	В (мВ)пик пик; В (мВ) скз; дБм;
Диапазон установки амплитуды по каналу А
(пик-пик)
В диапазоне частот до 15 МГц	2 мВ…20 В/1 мВ…10 В (1 МОм/50 Ом)
В диапазоне частот более 15 МГц	2 мВ…10 В/1 мВ…5 В (1 МОм/50 ОМ)
Диапазон установки амплитуды по каналу В	2 мВ…6В/1 мВ…3 В (1 МОм/50 Ом)
(пик-пик)	2 мВ…6В/1 мВ…3 В (1 МОм/50 Ом)
Предел допускаемой абсолютной погрешности установки амплитуды синусоидального сигнала на частоте 1 кГц	±(0,01U+2 мВ), где U – установленное значение амплитуды
Допускаемая относительная неравномерность уровня синусоидального сигнала относительно уровня на частоте 1 кГц не более:
– на частотах ниже 100 кГц
– на частотах 0,1…10 МГц
– на частотах выше 10 МГц	±0,2 дБ
	±0,5 дБ
	±1,0 дБ
Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу А
– на нагрузке 1 МОм
– на нагрузке 50 Ом	±(10 В – Uпик/2)
	±(5 В – Uпик/2)
	где Uпик – установленная амплитуда выходного сигнала (пик-пик)
Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу В
– на нагрузке 1 МОм
– на нагрузке 50 Ом	±(3 В – Uпик/2)
	±(1,5 В – Uпик/2)
	где Uпик – установленная амплитуда выходного сигнала (пик-пик)
Предел допускаемой абсолютной погрешности установки смещения выходного сигнала
– по каналу А
	±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ
	±(0,01Uсм + 6 мВ) для Uсм ˃ 180 мВ
– по каналу В
	±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ
	где Uсм – установленное значение смещения
Параметры модуляции (только для канала А)
Параметры амплитудной модуляции (АМ)
Источник сигнала модуляции	Внутренний/Внешний
Форма несущей	Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы;
Форма сигнала модуляции	Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы;
Частота модуляции	1 мкГц…100 кГц
Глубины модуляции %	0,0…120,0 с дискретностью 0,1%
Абсолютная погрешность установки глубины модуляции	±1% АМ
Параметры частотной модуляции (FМ)
Источник сигнала модуляции	Внутренний/Внешний
Форма несущей	Синус, прямоугольная, треугольная, прямоугольный импульс;
Форма сигнала модуляции	Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы;
Частота модуляции	1 мкГц…100 кГц
Девиация	0…Fнес/2, где Fнес – частота несущей
Относительная погрешность установки девиации	0,01Fд, где Fд – установленное значение девиации
Параметры фазовой модуляции (PМ)
Источник сигнала модуляции	Внутренний/Внешний
Форма несущей	Синус, прямоугольная, треугольная, прямоугольный импульс;
Форма сигнала модуляции	Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы;
Частота модуляции	1 мкГц…100 кГц
Глубина фазовой модуляции	0,0…360,0º с дискретностью 0,1º
Параметры цифровой частотной манипуляции (FSK)
Источник сигнала модуляции	Внутренний/Внешний
Форма несущей	Синус, прямоугольная, треугольная, прямоугольный импульс;
Скачок (изменение) частоты в импульсе	1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора
Частота импульсов манипуляции	1 мкГц…1 МГц
Параметры цифровой двоичной фазовой манипуляции (BPSK)
Источник сигнала модуляции	Внутренний/Внешний
Форма несущей	Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы;
Скачок (изменение) фазы в импульсе	0,0…360,0º с дискретностью 0,1º
Частота импульсов манипуляции	1 мкГц…1 МГц
Параметры цифровой амплитудной манипуляции (ASK)
Источник сигнала модуляции	Внутренний/Внешний
Форма несущей	Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы;
Скачок (изменение) амплитуды в импульсе
– на нагрузке 1 МОм	2 мВ…20 В (пик-пик)
– на нагрузке 50 Ом	1 мВ…10 В (пик-пик)
Частота импульсов манипуляции	1 мкГц…1 МГц
Параметры в режиме качания частоты (свипирования)
Режим запуска	Внутренний, внешний, ручной;
Режим свипирования	Линейный, логарифмический;
Форма несущей	Синус, прямоугольная, треугольная, прямоугольный импульс;
Начальная частота свипирования	1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора
Конечная частота свипирования	1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора
Время свипирования	0,001…1000 с
Время удержания конечной частоты	0,000…1000 с
Время возврата к начальной частоте	0,000…1000 с
Параметры в режиме пакетной модуляции (Bust)
Режим запуска	Внутренний, внешний, ручной;
Форма несущей	Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы;
Количество периодов несущей в пакете	1…10⁶ с дискретностью 1
Период следования пакетов	1 мкс…1000с с дискретностью 1 мкс
Начальная фаза несущей в пакете	0,0…360,0º с дискретностью 0,1º

Общие данные генератора сигналов ПрофКип Г6-36:

Напряжение сети питания – Переменное 100…240 В
Частота сети питания – 47…63 Гц
Максимальная потребляемая мощность – 30 ВА
Температура окружающей среды -0…40°С
Относительная влажность не более -80%
Корпус (ширина х высота х длинна) мм -260 х 110 х 385
Масса -4кг

Комплект поставки генератора сигналов ПрофКип Г6-36:

Генератор ПрофКиП Г6-36 -1шт
Кабель питания-1шт
Кабель интерфейсный USB и RS-232 -2шт
Руководство по эксплуатации с методикой поверки ПРШН.411621.001-2020 РЭ -1шт
