ПрофКиП М3-99М ваттметр поглощаемой мощности

Внимание! LAN-порт идет в комплекте ко всем модификациям к ПрофКИП М3-99М БЕСПЛАТНО.

Цена зависит от типа и количества выбранных преобразователей приемных коаксиальных и аттенюаторов

Назначение ваттметра поглощаемой мощности ПрофКиП М3-99М

Ваттметр поглощаемой мощности предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 до 17,85 ГГц.

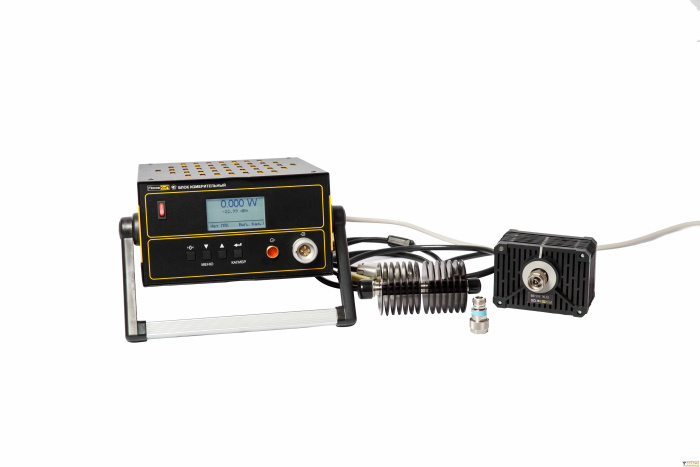

Ваттметр состоит из унифицированного блока измерительного (БИ) ПРШН411613.001 и индивидуальных преобразователей приемных коаксиальных (далее – ППК) с соединительным кабелем.

Ваттметр поставляется с ППК: ППК М3-90; ППК М3-93; ППК М3-95 (в комплект ваттметра указанные преобразователи могут входить в различных сочетаниях в зависимости от условий поставки).

Допускается применение с БИ ПРШН411613.001 следующих преобразователей: 3.469.009 из комплекта ваттметра М3-90; 3.469.011 из комплекта ваттметра М3-93; 3.469.013 из комплекта ваттметра М3-95.

Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-99М

• Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур, не превышает ±1% на каждые 10°С изменения температуры, для ППК М3-90, ППК М3-93, ППК М3-95
• Максимальное время установления показаний ваттметра, в режиме автоматического переключения поддиапазонов измерения, в зависимости от типа ППК, составляет:

1. 15 с для ППК М3-90;
2. 30 с для ППК М3-93, ППК М3-95.

• Время сохранения калибровки не менее 4 ч.
• Электрическое сопротивление изоляции цепи питания ваттметра относительно корпуса должно быть не менее:

1. в нормальных климатических условиях – 20 МОм
2. при повышенной температуре окружающего воздуха – 5 МОм
3. при повышенной влажности окружающего воздуха –2 МОм

• На дисплее БИ отображается информация о типе используемого преобразователя при подключении ППК
• Ваттметр обеспечивает самодиагностирование на уровне функциональных узлов
• Ваттметр допускает непрерывную работу в течение 16 часов в рабочих условиях с сохранением своих технических характеристик
• Время установления рабочего режима: 10 мин.
• Встроенный LAN-порт
• Прибор полностью совместим с сетями стандарта 10/100/1000Base-T Networks IEEE 802.3

Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99М

Допускается применение Аттенюаторов ПрофКиП серии АТТ для увеличении измеряемой мощности:

Ваттметр поглощаемой мощности М3-99М применяется в качестве самостоятельного средства измерения, а также в составе автоматизированных систем с управлением от ПЭВМ через сетевой интерфейс Ethernet.

Гарантированными считают технические характеристики, приводимые с допусками или предельными значениями. Значения величин без допусков являются справочными.

Диапазон частот, диапазон и пределы погрешности измерения мощности ваттметром в зависимости от типа преобразователя приемного коаксиального:

Диапазоны измеряемой мощности для различных типов ППК:

Поддиапазоны измерений мощности для различных типов ППК:

Волновое сопротивление СВЧ входа ваттметра составляет 50 Ом при работе с ППК М3-90, ППК М3-93, ППК М3-95.

Присоединительные размеры СВЧ разъемов ППК М3-90, ППК М3-93, ППК М3-95, соответствуют ГОСТ 13317-89. Тип соединения: III В вариант I.

Коэффициент стоячей волны по напряжению (КСВН):

Условия окружающей среды ваттметра поглощаемой мощности ПрофКиП М3-99М

Ваттметр поглощаемой мощности соответствует требованиям ГОСТ 22261. По условиям эксплуатации ваттметр относится к группе 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35 °С.

По устойчивости и прочности к воздействию механических факторов прибор соответствует ребованиям, установленным для приборов группы 2 ГОСТ 22261.

По устойчивости и прочности к воздействию климатических факторов прибор соответствует требованиям, установленным для приборов группы 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35°С и предельными температурами окружающей среды при транспортировании от минус 25 до 50°С.

Нормальные условия применения ваттметра поглощаемой мощности ПрофКиП М3-99М

• Температура окружающей среды, °С: 23 ±5
• Относительная влажность воздуха, %: до 80
• Атмосферное давление, кПа (мм рт. ст.): от 84 до 106 (от 630 до 795)
• Напряжение сети, В: 220 ±4,4
• Частота сети, Гц: 50 ±0,5
• Содержание гармоник, %: до 5

Рабочие условия применения ваттметра поглощаемой мощности ПрофКиП М3-99М

• Температура окружающей среды, °С: от 10 до 35
• Относительная влажность воздуха при температуре 25°С, %: до 80
• Атмосферное давление, кПа (мм рт. ст.): от 70 до 106,7 (от 537 до 800)

Предельные условия хранения и транспортирования ваттметра поглощаемой мощности ПрофКиП М3-99М

• Нижняя предельная температура окружающей среды, °С: минус 25
• Верхняя предельная температура окружающей среды, °С: 50
• Относительная влажность воздуха при температуре 25 °С, %: 95

Общие данные ваттметра поглощаемой мощности ПрофКиП М3-99М

• Питание ваттметра осуществляется от сети переменного тока напряжением 220 В ± 22 с частотой 50 Гц ±0,5
• Мощность, потребляемая ваттметром от сети питания при номинальном напряжении, не более 30 Вт
• Наработка на отказ: не мене 12000 ч.
• Гамма-процентный ресурс: не менее 10000 ч при γ = 90%
• Гамма-процентный срок службы: не менее 15 лет при γ = 90%
• Гамма-процентный срок сохраняемости: не менее 10 лет в отапливаемых хранилищах или 7 лет в неотапливаемых хранилищах при γ = 90%
• Среднее время восстановления: не более 8 ч.
• Вероятность отсутствия скрытых отказов: не менее 0,9 за межповерочный интервал 12 мес. при среднем коэффициенте использования 0,04
• Габаритные размеры, вес БИ: 225х305х130 мм, 4,900 кг
• Габаритные размеры, вес ППК М3-90: ø45х95, 0,410 кг
• Габаритные размеры, вес ППК М3-93: ø45х95, 0,430 кг
• Габаритные размеры, вес ППК М3-95: 117х95х90, 0,750 кг

Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-99М
