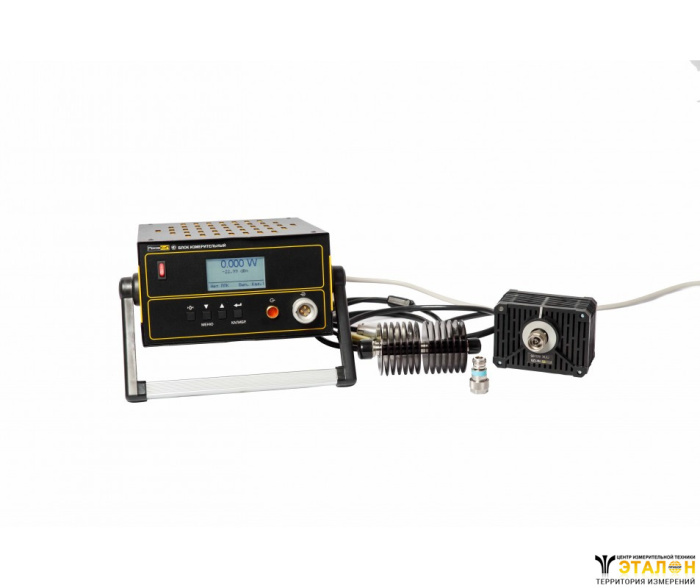

ПрофКиП М3-99М Ваттметр Поглощаемой Мощности + М3-90
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Внимание! LAN-порт идет в комплекте ко всем модификациям к ПрофКИП М3-99М БЕСПЛАТНО.
Назначение ваттметра поглощаемой мощности ПрофКиП М3-99М
Ваттметр поглощаемой мощности предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 до 17,85 ГГц.
Ваттметр состоит из унифицированного блока измерительного (БИ) ПРШН411613.001 и индивидуальных преобразователей приемных коаксиальных (далее – ППК) с соединительным кабелем.
Ваттметр поставляется с ППК: ППК М3-90; ППК М3-93; ППК М3-95 (в комплект ваттметра указанные преобразователи могут входить в различных сочетаниях в зависимости от условий поставки).
Допускается применение с БИ ПРШН411613.001 следующих преобразователей: 3.469.009 из комплекта ваттметра М3-90; 3.469.011 из комплекта ваттметра М3-93; 3.469.013 из комплекта ваттметра М3-95.
Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-99М
- Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур, не превышает ±1% на каждые 10°С изменения температуры, для ППК М3-90, ППК М3-93, ППК М3-95
- Максимальное время установления показаний ваттметра, в режиме автоматического переключения поддиапазонов измерения, в зависимости от типа ППК, составляет:
- 15 с для ППК М3-90;
- 30 с для ППК М3-93, ППК М3-95.
- Время сохранения калибровки не менее 4 ч.
- Электрическое сопротивление изоляции цепи питания ваттметра относительно корпуса должно быть не менее:
- в нормальных климатических условиях – 20 МОм
- при повышенной температуре окружающего воздуха – 5 МОм
- при повышенной влажности окружающего воздуха –2 МОм
- На дисплее БИ отображается информация о типе используемого преобразователя при подключении ППК
- Ваттметр обеспечивает самодиагностирование на уровне функциональных узлов
- Ваттметр допускает непрерывную работу в течение 16 часов в рабочих условиях с сохранением своих технических характеристик
- Время установления рабочего режима: 10 мин.
- Встроенный LAN-порт
- Прибор полностью совместим с сетями стандарта 10/100/1000Base-T Networks IEEE 802.3
Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99М
Допускается применение Аттенюаторов ПрофКиП серии АТТ для увеличении измеряемой мощности:
| Наименование | Макс. мощность, Вт | Ослабление, dB | Рабочая частота, ГГц |
| АТТ-10-20 | 10 | 20 | 0-18 |
| АТТ-50-20 | 50 | 20 | 0-18 |
| АТТ-100-10 | 100 | 10 | 0-18 |
| АТТ-200-20 | 200 | 20 | 0-18 |
| АТТ-500-20 | 500 | 20 | 0-5 |
| АТТ-1000-20 | 1000 | 20 | 0-2,5 |
Ваттметр поглощаемой мощности М3-99М применяется в качестве самостоятельного средства измерения, а также в составе автоматизированных систем с управлением от ПЭВМ через сетевой интерфейс Ethernet.
Гарантированными считают технические характеристики, приводимые с допусками или предельными значениями. Значения величин без допусков являются справочными.
Диапазон частот, диапазон и пределы погрешности измерения мощности ваттметром в зависимости от типа преобразователя приемного коаксиального:
| Тип ППК | Предельное значение погрешности | ||
| диапазон частот, ГГц | % | ||
| ППК М3-90 | 0,02 – 12,00 | ±[4 + 0.1 (Рк/ Рх - 1)% | |
| свыше 12,00 – 17, 85 | ±[6 + 0.1 (Рк/ Рх - 1)% | ||
| ППК М3-93 | 0 – 12,00 | ±[4 + 0.1 (Рк/ Рх - 1)% | |
| свыше 12,00 – 17, 85 | ±[6 + 0.1 (Рк/ Рх - 1)% | ||
| ППК М3-93 | 0 – 12,00 | ±[4 + 0.1 (Рк/ Рх - 1)% | |
| свыше 12,00 – 17, 85 | ±[6 + 0.1 (Рк/ Рх - 1)% | ||
| где Рк – верхний предел измерений мощности (зависит от поддиапазона измерения), Вт; Рх – значение измеряемой мощности, Вт. | |||
Диапазоны измеряемой мощности для различных типов ППК:
| Серия ППК | Диапазон измерения мощности, Вт |
| ППК М3-90 | от 1х10-7 до 1х10-2 |
| ППК М3-93 | от 1х10-4 до 1 |
| ППК М3-95 | от 1х10-2 до 10 |
Поддиапазоны измерений мощности для различных типов ППК:
| ППК | Номер поддиапазона | Диапазон измеряемой мощности, Вт |
| ППК М3-90 | 1-ый поддиапазон | от 1х10-7 до 3х10-4 |
| 2-ый поддиапазон | от 3х10-4 до 3х10-3 | |
| 3-ый поддиапазон | от 3х10-3 до 1х10-2 | |
| ППК М3-93 | 1-ый поддиапазон | от 1х10-4 до 3х10-2 |
| 2-ый поддиапазон | от 3х10-2 до 0,3 | |
| 3-ый поддиапазон | от 0,3 до 1 | |
| ППК М3-95 | 1-ый поддиапазон | от 1х10-2 до 0,3 |
| 2-ый поддиапазон | от 0,3 до 3 | |
| 3-ый поддиапазон | от 3 до 10 |
Волновое сопротивление СВЧ входа ваттметра составляет 50 Ом при работе с ППК М3-90, ППК М3-93, ППК М3-95.
Присоединительные размеры СВЧ разъемов ППК М3-90, ППК М3-93, ППК М3-95, соответствуют ГОСТ 13317-89. Тип соединения: III В вариант I.
Коэффициент стоячей волны по напряжению (КСВН):
| Тип ППК | Коэффициент стоячей волны по напряжению (КСВН) | |
| ГГц | КСВН | |
| ППК М3-90 | 0,02 - 12,00 | не более 1,3 |
| свыше 12,00 - 17,85 | не более 1,4 | |
| ППК М3-93 | 0 - 3,00 | не более 1,2 |
| свыше 3,00 - 12,00 | не более 1,3 | |
| свыше 12,00 - 17,85 | не более 1,4 | |
| ППК М3-95 | 0 - 3,00 | не более 1,2 |
| свыше 3,00 - 12,00 | не более 1,3 | |
| свыше 12,00 - 17,85 | не более 1,4 | |
Условия окружающей среды ваттметра поглощаемой мощности ПрофКиП М3-99М
Ваттметр поглощаемой мощности соответствует требованиям ГОСТ 22261. По условиям эксплуатации ваттметр относится к группе 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35 °С.
По устойчивости и прочности к воздействию механических факторов прибор соответствует ребованиям, установленным для приборов группы 2 ГОСТ 22261.
По устойчивости и прочности к воздействию климатических факторов прибор соответствует требованиям, установленным для приборов группы 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35°С и предельными температурами окружающей среды при транспортировании от минус 25 до 50°С.
Нормальные условия применения ваттметра поглощаемой мощности ПрофКиП М3-99М
- Температура окружающей среды, °С: 23 ±5
- Относительная влажность воздуха, %: до 80
- Атмосферное давление, кПа (мм рт. ст.): от 84 до 106 (от 630 до 795)
- Напряжение сети, В: 220 ±4,4
- Частота сети, Гц: 50 ±0,5
- Содержание гармоник, %: до 5
Рабочие условия применения ваттметра поглощаемой мощности ПрофКиП М3-99М
- Температура окружающей среды, °С: от 10 до 35
- Относительная влажность воздуха при температуре 25°С, %: до 80
- Атмосферное давление, кПа (мм рт. ст.): от 70 до 106,7 (от 537 до 800)
Предельные условия хранения и транспортирования ваттметра поглощаемой мощности ПрофКиП М3-99М
- Нижняя предельная температура окружающей среды, °С: минус 25
- Верхняя предельная температура окружающей среды, °С: 50
- Относительная влажность воздуха при температуре 25 °С, %: 95
- Общие данные ваттметра поглощаемой мощности
Общие данные ваттметра поглощаемой мощности ПрофКиП М3-99М
- Питание ваттметра осуществляется от сети переменного тока напряжением 220 В ± 22 с частотой 50 Гц ±0,5
- Мощность, потребляемая ваттметром от сети питания при номинальном напряжении, не более 30 Вт
- Наработка на отказ: не мене 12000 ч.
- Гамма-процентный ресурс: не менее 10000 ч при γ = 90%
- Гамма-процентный срок службы: не менее 15 лет при γ = 90%
- Гамма-процентный срок сохраняемости: не менее 10 лет в отапливаемых хранилищах или 7 лет в неотапливаемых хранилищах при γ = 90%
- Среднее время восстановления: не более 8 ч.
- Вероятность отсутствия скрытых отказов: не менее 0,9 за межповерочный интервал 12 мес. при среднем коэффициенте использования 0,04
- Габаритные размеры, вес БИ: 225х305х130 мм, 4,900 кг
- Габаритные размеры, вес ППК М3-90: ø45х95, 0,410 кг
- Габаритные размеры, вес ППК М3-93: ø45х95, 0,430 кг
- Габаритные размеры, вес ППК М3-95: 117х95х90, 0,750 кг
Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-99М
| Наименование, тип | Обозначение | Количество | Примечание |
| 1. Ваттметр поглощаемой мощности М3-99М в составе: | ПРШН411151.118 | 1 | |
| - блок измерительный (БИ) | ПРШН411613.001 | 1 | |
| - ППК М3-90 | ПРШН434849.001-1 | 1 | * |
| - ППК М3-93 | ПРШН434839.004-1 | 1 | * |
| - ППК М3-95 | ПРШН434839.005-1 | 1 | * |
| 1.1 Аттенюатор | ПРШН434821.хх ** | ** | ** |
| 1.2 Переход коаксиальный | ** | ** | ** |
| 2. Кабель сетевой с заземлением | IEC-320-C14 | 1 | |
| 3. Комплект запасных частей: | |||
| - вставка плавкая ВП2Б-1В 1,0 А 250 В | ОЮ0.481.005ТУ | 2 | |
| 4. Эксплуатационная документация: | |||
| - руководство по эксплуатации | ПРШН411151.118 РЭ | 1 | |
| - формуляр | ПРШН411151.118 ФО | 1 | |
| - методика поверки | ПРШН411151.118 МП | 1 | |
| 5. Упаковка: | |||
| - ящик укладочный | ПРШН411161.131 | 1 | ** |
| - ящик укладочный | ПРШН411161.132-1 | 1 | ** |
| *В комплект ваттметра указанные преобразователи могут входить в различных сочетаниях в зависимости от условий поставки. | |||
| **В комплект ваттметра указанные позиции могут входить в зависимости от условий поставки. | |||
