Главная > Каталог > Радиоизмерительные приборы > ПрофКиП М3-99М Ваттметр Поглощаемой Мощности (полный комплект)

Цена:

1 518 863 ₽

Общая стоимость 0 руб.

В корзину

Купить в 1 клик

Нашли дешевле?
Снизим цену!

В избранное

Характеристики

Гарантия

12 месяцев

Интервал поверки

12 месяцев

Госреестр РФ

73244-18

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Безналичный расчет для юридических лиц

Самовывоз со склада компании ЭТАЛОНПРИБОР

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Доставка и оплата
Гарантия и возврат
Отзывы

Описание

Внимание! LAN-порт идет в комплекте ко всем модификациям к ПрофКИП М3-99 БЕСПЛАТНО.

Назначение ваттметра поглощаемой мощности ПрофКиП М3-99М

Ваттметр поглощаемой мощности предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 до 17,85 ГГц.

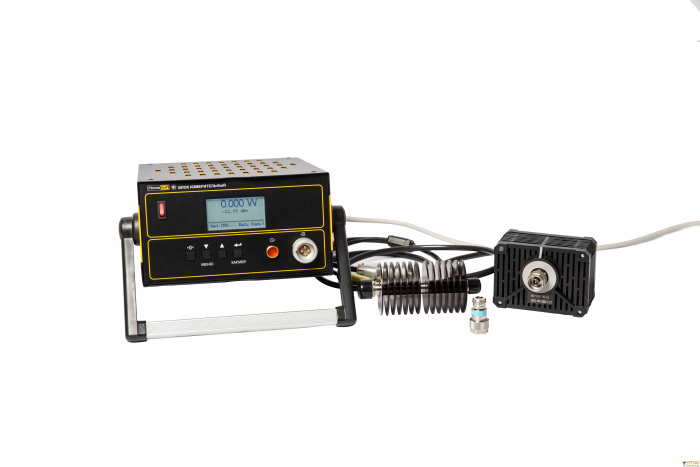

Ваттметр состоит из унифицированного блока измерительного (БИ) ПРШН411613.001 и индивидуальных преобразователей приемных коаксиальных (далее – ППК) с соединительным кабелем.

Ваттметр поставляется с ППК: ППК М3-90; ППК М3-93; ППК М3-95 (в комплект ваттметра указанные преобразователи могут входить в различных сочетаниях в зависимости от условий поставки).

Допускается применение с БИ ПРШН411613.001 следующих преобразователей: 3.469.009 из комплекта ваттметра М3-90; 3.469.011 из комплекта ваттметра М3-93; 3.469.013 из комплекта ваттметра М3-95.

Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-99М

Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур, не превышает ±1% на каждые 10°С изменения температуры, для ППК М3-90, ППК М3-93, ППК М3-95
Максимальное время установления показаний ваттметра, в режиме автоматического переключения поддиапазонов измерения, в зависимости от типа ППК, составляет:

– 15 с для ППК М3-90;

– 30 с для ППК М3-93, ППК М3-95.

Время сохранения калибровки не менее 4 ч.
Электрическое сопротивление изоляции цепи питания ваттметра относительно корпуса должно быть не менее:

– в нормальных климатических условиях – 20 МОм

– при повышенной температуре окружающего воздуха – 5 МОм

– при повышенной влажности окружающего воздуха –2 МОм

На дисплее БИ отображается информация о типе используемого преобразователя при подключении ППК
Ваттметр обеспечивает самодиагностирование на уровне функциональных узлов
Ваттметр допускает непрерывную работу в течение 16 часов в рабочих условиях с сохранением своих технических характеристик
Время установления рабочего режима: 10 мин.
Встроенный LAN-порт
Прибор полностью совместим с сетями стандарта 10/100/1000Base-T Networks IEEE 802.3

Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99М

Допускается применение Аттенюаторов ПрофКиП серии АТТ для увеличении измеряемой мощности:

Наименование	Макс. мощность, Вт	Ослабление, dB	Рабочая частота, ГГц
АТТ-10-20	10	20	0-18
АТТ-50-20	50	20	0-18
АТТ-100-10	100	10	0-18
АТТ-200-20	200	20	0-18
АТТ-500-20	500	20	0-5
АТТ-1000-20	1000	20	0-2,5

Ваттметр поглощаемой мощности М3-99М применяется в качестве самостоятельного средства измерения, а также в составе автоматизированных систем с управлением от ПЭВМ через сетевой интерфейс Ethernet.

Гарантированными считают технические характеристики, приводимые с допусками или предельными значениями. Значения величин без допусков являются справочными.

Диапазон частот, диапазон и пределы погрешности измерения мощности ваттметром в зависимости от типа преобразователя приемного коаксиального:

Тип ППК	Предельное значение погрешности
	диапазон частот, ГГц	%
ППК М3-90	0,02 – 12,00	±[4 + 0.1 (Рк/ Рх - 1)%
	свыше 12,00 – 17, 85	±[6 + 0.1 (Рк/ Рх - 1)%
ППК М3-93	0 – 12,00	±[4 + 0.1 (Рк/ Рх - 1)%
	свыше 12,00 – 17, 85	±[6 + 0.1 (Рк/ Рх - 1)%
ППК М3-95	0 – 12,00	±[4 + 0.1 (Рк/ Рх - 1)%
	свыше 12,00 – 17, 85	±[6 + 0.1 (Рк/ Рх - 1)%
где Рк – верхний предел измерений мощности (зависит от поддиапазона измерения), Вт; Рх – значение измеряемой мощности, Вт.

Диапазоны измеряемой мощности для различных типов ППК:

Серия ППК	Диапазон измерения мощности, Вт
ППК М3-90	от 1х10^-7 до 1х10^-2
ППК М3-93	от 1х10^-4 до 1
ППК М3-95	от 1х10^-2 до 10

Поддиапазоны измерений мощности для различных типов ППК:

ППК	Номер поддиапазона	Диапазон измеряемой мощности, Вт
ППК М3-90	1-ый поддиапазон	от 1х10^-7 до 3х10^-4
	2-ой поддиапазон	от 3х10^-4 до 3х10^-3
	3-ий поддиапазон	от 3х10^-3 до 1х10^-2
ППК М3-93	1-ый поддиапазон	от 1х10^-4 до 3х10-2
	2-ой поддиапазон	от 3х10^-2 до 0,3
	3-ий поддиапазон	от 0,3 до 1
ППК М3-95	1-ый поддиапазон	от 1х10^-2 до 0,3
	2-ой поддиапазон	от 0,3 до 3
	3-ий поддиапазон	от 3 до 10

Волновое сопротивление СВЧ входа ваттметра составляет 50 Ом при работе с ППК М3-90, ППК М3-93, ППК М3-95.

Присоединительные размеры СВЧ разъемов ППК М3-90, ППК М3-93, ППК М3-95, соответствуют ГОСТ 13317-89. Тип соединения: III В вариант I.

Коэффициент стоячей волны по напряжению (КСВН):

Тип ППК	Коэффициент стоячей волны по напряжению (КСВН)
Тип ППК	ГГц	КСВН
ППК М3-90	0,02 - 12,00	не более 1,3
ППК М3-90	свыше 12,00 - 17,85	не более 1,4
ППК М3-93	0 - 3,00	не более 1,2
	свыше 3,00 - 12,00	не более 1,3
	свыше 12,00 - 17,85	не более 1,4
ППК М3-95	0 - 3,00	не более 1,2
	свыше 3,00 - 12,00	не более 1,3
	свыше 12,00 - 17,85	не более 1,4

Условия окружающей среды ваттметра поглощаемой мощности ПрофКиП М3-99М

Ваттметр поглощаемой мощности соответствует требованиям ГОСТ 22261. По условиям эксплуатации ваттметр относится к группе 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35 °С.

По устойчивости и прочности к воздействию механических факторов прибор соответствует ребованиям, установленным для приборов группы 2 ГОСТ 22261.

По устойчивости и прочности к воздействию климатических факторов прибор соответствует требованиям, установленным для приборов группы 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35°С и предельными температурами окружающей среды при транспортировании от минус 25 до 50°С.

Нормальные условия применения ваттметра поглощаемой мощности ПрофКиП М3-99М

• Температура окружающей среды, °С: 23 ±5

• Относительная влажность воздуха, %: до 80

• Атмосферное давление, кПа (мм рт. ст.): от 84 до 106 (от 630 до 795)

• Напряжение сети, В: 220 ±4,4

• Частота сети, Гц: 50 ±0,5

• Содержание гармоник, %: до 5

Рабочие условия применения ваттметра поглощаемой мощности ПрофКиП М3-99М

• Температура окружающей среды, °С: от 10 до 35

• Относительная влажность воздуха при температуре 25°С, %: до 80

• Атмосферное давление, кПа (мм рт. ст.): от 70 до 106,7 (от 537 до 800)

Предельные условия хранения и транспортирования ваттметра поглощаемой мощности ПрофКиП М3-99М

• Нижняя предельная температура окружающей среды, °С: минус 25

• Верхняя предельная температура окружающей среды, °С: 50

• Относительная влажность воздуха при температуре 25 °С, %: 95

Общие данные ваттметра поглощаемой мощности

Общие данные ваттметра поглощаемой мощности ПрофКиП М3-99М

• Питание ваттметра осуществляется от сети переменного тока напряжением 220 В ± 22 с частотой 50 Гц ±0,5

• Мощность, потребляемая ваттметром от сети питания при номинальном напряжении, не более 30 Вт

• Наработка на отказ: не мене 12000 ч.

• Гамма-процентный ресурс: не менее 10000 ч при γ = 90%

• Гамма-процентный срок службы: не менее 15 лет при γ = 90%

• Гамма-процентный срок сохраняемости: не менее 10 лет в отапливаемых хранилищах или 7 лет в неотапливаемых хранилищах при γ = 90%

• Среднее время восстановления: не более 8 ч.

• Вероятность отсутствия скрытых отказов: не менее 0,9 за межповерочный интервал 12 мес. при среднем коэффициенте использования 0,04

• Габаритные размеры, вес БИ: 225х305х130 мм, 4,900 кг

• Габаритные размеры, вес ППК М3-90: ø45х95, 0,410 кг

• Габаритные размеры, вес ППК М3-93: ø45х95, 0,430 кг

• Габаритные размеры, вес ППК М3-95: 117х95х90, 0,750 кг

Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-99М

Наименование, тип	Обозначение	Количество	Примечание
1. Ваттметр поглощаемой мощности М3-99М в составе:	ПРШН411151.118	1
- блок измерительный (БИ)	ПРШН411613.001	1
- ППК М3-90	ПРШН434849.001-1	1	*
- ППК М3-93	ПРШН434839.004-1	1	*
- ППК М3-95	ПРШН434839.005-1	1	*
1.1 Аттенюатор	ПРШН434821.хх **	**	**
1.2 Переход коаксиальный	**	**	**
2. Кабель сетевой с заземлением	IEC-320-C14	1
3. Комплект запасных частей:
- вставка плавкая ВП2Б-1В 1,0 А 250 В	ОЮ0.481.005ТУ	2
4. Эксплуатационная документация:
- руководство по эксплуатации	ПРШН411151.118 РЭ	1
- формуляр	ПРШН411151.118 ФО	1
- методика поверки	ПРШН411151.118 МП	1
5. Упаковка:
- ящик укладочный	ПРШН411161.131	1	**
- ящик укладочный	ПРШН411161.132-1	1	**
*В комплект ваттметра указанные преобразователи могут входить в различных сочетаниях в зависимости от условий поставки.
**В комплект ваттметра указанные позиции могут входить в зависимости от условий поставки.
