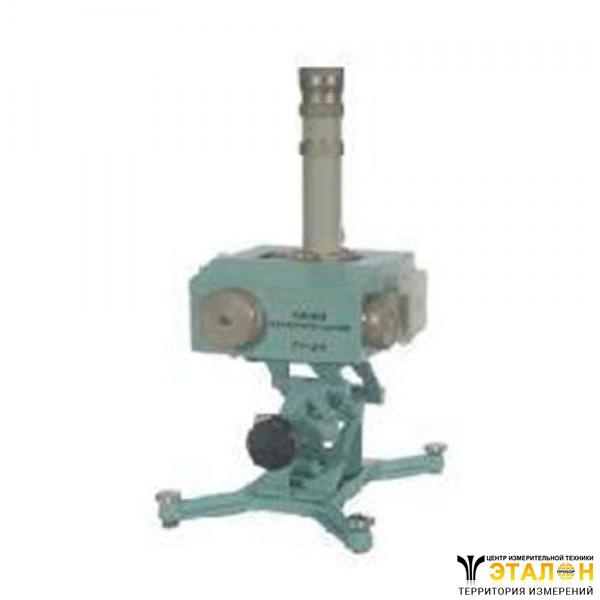

Линия измерительная Р1-27 волноводная (Р127, Р 1 27, Р-1-27, p1-27, Р-127, Р 127, p127, p1 27, p-1-27, p-127, p 127)
Линия измерительная волноводная Р1-27 предназначена для измерения параметров стоячих волн в волноводных трактах.
По измеренным значения параметров можно рассчитать КСВН или коэффициент отражения от измеряемой нагрузки, длину волны в волноводе, ослабление волноводных четырехполюсников, определить согласование генераторов.
Р1-27 широко применяются при разработке и выпуске СВЧ аппаратуры и могут эксплуатироваться в лабораторных, цеховых и других условиях при температуре окружающей среды 278К-313К (5ºС-40ºС) и относительной влажности воздуха до 95% при температуре 303К (30ºС).
Технические характеристики приборов линии измерительные Р1-27 волноводные:
Диапазон частот - 6,85ГГц-9,93ГГц;
Собственный КСВН - 1,03;
Непостоянство связи зонда с полем линии Р1-27 - 2;
Относительная шунтирующая проводимость зонда - 0,048;
ВЧ тракт -28,5х12,6мм;
Габаритные размеры - 155х176х214мм;
Масса Р1-27 - 2,5кг.
