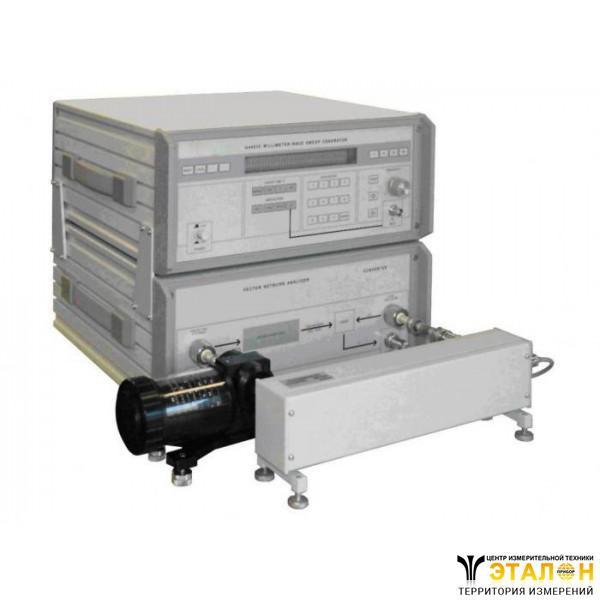

Измеритель комплексных коэффициентов отражения и передачи Р4-103
Также этот прибор может называться: Р4 103, Р4103, Рч-103, Р4-10з, p4-103, p4 103, p4103, r4-103, r4 103, r4103.
Р4-103измеритель комплексных коэффициентов отражения и передачи предназначен для автоматизированного измерения комплексных параметров цепей в диапазоне частот волновода.
Векторный анализатор цепей Р4-103 предназначен для панорамного измерения модуля и фазы коэффициентов передачи и отражения, КСВН, полных входных сопротивлений волноводных СВЧ устройств с воспроизведением их частотных зависимостей на экране монитора в декартовой или полярной системах координат.
Технические характеристики Р4-103:
Диапазон частот - от 78,33 ГГц до 118,1 ГГц.
Диапазон измерения:
- модуля коэффициента отражения - от 0 до 1;
- фазы коэффициента отражения и передачи - от 0º до ±180º;
- КСВН - от 1,03 до 5;
- отражения - от 0 до 50 дБ.
Размеры волновода - 2,4×1,2 мм.
Погрешность установки частоты - ±0,2%.
Погрешность измерения фазы коэффициента отражения при |Гх| = 0,33:
- в диапазоне частот от 17,44 ГГц до 78,33 ГГц - ±7,5º;
- в диапазоне частот от 78,33 ГГц до 178,4 ГГц - ±9,6º.
Погрешность измерения КСВН (при K от 1,03 до 2) - от + 13,5% до -11,5%.
Погрешность измерения модуля коэффициента отражения (|Гx| = 0,33) - ±0,056.
Погрешность измерения |Аx| (при K не более 1,2) - ±(0,3+0,04|Ax|) дБ.
Погрешность измерения фазы коэффициента передачи:
- в диапазоне частот до 78,33 ГГц и при Aх не менее -50 дБ - ±(5+0,1 |Aх|)º;
- в диапазоне частот до 178,4 ГГц и при Aх не менее -30 дБ - ±(5+0,1 |Aх|)º.
Диапазон рабочих температур Р4-103 - от +5° С до +40° С.
Питание от сети:
- напряжением - 220±20 В;
- частотой - от 50 Гц до 60 Гц.
Потребляемая мощность - 400 В·A.
Особенности приборов измерители Р4-103:
- индикаторный блок на основе ПК;
- виртуальная передняя панель;
- компактный источник колебаний на ЛОВ.
