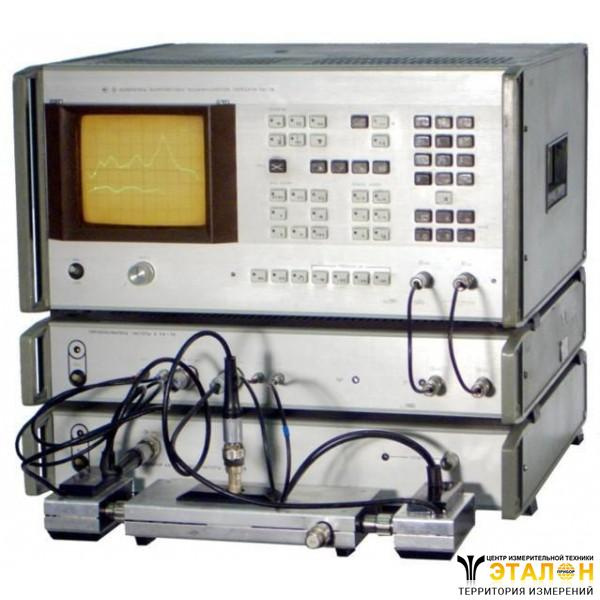

Измеритель комплексных коэффициентов передачи и отражения Р4-69
Также этот прибор может называться: Р469, Р4 69, Рч-69, r4-69, r469, r4 69, p4-69, p469, p4 69.
Р4-69 измеритель комплексных коэффициентов передачи и отражения предназначен для исследования, настройки и испытания СВЧ узлов, посредством наблюдения амплитудно-частотных характеристик (АЧХ) и фазо-частотных характеристик (ФЧХ) коэффициентов передачи и отражения на экране с цифровым отсчетом цифровых величин.
Сфера применения: в радиоэлектронике, связи, приборостроении, измерительной технике.
Технические характеристики Р4-69:
Диапазон частот - от 1 МГц до 1500 МГц.
Полоса перестройки - от 0,1 МГц до 1499 МГц.
Диапазон измерения:
- модуля коэффициента отражения (Г) - от 0 до 1;
- КСВН (KctU) - от 1 до 2;
- модуля коэффициента передачи (А) - от +30 дБ до -80 дБ;
- фазы коэффициентов передачи и отражения - от 0° до 180°;
- ГВЗ в полосе частот ?F - от 0 до 104/?F нс.
Пределы допускаемых погрешностей измерения измерителя Р4-69:
- модуль коэффициента отражения - ±(0,014+0,07Г2);
- КСВН - ±(2,5KctU)%;
- модуль коэффициента передачи - ±(0,01|А|+0,3);
- ГВЗ - ±300/?F;
- фазы коэффициента отражения - ±(1+4Г+0,5/Гх), ±(0,7/(KctU-1)+3,2);
- фазы коэффициента передачи - ±(2+0,05|А|).
Волновое сопротивление измерительного тракта - 50 Ом; 75 Ом.
Измерительный канал Р4-69 - 3,5/1,52 мм; 7/3,04 мм; 16/4,6 мм, 16/6,95 мм.
Средняя наработка на отказ - 10 000 ч.
Напряжение - 220±22 В.
Мощность, потребляемая без ЭВМ - не более 300 В·А.
Прибор Р4-69 состоит из преобразователя аналого-измерительного (ПАИ) для обработки измеряемых сигналов и управления генератором, генератора (ГКЧ), а также комплектов комбинированных с внешними СВЧ узлами и ЭВМ.
Габаритные размеры:
- ГКЧ - 486?173?505 мм;
- ПАИ - 310?173?310 мм.
Масса:
- ГКЧ - 24 кг;
- ПАИ - 12 кг.
Измерители Р4-69 позволяют производить:
- измерения модуля и фазы коэффициента отражения или коэффициента стоячей волны по напряжению (КСВН);
- измерения модуля и фазы коэффициента передачи (ослабления и усиления);
- измерения группового времени запаздывания (ГВЗ);
- одновременного наблюдения и измерения АЧХ и ФЧХ коэффициентов передачи и отражения;
- сравнения АЧХ и ФЧХ двух узлов.
Работа Р4-69 основана на принципе рефлектометра - раздельного выделения измерительных сигналов: прошедшего через измеряемый СВЧ четырехполюсник и отраженного от его входа, преобразования их в опорный и измеряемые сигналы промежуточной частоты, формирование напряжений, пропорциональных этим сигналам и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин.
