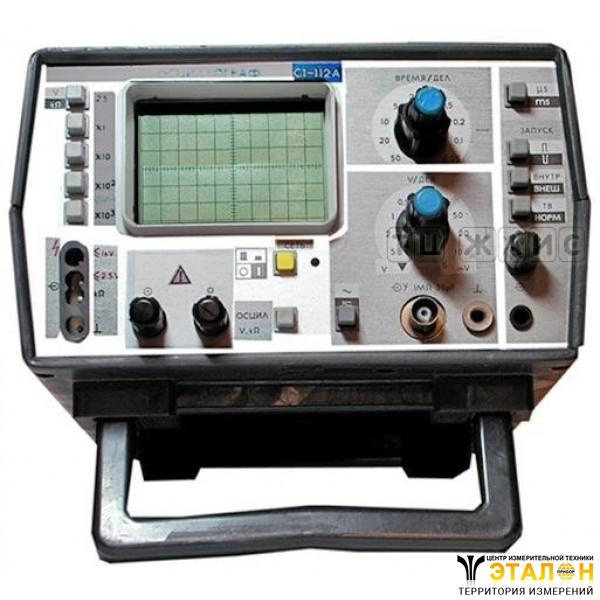

Осциллограф С1-112 (С1 112, С1112, c1-112, c1112, c1 112)
Предназначен для исследования и измерения сигналов в режиме осциллографа и в режиме мультиметра.
Канал вертикального отклонения
Полоса пропускания 0-10МГц
Коэффициент отклонения (Коткл.) 5мВ/дел...5В/дел (шаг 1-2-5)
Погрешность установки Коткл. ±4…6%, ±6…8% с делителем 1:10
Время нарастания ≤ 35нс
Осциллограф С1-112 предназначен для исследования и измерения сигналов в режиме осциллографа и в режиме мультиметра.
В осциллографическом режиме исследуются сигналы в амплитудном диапазоне от 5мВ до 250В и во временном диапазоне от 120нс до 0.5с с частотой до 10МГц. В режиме мультиметра измеряется напряжение постоянного тока от 1мВ до 1000В и активные сопротивления от 1 Ом до 2,5МОм с цифровым отсчетом на экране ЭЛТ.
Осциллографы С1-112 рассчитаны на использование в лабораторных и цеховых условиях.
Полоса пропускания 0-10МГц
Чувствительность 5мВ/дел
ТВ-синхронизация (кадровыми синхроимпульсами)
Встроенный цифровой мультиметр
Измерение постоянного напряжения до 1000В и сопротивления постоянному току до 2.5МОм
Компактный (ЭЛТ 40х60мм)
Масса 3,6кг
Технические данные
Канал вертикального отклонения
Полоса пропускания 0-10МГц
Коэф. отклонения (Коткл.) 5мВ/дел...5В/дел (шаг 1-2-5)
Погрешность установки Коткл. ±4…6%, ±6…8% с делителем 1:10
Время нарастания ≤ 35нс
Выброс ≤ 10%
Входной импеданс 1МОм/30пФ
Задержка изображения ≥ 20нс
Макс. входное напряжение 250В (при переменной составляющей ≤ 30В). Канал горизонтального отклонения Коэф. развертки (Кразв.) 0,05мкс/дел...50мс/дел (шаг 1-2-5) Погрешность установки Кразв. ±4% ±5% при 0.05мкс/дел.
Режимы запуска развертки Автоколебательный Синхронизация Источники синхронизации. Внутренний, ТВ-сигнал, внешний. Частота внеш. синхронизации 20Гц…10МГц (синусоидальный или импульсный сигнал).
Уровень внеш. синхронизации 0.5В…5В ЭЛТ.
Размер экрана 6.6х10 дел. (40х60мм) Ширина луча ≤ 0.8мм.
Режим Мультиметра (постоянное напряжение):
Диапазон напряжений 1мВ…1000В. Предел измерения 2.5В/25В/250B/2500B. Погрешность измерения ±(1% + 250ед.)
Макс. входное напряжение 1200В. Входной импеданс 10МОм. Сопротивление Диапазон сопротивлений 1Ом…2500кОм. Предел измерения 2.5кОм/25кОм/250кОм/2500кОм Погрешность измерения ±(2% + 500ед.)
Дисплей Тип индикаторов Синтез цифровых символов на экране ЭЛТ. Формат индикации 4 разряда, индикация полярности и перегрузки.
Общие данные. Напряжение питания прибора С1-112: 110В/220В/240В ± 10%, 50/60Гц.
Потребляемая мощность 24ВА.
Габаритные размеры 190х110х250мм.
Масса 3,6кг
