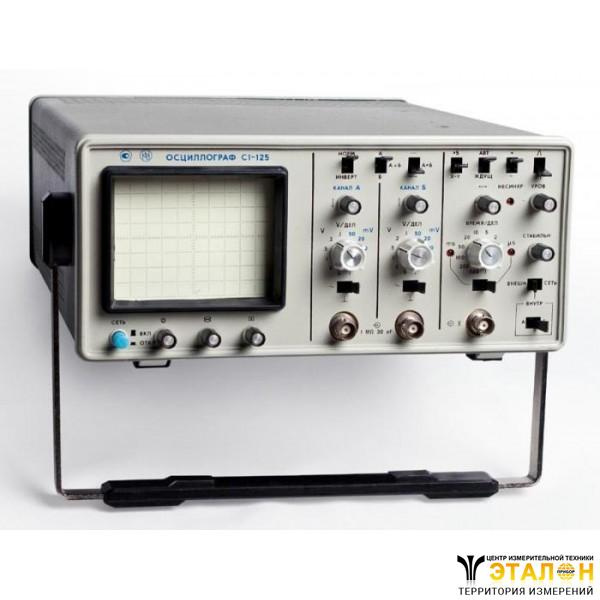

Осциллограф универсальный С1-125
Также этот прибор может называться: С1125, С1 125, c1-125, c1125, c1 125.
С1-125осциллограф универсальный применяется для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана электроннолучевой трубки (ЭЭТ) в полосе частот от 0 до 10 МГц.
Сфера применения: при производстве, разработке и эксплуатации радиоэлектронной аппаратуры в лабораторных, цеховых и полевых условия.
Технические характеристики С1-125:
Каналы осциллографов - 2.
Рабочая часть экрана - 80×60 мм.
Ширина линии луча:
- коэффициент отклонения каналов от 2 мВ/дел - не более 0,8 мм;
- коэффициент отклонения каналов от 1 мВ/дел - не более 0,2 мм.
Геометрические искажения - не более 3,5%.
Полоса пропускания - от 0 до 10 МГц.
Минимальная частота следования развёртки, при коэффициенте развёртки 0,1 мкс/дел - не более 1 кГц.
Коэффициент отклонения каналов А и Б (устанавливаются 12 калиброванными ступенями) - от 1 мВ/дел до 5 В/дел.
Пределы погрешности коэффициента отклонения С1-125:
- основная - ±4%;
- допускаемое значение в рабочих условиях - ±6%.
Переходная характеристика
Время нарастания - не более 35 нс.
Выброс С1-125 - не более 6%.
Время установления - не более 170 нс.
Неравномерность:
- на участке установления - не более 6%;
- после времени установления - 2%.
Величина синхронной наводки - не более ±0,2 дел.
Спад вершины при закрытом входе на временном интервале 0,5 мс - не более 5%.
Дрейф луча каждого канала:
- долговременный - не более 2 дел/ч;
- кратковременный - 0,2 дел/мин.
Смещение луча каждого канала:
- из-за входного тока и при переключении переключателя «В/ДЕЛ» - не более 1 дел;
- при инвертировании сигнала в канале А - не более 2 дел.
Перемещение луча по вертикали относительно середины рабочей части экрана - не менее 60 мм (8 дел).
Параметры входа канала вертикального отклонения
При непосредственном входе:
- входное активное сопротивление - 1±0,02 МОм;
- входная емкость - не более 30 пФ.
При делителе 1:10:
- входное активное сопротивление - 1±0,02 МОм;
- входная емкость - не более 12±2 пФ.
Допускаемое суммарное значение напряжения каждого канала:
- при закрытых входах - не более 100 В;
- на открытом входе - не более 90 В;
- с делителем 1:10 - не более 300 В.
Коэффициент развязки между каналами - не менее 2000.
Задержка изображения относительно начала развертки до уровня 0,1 - не менее 30 нс.
Параметры входа канала горизонтального отклонения
Коэффициент развертки - от 0,1 мкс/дел до 500 мс в последовательности 1; 2; 5.
Наличие 5-ти кратной растяжки коэффициентов развертки.
Предел основной погрешности коэффициентов развертки:
- без растяжки - ±4%;
- с растяжкой - ±5%.
Предел погрешности коэффициентов развертки в рабочих условиях:
- без растяжки - ±6%;
- с растяжкой - ±7,5%.
Перемещение луча совмещает начало и конец линии развертки с центром экрана.
Коэффициент отклонения усилителя - не более 0,5 В/дел.
Полоса пропускания усилителя - от 20 Гц до 1 МГц.
Параметры входа X и внешней синхронизации развертки:
- входное активное сопротивление - не менее 0,9 МОм;
- входная емкость - не более 50 пФ.
Синхронизация развертки тракта
Виды:
- внешняя синхронизация;
- синхронизация от канала А;
- синхронизация от канала Б;
- синхронизация от сети.
Внешняя и внутренняя синхронизация осуществляется:
- диапазон частот гармонических сигналов - от 10 Гц до 10 МГц;
- длительность импульсных сигналов - от 0,1 мкс до 0,5 с.
Синхронизация С1-125 в автоколебательном режиме - не менее 50 Гц.
Предельные уровни внутренней синхронизации:
- минимальный уровень - не более 0,8 дел;
- максимальный уровень - не менее 8 дел.
Предельные уровни внешней синхронизации:
- минимальный уровень - не более 0,2 В;
- максимальный уровень - не менее 5 В.
Нестабильность синхронизации - не более 0,2 дел.
Встроенный калибратор осциллографа
Тип сигнала прямоугольных импульсов - меандр.
Частота следования импульсов - 1 кГц.
Амплитуда сигналов - 0,6 В.
Пределы погрешности амплитуды и частоты следования:
- основная - не более ±1%;
- в рабочих условиях - ±1,5%.
Электрическая изоляция цепи питания С1-125:
- испытательное напряжение - 50 Гц;
- амплитудное значение в нормальных условиях - 1,5 кВ;
- амплитудное значение при повышенной влажности - 900 В.
Электрическое сопротивление изоляции цепи питания:
- в нормальных климатических условиях - не менее 20 МОм;
- при повышенной температуре окружающего воздуха - 5 МОм;
- при повышенной влажности окружающего воздуха - 2 МОм.
Электрическое сопротивление между контактом защитного заземления и металлическими частями корпуса - не более 0,5 Ом.
Режимы работы тракта горизонтального отклонения - автоколебательный, ждущий.
Режимы работы тракта вертикального отклонения:
- наблюдение сигнала в канале А;
- наблюдение сигнала в канале Б;
- суммирование сигналов каналов А и Б;
- поочередную или прерывистую коммутацию каналов А и Б;
- изменение полярности сигнала канала А.
Время установления рабочего режима - 15 мин.
Время непрерывной работы - не менее 16 ч.
Среднее время восстановления - не более 4 ч.
Габаритные размеры - 360×260×120 мм.
Масса - не более 4,9 кг.
Условия эксплуатации С1-125:
Рабочая температура окружающей среды - от -30º С до 50º С.
Относительная влажность при температуре 25º С - 98%.
Атмосферное давление - от 400 мм рт.ст. до 780 мм рт.ст.
Напряжение питающей сети:
- постоянное - 27±2,7 В;
- переменное - 115±5,75 В; 220±11 В; 220±22 В.
Частота - 50±1 Гц; 400±10 Гц.
Содержание гармоника - до 5%.
Потребляемая мощность приборов осциллографы С1-125:
- постоянное напряжение - 21 Вт;
- переменное напряжение - не более 35 В·А.
Напряжение индустриальных радиопомех:
- от 0,15 МГц до 0,5 МГц - от 76 дБ до 68 дБ;
- от 0,5 МГц до 6 МГц - от 68 дБ до 60 дБ;
- от 6 МГц до 100 МГц - 60 дБ.
Механические удары многократного действия с пиковым ударным ускорением - 90 м/с2.
Ускорение синусоидальной вибрации:
- от 5 Гц до 200 Гц - 19,6 м/с2;
- от 201 Гц до 300 Гц - 14,7 м/с2.
Наработка на отказ - не менее 7000 ч.
Гамма-процентный ресурс, при γ - 90% - не менее 10 000 ч.
Гамма-процентный срок службы, при γ - 90% - не менее 10 лет.
Гамма-процентный срок сохраняемости, при γ - 90%:
- для отапливаемых хранилищ - не менее 10 лет;
- для неотапливаемых хранилищ - не менее 5 лет.
Вероятность отсутствия скрытых отказов - не менее 0,9.
