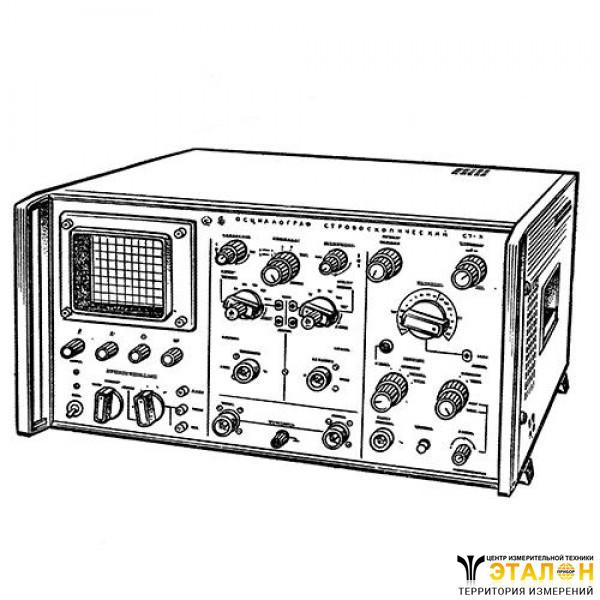

Стробоскопический осциллограф С7-11
Также этот прибор может называться: С711, С7 11, s7-11, s711, s7 11, c7-11, c7 11, c711.
С7-11 осциллограф стробоскопический предназначен для исследования повторяющихся. Обеспечивает одновременное исследование одного или двух синхронных периодических сигналов путем визуального наблюдения, фотографирования и записи на двухкоординатный самописец, а также имеет широкую полосу пропускания и высокую чувствительность.
Осциллографы С7-11 применяются при исследовании переходных процессов в быстродействующих полупроводниковых приборах, интегральных схемах и переключающих элементах, при наладке схем быстродействующих вычислительных машин, изучении формы СВЧ колебаний, проведении экспериментальных работ в ядерной физике.
Технические характеристики С7-11:
Полоса пропускания - от 0 до 5 ГГц.
Время нарастания переходной характеристики - 0,07 нс.
Максимальная частота синхронизации - 1,5 ГГц.
Погрешность калиброванных коэффициентов измерения:
- амплитуды - 10%;
- временных интервалов - 5%.
Амплитуда измеряемых сигналов:
- длительностью от 0,2 нс до 100 мкс в тракте 50 Ом - от 15 мВ до 1 В;
- длительностью от 2 нс до 100 мкс в высокоомных цепях - от 0,2 В до 10 В.
Минимальный коэффициент отклонения - 5 мВ/дел.
Время нарастания:
- на согласованном входе - 0,07 нс;
- с пробником - 0,5 нс.
Время установления с пробником - 1,5 нс.
Выброс с пробником - 10%.
Неравномерность для С7-11:
- на согласованном входе - ±5 нс;
- с пробником - ±7 нс.
Спад вершины:
- на согласованном входе - 5%;
- с пробником - 10%.
Входное сопротивление:
- на согласованном входе - от 48,5 Ом до 51,5 Ом;
- с пробником - 100 кОм.
Емкость на входе с пробником:
- с делителем 1:10 - 6 пФ;
- с делителем 1:20 - 4 пФ;
- с делителем 1:50 или 1:100 - 2 пФ.
Коэффициент стоячей волны:
- в полосе частот от 0,5 ГГц до 1,5 ГГц - не более 1,3;
- в полосе частот до 3 ГГц - не более 1,5;
- в полосе частот от 5 ГГц - не более 1,7.
Максимально допустимое напряжение на согласованном входе С7-11 - 1 В.
Максимально допустимое напряжение на входе с пробником:
- с делителем 1:10 - 1 В;
- с делителем 1:20 - 2 В;
- с делителем 1:50 - 5 В;
- с делителем 1:100 - 10 В.
Диапазон калиброванной чувствительности - от 2600 мм/В до 40 мм/В.
Минимальная амплитуда исследуемого сигнала, при которой обеспечивается точность измерений - 10 мВ.
Минимальная длительность исследуемого временного интервала, при котором обеспечивается точность измерений - 0,2 нс.
Дрейф нулевой линии за 30 мин работы - 5 мВ.
Уровень собственных шумов - 3,5 мВ.
Параметры коэффициентов отклонения для осциллографа С7-11.
Диапазон значений с шагом изменения, кратным 1, 2, 5 - от 5 мВ/дел. до 200 мВ/дел.
Основная погрешность - ±5%.
Плавная регулировка обеспечивает уменьшение диапазона значений - не менее 15%.
Погрешность делителя напряжений - ±10%.
Уровень собственных шумов (среднеквадратическое значение) - 1,5 мВ.
Размер экрана - 64?80 мм.
Деление шкалы составляет - 8 мм.
Параметры коэффициентов развертки.
Диапазон значений с шагом изменения, кратным 1, 2, 5 - от 0,05 нс/дел. до 10 мкс/дел.
Основная погрешность - ±5%.
Нелинейность - ±10%.
Сигналы синхронизации импульсные:
- длительность фронта - не более 1 нс;
- амплитуда - от 50 мВ до 1 В;
- диапазон частот - от 50 Гц до 100 МГц.
Синусоидальные сигналы синхронизации для С7-11:
- амплитуда - от 50 мВ до 250 мВ;
- диапазон частот - от 1 МГц до 1,5 ГГц.
Нестабильность:
- синхронизации - не более 0,05 нс + 0,01?Тр;
- на краях температурного диапазона - не более 0,1 нс + 0,01?Тр, где Тр - длительность развертки.
Входное сопротивление - 50 Ом.
Максимальное значение сигнала синхронизации - 3 В.
Коэффициент развертки:
- начальная задержка 90 нс - не более 10 нс/дел.;
- начальная задержка 100+0,5?Тр - 20 нс/дел.; 200 нс/дел.; 2 мкс/дел.;
- начальная задержка 100+0,2?Тр - 50 нс/дел.; 500 нс/дел.; 5 мкс/дел.;
- начальная задержка 100+0,1?Тр - 100 нс/дел.; 1 мкс/дел.; 10 мкс/дел;
- с диапазоном регулируемой задержки до 50 нс - от 0,05 нс/дел. до 10 нс/дел.;
- с диапазоном регулируемой задержки до 500 нс - от 20 нс/дел. до 100 нс/дел.;
- с диапазоном регулируемой задержки до 5 кнс - от 0,2 нс/дел. до 1 мкс/дел.;
- с диапазоном регулируемой задержки до 50 кнс - от 2 нс/дел. до 10 мкс/дел.
Плотность точек - от 5 точек/дел. до 100 точек/дел.
Параметры калибратора.
Постоянное напряжение - 0,5 В.
Постоянное напряжение:
- на нагрузке 50 Ом - 1 В;
- на нагрузке 100 кОм - 1 В; 2 В; 5 В; 10 В.
Погрешность - ±2%.
Частота синусоидального сигнала, амплитудой 30 мВ на нагрузке 50 Ом - от 97 МГц до 103 МГц.
Параметры выходных сигналов.
Импульсы синхронизации положительной полярности амплитудой не менее 0,4 В на нагрузке - 50 Ом:
- с длительностью - не менее 200 нс;
- с длительностью фронта - не более 2 нс.
Аналоговый сигнал на нагрузке 10 кОм амплитудой - не менее 1,5 В.
Пилообразное напряжение с размахом не менее 25 В на нагрузке 10 кОм:
- частотой - 10 кГц;
- длительностью при минимальной плотности точек - 4 мс.
Постоянное напряжение, равное напряжению компенсации, умноженному на 100, с погрешностью - ±3%.
Потребляемая мощность осциллографа С7-11 - 160 В?А.
Питание:
- напряжением - 220±22 В;
- частотой - 50±0,5 Гц.
Габаритные размеры - 480?240?475 мм.
Масса - не более 33 кг.
Условия эксплуатации С7-11:
Температура окружающего воздуха - от +5° С до +40° С.
Относительная влажность при +30° С - до 95%.
Осциллограф может работать в режимах нормальной, ручной, внешней и разовой развертки.
Конструктивно выполнен в виде единого переносного прибора без сменных блоков.
