Стробоскопический программируемый осциллограф С7-17
Также этот прибор может называться: С7 17, С717, С-7-17, С 7 17, s7-17, s7 17, s717, c7-17, c7 17, c717.
С7-17 осциллограф стробоскопический программируемый предназначен для измерения амплитудных и временных параметров повторяющихся сигналов, а также выполнения вычислительных операций над сигналами с помощью технологической установки 901.
Области применения:
- автоматизированные системы измерения;
- исследования сигналов с помощью ЭВМ, преобразование Фурье, Логгера, определение мгновенной мощности, выделение сигналов из шумов, определение амплитуды по рекомендациям Международной электротехнической комиссии, определение обобщенных параметров сигналов.

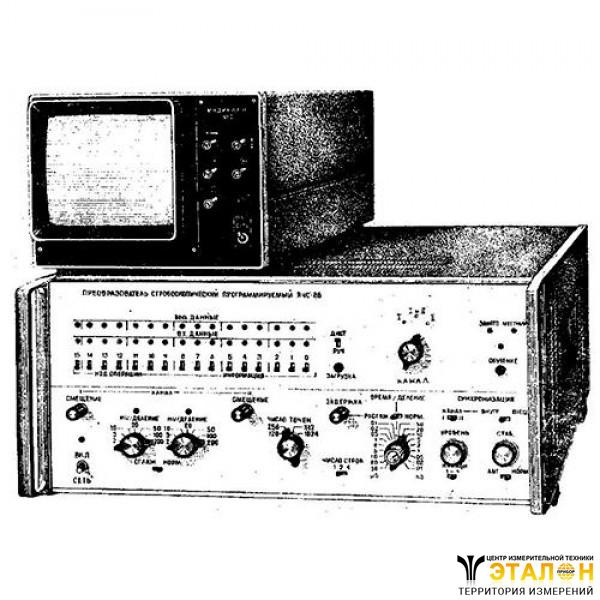

Осциллографы С7-17 состоят из следующих блоков:
- преобразователя стробоскопического программируемого Я4С-88;
- индикатора 813.
Технические характеристики С7-17:
Диапазон коэффициентов отклонения каналов 1 и 2 с шагом 1; 2 и 5 - от 2 мВ/дел до 200 мВ/дел.
Погрешность коэффициентов отклонения с коррекцией - не более 5%.
Коэффициенты отклонения каналов и погрешность приведено в таблице:
| Коэффициент отклонения | Погрешность | ||
| с коррекцией | без коррекции | с индикатором 813 | |
| 200 мВ/дел | 1% | 4% | 5% |
| 100 мВ/дел | 2% | ||
| 50 мВ/дел | |||
| 20 мВ/дел | 3% | 5% | 10% |
| 10 мВ/дел | 5% | 10% | 15% |
| 5 мВ/дел | - | - | 20% |
| 2 мВ/дел | - | - | |
Допускается увеличение погрешности на величину не более половины указанной погрешности в диапазоне рабочих температур - от +10° С до +35° С.
Волновое сопротивление входного тракта каналов 1 и 2 с коэффициентом отражения не более 10% - 50±1 Ом.
Неравномерность вершины переходной характеристики от установившегося значения для С7-17 - не более 5%.
Параметры переходной характеристики каналов 1 и 2 составляют:
- время нарастания переходной характеристики - не более 0,6 нс;
- время у становления переходной характеристики - не более 4 нс;
- выброс от установившегося значения переходной характеристики - не более 10%.
Эффективное напряжение шума каждого из каналов:
- в режиме «НОРМ» - не более 5 мВ;
- в режиме «СГЛАЖ» - не более 3 мВ.
Долговременный дрейф (за 1 ч после часового прогрева) каждого из каналов - не более 20 мВ.
Кратковременный дрейф (за 5 мин после часового прогрева) каждого из каналов должен быть - не более 10 мВ.
Предел изменения напряжения компенсации каналов 1 и 2 относительно нулевого уровня - не менее 0,8 В.
Допустимая величина импульсного напряжения на входе каждого из каналов относительно нулевого уровня - не менее ±1 В.
Коэффициент развязки между каналами С7-17 осциллографа - 1:50.
Диапазон коэффициентов развертки с шагом 1; 2 и 5, перекрывается с помощью основной и растянутой разверток, находится в пределах - от 50 мкс/дел до 0,1 нс/дел.
Диапазон коэффициентов:
- основной развертки - от 50 мкс/дел до 10 нс/дед;
- растянутой развертки - от 20 мкс/дел до 0,1 нс/дел.
Предел допускаемой основной погрешности коэффициентов развертки С7-17 приведено в таблице:
| Коэффициент развертки | Погрешность | ||
| с коррекцией | без коррекции | с индикатором 813 | |
| Основная развертка от 50 мкс/дел до10 нс/дел | 1% | 3% | 5% |
| Растянутая развертка от 20 мкс/дел до 0,5 нс/дел | 2% | 5% | 6% |
| Растянутая развертка от 0,2 нс/дел до 0,1 нс/дел | - | ||
Допускается увеличение погрешности:
- для коэффициентов развертки от 0,5 нс/дел до 0,1 нс/дел в начале задержки не более 15 нс, составляет - не более 15%;
- на величину не более половины основной погрешности в диапазоне рабочих температур - от +10° С до +35° С.
Указанные погрешности для С7-17 гарантируются в диапазоне температур после часового прогрева - 20±5° С.
Минимальная начальная задержка на основной развертке 50 нс/дел, составляет - не более 75 нс.
Максимальная величина регулируемой задержки в диапазоне основной развертки для С7-17, при коэффициенте развертки:
- 5 мкс/дел - не менее 50 мкс;
- 0,5 мкс/дел - не менее 5 мкс;
- 50 нс/дел - не менее 500 нс.
Число точек стробирования - 128; 256; 512 и 1024.
Число стробирований в одной точке - 1; 2 и 4.
Входное сопротивление тракта синхронизации - 100±10 Ом.
Осциллограф С7-17 выдает следующие сигналы:
- напряжение развертки размахом 1±0,01 В на нагрузке - не менее 100 кОм;
- аналоговое напряжение тракта вертикального отклонения с размахом 1±0,01 В на нагрузке - не менее 100 кОм;
- импульсы яркостной модуляции внешнего индикатора положительной полярности с амплитудой 0,5±0,05 В и импульс подсвета яркой точки амплитудой 1,5±0,2 В, на нагрузке - не менее 100 кОм;
- данные о сигнале, а также о положениях программируемых ручек передней панели прибора в параллельном двоичном коде с уровнями ТТЛ;
- 4-разрядное слово в параллельном двоичном коде с уровнями ТТЛ;
- 16-разрядное слово в параллельном двоичном коде с уровнями ТТЛ;
- импульс отрицательной полярности, соответствующий моменту стробирования, длительностью 1,5±0,45 мкс с амплитудой - 1±0,3 В;
- аналоговое напряжение исследуемых сигналов 1 и 2 какала с размахом не менее 0,5 В, на нагрузке - не менее 100 кОм;
- напряжение развертки с размахом не менее 1±0,1 В, на нагрузке - не менее 100 кОм.
Питание С7-17 осциллографа от сети переменного тока:
- напряжением - 220±22 В;
- частотой - 50±0,25 Гц.
Содержание гармоник - не более 5%.
Мощность, потребляемая от сети при номинальном напряжении - не более 265 В?А.
При синхронизации синусоидальными сигналами диапазон частот синхронизации находится в пределах от 0,1 МГц до 300 МГц, при размахе сигнала от 0,1 В до 1 В с нестабильностью - не более (0,3+0,02?Тр) нс.
При подаче синхронизирующих импульсов с частотой повторения от 10 кГц до 1 МГц для С7-17, амплитудой от 0,2 В до 1 В и с длительностью фронта не более 5 нс, синхронизация устойчивая с нестабильностью - не более (0,1+0,1?Тр) нс, где Тр - длительность развертки на экран.
С7-17 допускает непрерывную работу в рабочих условиях, при сохранении технических характеристик, в течение - 8 ч.
После 8 ч работы повторное включение прибора производится с перерывом - не менее 1ч.
Наработка на отказ - не менее 3000 ч.
Габаритные размеры и масса приведены в таблице:
| Наименование | Без упаковки | В транспортной таре | ||
| Габаритные размеры | Масса | Габаритные размеры | Масса | |
| Преобразователь Я4С-88 | 488?213?576 мм | не более 27 кг | 935?626?354 мм | не более 60 кг |
| Индикатор 813 | 234?182?533,5 | не более 12 кг | 713?364?314 мм | не более 23 кг |
Принцип действия осциллографа С7-17 основан на преобразовании сигнала высокочастотной области спектра в низкочастотную с помощью преобразователя Я4С-88 и передачи аналога сигнала на индикатор 813.
Синхронизация осуществляется как от исследуемого сигнала, так и от внешнего сигнала импульсной или синусоидальной формы.
Допускаются отдельные случаи сбоя синхронизации при изменении параметров синхросигналов в указанных пределах, устранимые органами управления синхронизацией с передней панели прибора.
При работе с ЭВМ цифровые данные о сигнале поступают на ЭВМ и по соответствующим программам происходит их обработка. Результаты обработки можно вывести на индикатор 813 или на печать. С7-17 осциллограф в этом случае работает полностью под управлением ЭВМ.
Условия эксплуатации С7-17:
Нормальные и предельные условия эксплуатации приведены в таблице:
| Условия эксплуатации | Температура | Относительная влажность воздуха | Атмосферное давление |
| Нормальные | от +15° С до +25° С | 65±15% | 100±4 кПа (750±30 мм рт. ст.) |
| Рабочие | от +10° С до +35° С | 80%, при +25° С | от 86 кПа до 106 кП (от 650 мм рт. ст. до 800 мм рт. ст.) |
| Предельные | от -40° С до +50° С | 95%, при +25° С |
