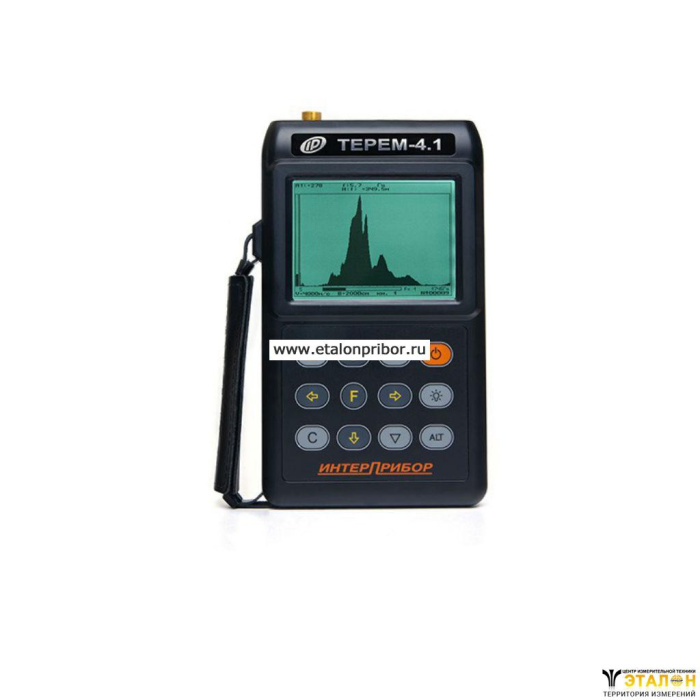

ТЕРЕМ-4.1 системы мониторинга

Назначение и применение ТЕРЕМ-4.1:

• Измерительные комплексы предназначены для длительного мониторинга состояния сложных технических объектов (зданий, сооружений, мостов, строительных конструкций), технологических процессов и других применений
• Комплексы ТЕРЕМ-4 обеспечивают сбор и регистрацию во времени показаний датчиков различных физических величин: линейных и угловых перемещений, давления, силы, напряжений и деформаций, тепловых потоков, влажности, температуры и других параметров

Состав измерительных комплексов ТЕРЕМ-4.1:

• Измерительные комплексы ТЕРЕМ-4 имеют гибкую структуру и включают:
  Регистрирующий блок — управляет работой измерительных модулей, собирает поступающую от них информацию и архивирует её в памяти, связан с измерительными модулями единой 4-проводной линией связи. В состав измерительного комплекса входит только 1 регистрирующий блок.
• Измерительные модули — преобразуют сигналы датчиков в цифровой код, производят вычисления и передают информацию на регистрирующий блок. В состав комплексов ТЕРЕМ-4 могут входить от 1 до 32 измерительных модулей. Для заказа доступна широкая номенклатура модулей, отличающихся количеством и типами обслуживаемых датчиков. Типовые модули имеют 4, 8 или 16 каналов измерений основных величин и 1 или 2 канала измерения параметров окружающей среды (температуры и влажности воздуха)
• Датчики физических величин — в каждом комплексе до 256 датчиков. Количество и типы датчиков подбирают исходя из технического задания заказчика. В состав комплекса могут входить следующие типы датчиков
•  – датчики линейных перемещений (используют для измерения ширины раскрытия трещин);
•  – инклинометры (измерители углов наклона зданий);
•  – тензодатчики;
•  – датчики силы (растяжения, сжатия или универсальные);
•  – датчики влажности материалов;
•  – датчики температуры (поверхности или среды);
•  – совмещённые датчики температуры и влажности воздуха;
•  – датчики плотности теплового потока;
•  – др. датчики, преобразующие измеряемый сигнал в ток или напряжение.
• Конфигурацию системы формируют по техническому заданию заказчика из предлагаемой номенклатуры измерительных модулей и типов датчиков

Преимущества ТЕРЕМ-4.1:

• Малые габариты, многоканальность, многофункциональность и микропотребление
• Инжиниринговая проработка заказов
• Большой выбор готовых технических решений для различных сфер применения, в том числе:
•  – системы мониторинга трещин и углов наклона зданий и сооружений;
•  – многоканальные тензометрические комплексы (в т.ч. для наблюдения за деформацией несущих элементов строительных конструкций);
•  – системы мониторинга температуры и влажности грунтовых оснований дорог;
•  – многоканальные системы измерения температуры различных объектов (например, мониторинг температуры бетона при изотермическом выдерживании или электропрогреве) или температуры и влажности окружающего воздуха ;
•  – системы определения термического сопротивления и сопротивления теплопередаче строительных конструкций;
• Широкая номенклатура измерительных датчиков
• Возможность подключения к регистрирующему блоку нескольких измерительных модулей по единой линии связи упрощает установку комплекса на объект с большим количеством зон контроля
• Аккумуляторное питание и микропотребление гарантируют длительное время автономной работы, а наличие встроенного зарядного устройства позволяет быстро восстановить работоспособность
• Модификации с проводной и беспроводной связью, в т.ч. GSM
• Сервисная компьютерная программа, позволяющая выполнять просмотр и анализ процессов, архивацию, документирование и обработку информации

Основные функции ТЕРЕМ-4.1:

• Регистрация и отображение результатов во временной области на дисплее с подсветкой в графической и табличной форме в процессе работы, их просмотр из архива
• Задание режимов работы: времени запуска, времени цикла, периода регистрации, порогов и сигнализации превышения
• Контроль локальных зон объекта посредством измерительных модулей, ориентированных на один или несколько видов датчиков
• Режим непрерывной регистрации без ограничения по времени, с автоматическим удалением блоков «старой» информации
• Автоматический переход из активного режима в режим микропотребления и обратно

* — параметры зависят от типа датчика
