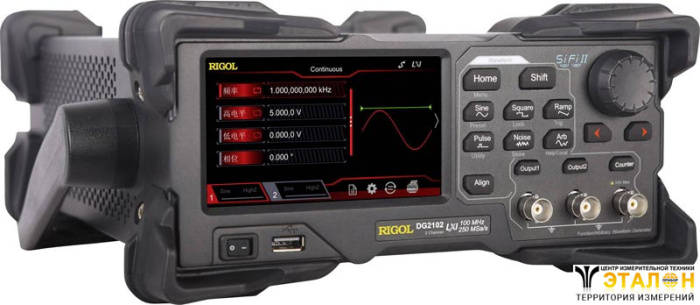

Универсальный генератор сигналов DG2072
Цена:
114 390
₽
" class="bx_big bx_bt_button bx_cart buy-but btn-ux order_btn order_btn_detail" data-quantity="1">В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Снизим цену!
В избранное
Характеристики
Гарантия
36 месяцев
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Генератор сигналов RIGOL DG2072 обладает низким уровнем собственных шумов и высокой функциональностью. Помимо стандартных форм сигнала, он позволяет создавать псевдослучайные последовательности, сигнал RS-232, программируемые последовательности, а также большое количество специальных форм сигнала. Кроме того, генератор сигналов RIGOL DG2072 даёт возможность использовать различные типы модуляции.
Технические характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота | 70 МГц | ||||
| Количество каналов | 2 | ||||
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум Расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал 160 типов специальной формы | ||||
Частотные характеристики | |||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 70 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 20 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 20 МГц | ||||
| пилообразный сигнал | 1 мкГц ~ 1,5 МГц | ||||
| гармоники | 1 мкГц ~ 20 МГц | ||||
| PRBS | 2 кбит/с ~ 50 Мбит/с | ||||
| Двухтональный | 1 мкГц ~ 20 МГц | ||||
| RS-232 | скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400 | ||||
| Последовательность | 2 кВыб/с ~ 60 Мвыб/с | ||||
| белый шум (Гаусс) | полоса 100 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 20 МГц | ||||
| Разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ~ 28°C) | ±(1 ppm от устан. значения + 10 пГц) | ||||
Синусоидальный сигнал | |||||
| Гармонические искажения | Типичное (0 дБм) < -55 дБн (DC ~ 10 МГц) < -50 дБн (>10 МГц ~ 20 МГц) < -40 дБн (>20 МГц ~ 30 МГц) < -35 дБн (>40 МГц) | ||||
| Общие гармонические искажения | < 0,075% (10 ~ 20 кГц, 0 дБм) | ||||
| Негармонические искажения | Типичное (0 дБм) | ||||
| Фазовый шум | Типичное (0 дБм) -105 дБн/Гц @ 10 кГц (10 МГц) | ||||
Прямоугольный сигнал | |||||
| Время нарастания / спада | < 9 нс (1 Вп-п,1 кГц) типичное | ||||
| Выброс | < 5 % (100 кГц, 1 Вп-п) типичное | ||||
| Коэф. заполнения | 0,01% ~ 99,99% (ограничена установленной частотой) | ||||
| Ассиметрия | 1% от периода + 4 нс | ||||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) | ||||
Пилообразный сигнал | |||||
| Нелинейность | < 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное | ||||
| Симмметрия | 0 ~ 100% | ||||
Импульсный сигнал | |||||
| Длительность импульса | ≥ 16 нс ~ 1000 кс (ограничена установленной частотой) | ||||
| Коэф. заполнения | 0,001% ~ 99,999% (ограничена установленной частотой) | ||||
| Время нарастания / спада | ≥ 8 нс (ограничена установленной частотой и длительностью импульса) | ||||
| Выброс | < 5 % (1 Вп-п,1 кГц) типичное | ||||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) | ||||
Специальная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | 16 М точек | ||||
| Вертикальное разрешение | 16 бит | ||||
| Частота дискретизации | Интерполяционный фильтр: 10 выб/с ~ 60 Мвыб/с Пошаговый фильтр: 2 квыб/с ~ 50 Мвыб/с Сглаживающий фильтр: 2 квыб/с ~ 50 Мвыб/с | ||||
| Время нарастания /спада | Интерполяционный фильтр: ≥ 8 нс Пошаговый фильтр: 3 / частота дискретизации Сглаживающий фильтр: 1 / частота дискретизации | ||||
| Джиттер (СКЗ) | Типичное (1 Вп-п) Интерполяционный фильтр:200 пс Пошаговый фильтр: <5 пс Сглаживающий фильтр: <5 пс | ||||
Генератор гармоник | |||||
| Порядок гармоник | ≤ 8 | ||||
| Тип гармоник | четные, нечетные, все, пользовательские | ||||
| Амплитуда гармоник | регулируемая для каждой гармоники | ||||
| Фаза гармоник | регулируемая для каждой гармоники | ||||
Характеристики выхода
| Амплитуда (50 Ом) | 1 мВп-п - 10 Вп-п (≤10 МГц) 1 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц) 1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц) 1 мВп-п ~ 1 Вп-п (>60 МГц) | |
| Точность установки | ±(1%+5 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) | |
| Неравномерность АЧХ | Типичное (синус, 1 В) ±0,1 дБ (≤5 МГц) ±0,2 дБ (>5 МГц ~15 МГц) ±0,3 дБ (>15 МГц ~ 25 МГц) ±0,5 дБ (>25 МГц ~ 40 МГц) ±1,0 дБ (>40 МГц) | |
| Единицы установки | Вп-п, Вскз, дБм | |
| Разрешение | 0,1 мВпп или 4 бит | |
Смещение (50 Ом)
| Диапазон | ±5 Впп АС+DC | |
| Точность установки | ±(1% + 5 мВ + 1,0% от амплитуды) | |
Выход сигнала
| Импеданс | 50 Ом (типичное) | |
| Защита | от короткого замыкания, автоматическое отключение выхода при перегрузке | |
Модуляция
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM |
AM Модуляция (AM)
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Коэффициент модуляции | 0% ~ 120% |
ЧМ Модуляция (FM)
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
ФМ Модуляция (PM)
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Девиация | 0 ~ 360° |
Частотная манипуляция (FSK)
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц ~ 1 МГц |
Амплитудная манипуляция (ASK)
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц ~ 1 МГц |
Фазовая манипуляция (PSK)
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц ~ 1 МГц |
ШИМ модуляция (PWM)
| Несущая | импульсный |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
| Девиация | 0%~100% длительности импульса |
Вход внешней модуляции
| Диапазон напряжения | 75 мВскз ~ ± 5 В DC+AC для АМ, ЧМ, ФМ 5 В TTL уровня для АМн, ЧМн, ФМн |
| Полоса | 50 кГц |
| Импеданс входа | 10 кОм |
Режим свипирования (качания)
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Закон | линейный, логарифмический, ступенчатый |
| Диапазон частот | верхняя и нижняя частота свипирования ограничена несущей частотой |
| Направление | Вверх / Вниз |
| Время свипирования | 1 мс ~ 500 с |
| Время стояния / возврата | 0 мс ~ 500 с |
| Источник запуска | Ручной, внешний, внутренний |
| Маркер | спадающий фронт синхросигнала (программируется) |
Режим пачек импульсов
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC), PRBS, RS-232, последовательность |
| Частота несущей | 2 мГц ~ 20 МГц |
| Количество импульсов в пачке | 1 ~ 1000000 или бесконечное |
| Внутренний период | 1 мкс ~ 500 с |
| Источник стробирования | Внешний запуск |
| Источник запуска | Ручной, внешний, внутренний |
| Задержка запуска | 0 нс ~ 100 с |
Частотомер
| Измеряемый параметр | Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения | |||
| Частотный диапазон | 1 мrГц ~ 240 МГц | |||
| Разрешение по частоте | 7 разрядов/с (время счета = 1 с) | |||
| Диапазон периода | 4 нс ~ 1000 кс | |||
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC | |
| 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 В AC+DC | |||
| 100 МГц ~ 240 МГц | 100 мВскз ~ ±2,5 В AC+DC | |||
| AC связь | 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 Вп-п | ||
| 100 МГц ~ 240 МГц | 100 мВскз ~ ±2,5 Вп-п | |||
| Длительность импульса и коэффициент заполнения (DC связь) | диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс | |||
| Коэффициент заполнения | 0 ~ 100% | |||
| Параметры входа | Входной импеданс | 1 МОм | ||
| Тип свяи | AC, DC | |||
| ФНЧ | ON: полоса 150 кГц, OFF: полоса 240 МГц | |||
| Опасное напряжение (1 МОм) | ±7 В AC+DC | |||
| Система запуска | Уровень запуска: ±2,5 В | |||
| Чувствительность: высокая, низкая | ||||
| Время счета | 1,048 мс (1 мс); 8,389 мс (10 мс); 134,218 мс (100 мс); 1,074 с (1 с); 8,590 с (10 с); > 8,590 с (> 10 с) | |||
Вход запуска
| Уровень | TTL |
| Длительность импульса | > 100 нс |
| Запуск по фронту | нарастающий, спадающий выбирается |
| Время отклика (задержка запуска) | свипирование:< 100 нс (типичное) режим пачек < 350 нс (типичное) |
Выход запуска
| Уровень | TTL |
| Длительность импульса | > 60 нс (типичное) |
| Максимальная частота | 1 МГц |
Двухканальный режим (сдвиг фаз)
| Диапазон | 0° ~ 360° |
| Разрешение | 0,03° |
Вход/выход 10 МГц
| Вход внешнего опорного сигнала | |
| Частота | 10 МГц ± 50 Гц |
| Уровень | 250 мВп-п ~ 5 Вп-п |
| Время блокировки | < 2 c |
| Импеданс | 1 кОм, закрытый вход (AC) |
| Выход внутреннего опорного сигнала | |
| Частота | 10 МГц ± 50 Гц |
| Уровень | 3,3 Вп-п |
| Импеданс | 50 кОм, закрытый вход (AC) |
| Выход синхронизации | |
| Уровень | TTL |
| Импеданс | 50 Ом |
Основные характеристики
| Тип дисплея | Жидкокристаллический, 4,3" TFT, сенсорный Touch Screen, 480 х 272, 16 млн.цветов | |
| Питание | 100~127 В АСскз 45~440 Гц, CATII 100~240 В АСскз 45~65 Гц, CATII | |
| Интерфейс | USB устройство, USB хост, LAN (LXI Core 2011 Device); USB-GPIB (опция) | |
| Потребляемая мощность | не более 30 Вт | |
| Рабочая температура | 10 °C...40 °C | |
| Габаритные размеры | 261,5 х 112 х 318,4 мм | |
| Вес | 3,2 кг (в упаковке 4,5 кг) | |
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
- Генератор сигналов
- Кабель питания
- USB кабель
- Кабель DBC-BC
- Краткое руководство по эксплуатации
Дополнительная комплектация
- аттенюатор 40 дБ RA5040K
- адаптер USB-GPIB
Видео Универсальный генератор сигналов DG2072
Развернуть полное описание
ДОСТАВКА
Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:
- Самовывоз со склада компании ЭТАЛОНПРИБОР
- Доставка через транспортную компанию "Деловые линии"
- Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
- Доставка по Москве и области нашими экспедиторами и курьерами
- Доставка через транспортную компанию "ПЭК"
- Отправка посылкой с помощью Почты России
- Доставка через транспортную компанию покупателя
Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.
ОПЛАТА
Мы принимаем оплату:
- по безналичному расчету
- перечислением денежных средств на расчетный счет для юридических лиц
- банковским переводом для физических.
Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.
Гарантия и возврат
Условия гарантийного обслуживания
- Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
- Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
- Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
- Изделие снимается с гарантийного обслуживания в следующих случаях:
- Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
- Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
- Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
- Использования изделия не по назначению;
- Нарушения правил хранения и транспортирования;
- Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
- Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
- Попадания внутрь влаги, инородных предметов и т.п.
- Неправильном включении в сеть.
- Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
- Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.
Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.
Отзывы о товаре Универсальный генератор сигналов DG2072
Файлы для загрузки
Сервисное обслуживание
Похожие товары
Полезные статьи
Измерительные приборы играют ключевую роль в различных отраслях, начиная от промышленности и строительства, заканчивая медициной и научными исследованиями. Правильная эксплуатация и уход за этими приборами являются залогом точных измерений и долговечности оборудования.
Осциллографы играют ключевую роль в современных лабораториях и на производственных предприятиях, являясь незаменимым инструментом для анализа и визуализации электрических сигналов. Независимо от того, являетесь ли вы инженером-электронщиком, студентом технического вуза или энтузиастом электроники, понимание принципов работы осциллографов, их видов и характеристик, а также правил эксплуатации и ухода за ними, имеет первостепенное значение.
Амперметр предназначен для измерения величины тока в электрических цепях, выраженной в амперах. В основе его работы лежит простой принцип: инструмент позволяет наглядно увидеть мощность тока, потребляемого устройствами, подключенными к сети. Обычно амперметр подключают в цепь с нагрузкой, поэтому ток, протекающий через него, идентичен току, проходящему через любой другой элемент цепи, будь то нагреватель, мотор или лампочка.
На этапах возведения, отделки и монтажа различных сооружений большую роль играют точность разметки и идеальное выравнивание. Достижение профессиональных стандартов качества возможно при использовании лазерного нивелира. Для выбора подходящей модели целесообразно ознакомиться с механизмом работы этих устройств.
В сфере строительства и дизайна, где важно точно определить параметры пространства, используются специализированные устройства для разметки — лазерные нивелиры. Ротационные модели таких инструментов выполняют проекции линий с помощью вращающегося лазерного луча. Ротационные нивелиры идеально подходят для больших открытых пространств.
Вольтметр — это электрический измерительный прибор, предназначенный для измерения напряжения в электрической цепи. От точности его показаний во многом зависит безопасность и эффективность работы электрооборудования. Но как же он устроен? Давайте разберемся.
Газоанализаторы – это высокотехнологичные устройства, которые используются для определения состава газовых смесей и измерения концентрации отдельных компонентов. Они играют важную роль в различных отраслях, таких как экология, промышленность, медицина и других. Понимание принципа работы этих устройств поможет лучше понять, как они способны предоставить точные и надежные данные. Давайте рассмотрим устройство и принцип действия газоанализатора.
Омметр — это измерительное устройство, предназначенное для определения сопротивления электрических цепей и элементов. Этот прибор играет важную роль в работе электротехников, электронщиков и других специалистов, работающих с электротехническим и электронным оборудованием. Ниже мы рассмотрим, где и как используется омметр.
Муфельная печь — это специализированное оборудование, которое применяется для высокотемпературного нагрева различных материалов и веществ. В ней проводятся разнообразные термические процессы, такие как прокаливание, сжигание, плавление и др. В данной статье мы поговорим о том, что представляет собой муфельная печь, как она работает и где применяется.
Вольтметр является неотъемлемым инструментом в области электроники и электротехники. Этот прибор позволяет измерять электрический потенциал (напряжение) между двумя точками в электрической цепи. Представим подробный обзор областей, где применяется вольтметр.Новинки
Цена: 4 076
₽
В корзину
Хит продаж
Цена: 50 200
₽
В корзину
Хит продаж
Цена: 813
₽
В корзину
Хит продаж
Цена: 34 220
₽
В корзину
Хит продаж
Недавно просмотренные
ИНН: 5029242996
ОГРН: 1195081019836
ОГРН: 1195081019836
