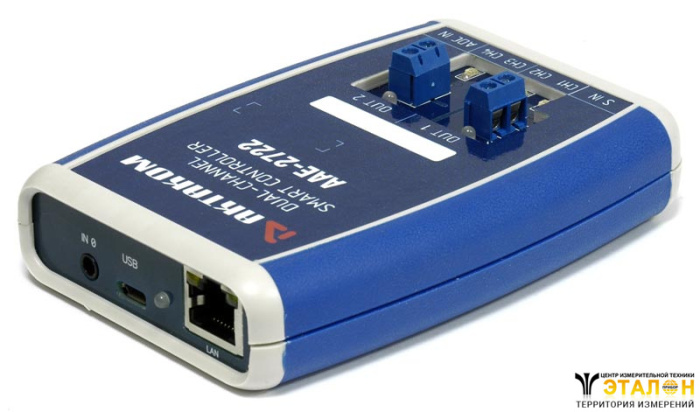

Универсальный контроллер LAN/USB с двумя исполнительными каналами (реле) ААЕ-2722
" class="bx_big bx_bt_button bx_cart buy-but btn-ux order_btn order_btn_detail" data-quantity="1">В корзину
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Модуль ААЕ-2722 многофункциональный 2 канальный предназначен для работы в системах лабораторной, офисной, домашней автоматизации при построении систем контроля и управления. Модуль содержит два аналогово-цифровых входа-выхода и два релейных выхода (нормально разомкнутый «сухой контакт»).
Модуль выпускается в различных комбинациях конфигурации аналогово-цифровых входов. Один цифровой канал (4-проводной типа I²C) предназначен для подключения различных внешних плат или датчиков с цифровым выходом. Вход синхронизации предназначен для запуска или остановки процессов преобразования данных в модуле или формирования отметки времени при проведении измерений.
Все управление модулем и передача данных из него осуществляется через интерфейсы USB и LAN.
Питание модуля (5 В) осуществляется от разъема интерфейса USB.
Модуль не имеет гальванической развязки по аналоговым входам, цифровому интерфейсу, входу синхронизации, питанию 5 В и интерфейсу USB. Гальваноразвязка (модуля от ПК) реализована в интерфейсе LAN.
Технические характеристики
Основные технические характеристики
- Аналогово-цифровые входные каналы: 2
- Тип входного разъема: винтовой терминал
- Входное сопротивление 10 кОм
- Диапазон аналогового сигнала 2,048 B (постоянный ток или переменный ток — действующее значение)
- Максимальное входное напряжение 5 B
- Разрядность преобразователя двоичных 10 разрядов
- Максимальная частота преобразования по каждому каналу 5 раз в секунду
- Один цифровой канал (4-проводный, интерфейс типа I²C)
- Тип входного разъема (конструкция) — мини USB, в разъеме присутствуют сигналы +5 B, общий (земля).
- Интерфейсы для передачи измеренных данных и управления модулем: USB 1.1, LAN
Вход внешней синхронизации
- Тип входного разъема: винтовой терминал
- Входное сопротивление 10 кОм
- Порог срабатывания по входу синхронизации 2 В
- Максимальное входное напряжение входа синхронизации 5 B
Релейные выходы
- Тип «сухой контакт», нормально разомкнут
- Максимальное рабочее напряжение / ток 250 В / 2 A (переменный ток), 30 В / 2 A (постоянный ток)
Для настройки сетевых параметров для работы по интерфейсу LAN используется программа ANC, при подключении модуля по интерфейсу USB.
Модуль ААЕ-2722 поддерживает автоматическое определение основного рабочего интерфейса связи с ПК. При подключении модуля через разъем USB к ПК модуль определяет подключение (активный интерфейс) как USB. При питании через USB разъем, подключенный к зарядному устройству или USB, модуль определяет подключение (активный интерфейс) как LAN.
Возможности программного обеспечения
Aktakom Smart Controller (ASC) предназначено для управления и программирования (для работы по заданной программе в автономном режиме) модуля ААЕ-2722.
Имеет два режима работы: административный и пользовательский. Административный режим позволяет запрограммировать работу модуля в автономном режиме, пользовательский — запустить / остановить введенную в модуль программу или включить/ выключить исполнительные реле модуля, вне зависимости от работы программы.
Программирование модуля для работы в автономном режиме поддерживает функции:
- Таймер (включение/ выключение реле) по двум каналам
- Часы (астрономическое время) (включение выключение реле) по двум каналам
- Срабатывания реле по результатам измерений
- Произвольная программа, введенная пользователем на основе простого мнемоязыка.
Одна программа в модуле обеспечивает работу обоих каналов реле.
Данное программное обеспечение позволяет быстро и при минимальных затратах конфигурировать управленческие процессы (функции) наиболее часто требующие малой автоматизации в лаборатории или в офисе.
Таймер
Таймер включения /выключения двух каналов реле в заранее заданные периоды времени дает возможность дистанционного пользовательского включения / выключения в любое время (т.е. независимо от автономной программы, записанной в модуле). Таймер задает относительные интервалы времени и не связан с астрономическим временем.
Типичный пример применения — включение освещения (нагревателя, электродвигателя, электрозамка и т.п.), например, на 20 минут (длительность задана администратором), после подачи команды «пуск» (через 20 минут выключится автоматически). Команда подается пользователем.
При этом одновременно можно (пользователь) включить и выключить указанные устройства в любой момент на любую длительность по командам включить / выключить.
При этом пользователей одного модуля (по интерфейсу LAN) может быть до 16 одновременно. В модуле реализован алгоритм обработки событий (FIFO).
Часы
Часы привязываются к астрономическому времени.
Типичный пример применения — включение освещения (нагревателя, электродвигателя, электрозамка и т.п.), например, на 20 минут (длительность задана администратором) в заранее заданное время дня (время задано администратором).
Команда старт / стоп может подаваться пользователем. При остановке программы часы не сбрасываются. При этом независимо от работы по часам можно (пользователь) включить и выключить указанные устройства в любой момент на любую длительность по командам включить / выключить.
При этом пользователей у одного модуля (по интерфейсу LAN) может быть до 16 одновременно. В модуле реализован алгоритм обработки событий (FIFO).
Результаты измерений
Типичное применение — термостат (поддержание заданной температуры)
Произвольная программа
Для формирования произвольной программы используется встроенный мнемоязык.
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
- прибор - 1шт.
- краткое руководство по эксплуатации - 1шт.
- упаковочная тара - 1шт.
- Программное обеспечение
- AAE-27xx_SDK_Base Базовый комплект средств разработки ПО
- Aktakom AULServer Программное обеспечение AUL Сервер
- ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
- ASC Light Aktakom Smart Controller Программа управления
Дополнительная комплектация
- Программное обеспечение
- ASC Aktakom Simple Controller Программа управления
- ASC Aktakom Smart Controller Программа управления
- ААЕ-27xх_SDK Полный комплект средств разработки ПО
