Описание

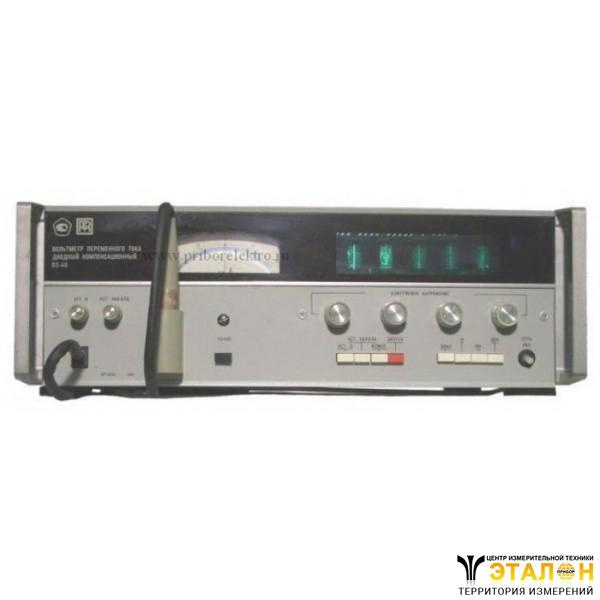

Вольтметр В3-49 (В3 49, В349, b3-49, b3 49, b349)
Предназначен для измерения среднеквадратического значения напряжения переменного тока синусоидальной формы и применяется для поверки и градуировки электронных вольтметров, поверки генераторов стандартных сигналов по уровню выходного напряжения, а также в качестве рабочего прибора
Диапазон измерения 10мВ – 100В.
Погрешность 0,2%.

Вольтметр В3-49 переменного тока диодный компенсационный предназначен для измерения среднеквадратического значения напряжения переменного тока синусоидальной формы и применяется для поверки и градуировки электронных вольтметров, поверки генераторов стандартных сигналов по уровню выходного напряжения, а также в качестве рабочего прибора.

Нормальные условия эксплуатации:

- температура окружающего воздуха 293±5 К (20±5 °С);

- относительная влажность 65±15%;

- атмосферное давление 100±4 кПа (750±30 мм рт. ст.);

- напряжение сети питания 220 ±4,4 В. Рабочие условия эксплуатации:

- температура окружающего воздуха от 278 К (5°С) до 313 К (40 °С);

- относительная влажность воздуха до 90% при температуре 303 К (30 °С);

- атмосферное давление 100 ±4 кПа (750±30 мм рт. ст.);

- напряжение сети питания 220±22 В, частотой 50±0,5 Гц и содержанием гармоник до 5% и 220±11 В частотой 400 +28/-12 Гц и содержанием гармоник до 5%.

Технические данные

Диапазон измеряемых прибором Вольтметр В3-49 напряжений от 10мВ до 100В перекрывается четырьмя поддиапазонами с дискретностью 10^-4 от конечного значения поддиапазона:

а) от 10,00мВ до 100,00мВ

б) от 0,1000В до 1,0000В

в) от 1,000В до 10,000В

г) от 10,00В до 100,00В

Нормальная область частот измеряемых переменных напряжений от 20 Гц до 10 МГц, рабочая - свыше 10 МГц до 1000 МГц. Основная погрешность прибора в нормальной области частот, выраженная в процентах от показания прибора, не превышает:

δ_осн=± (0,2 + 0,08/U) % (1),

где U - показание прибора в вольтах.

Среднее квадратическое отклонение случайной составляющей погрешности (S) не превышает одной десятой основной, погрешности.

Погрешность прибора Вольтметр В3-49 в рабочей области частот, выраженная в процентах от показаний прибора относительно усредненных частотных характеристик, не превышает:

δ=±(0,2 + 0,08/U + 0,008f) % (2),

где f - частота измеряемого напряжения в МГц. При индивидуальной аттестации измерительных диодов погрешность прибора в рабочей области частот относительно индивидуальных частотных характеристик не превышает

δ=±(0,2 + 0,08/U + 0,0035f) % (3)

К аттестованным диодам должна прилагаться индивидуальная характеристика их частотной погрешности. Изменение показаний прибора, вызванное отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего интервала температур от 278 К (5°С) до 313 К (40 °С), не превышает половины значения основной погрешности на каждые 10 К изменения температуры.

Изменение показаний прибора Вольтметр В3-49, вызванное отклонением напряжения питания частотой 50±0,5 Гц, от номинального значения на ±22 В и отклонением напряжения питания частотой 400 +28/-12 Гц от номинального значения на ±11 В, не превышает половины основной погрешности. При этом допускается коррекция нуля и напряжения накала органами управления.

Активное входное сопротивление прибора, измеренное на частоте 100 МГц, не менее 80 кОм. Входная емкость прибора не превышает 1,5 пФ. Коэффициенты стоячей волны (К.С.В.Н.) с подключенным пробником и нагрузками согласованными Э9-001 и Э9-002 не более значений, указанных в табл. 1.

Таблица 1

Соединитель	Частота, МГц
	300	700	1000
	Коэффициент стоячей волны
С-010	1,1	1,3	1,5
С-011	1,1	1,3	1,5

Сопротивление изоляции прибора Вольтметр В3-49 не менее: корпус прибора - измерительные цепи - 1000 МОм; экран - корпус прибора - 1 МОм.

Вольтметры В3-49 обеспечивают свои технические характеристикой в пределах норм, установленных ТУ, после времени самопрогрева, равного 30 мин.

Прибор сохраняет свои технические характеристики в пределах норм, установленных ТУ, при питании его от сети переменного тока, напряжением 220±22 В частотой 50±0,5 Гц и содержанием гармоник до 5% и напряжением сети 220±11В частотой 400 +28/-12 Гц и содержанием гармоник до 5%.

Мощность, потребляемая прибором от сети при номинальном напряжении, не превышает 65 ВА. Прибор обеспечивает возможность дистанционного управления компенсационным напряжением и поддиапазонами измерений, а также дистанционного контроля баланса нуль-индикатора.

Примечание. Установка нуля и напряжения накала диода дистанционно не предусмотрена.

Вольтметр В3-49 имеет выход на внешнее цифропечатающее устройство (ЦПУ) в коде 8-4-2-1. Прибор выдает команду ЗАПУСК для запуска ЦПУ после измерения (получения баланса нуль-индикатора). Прибор допускает непрерывную работу в рабочих условиях в течение 8 ч. при сохранении своих технических характеристик в пределах норм, установленных ТУ. При этом обеспечивает нормальные режимы ЭВП, ППП деталей и элементов в пределах норм стандартов и ТУ на них.

Примечание. Время непрерывной работы не включает в себя время самопрогрева.

Вольтметры В3-49 сохраняют свои технические характеристики в пределах норм, установленных ТУ, после замены в них измерительного диода 6Д24Н из комплекта ЗИП.

Диоды в комплекте ЗИП каждого прибора подобраны по параметру «К» диода. Режимы работы элементов схемы соответствуют нормам, установленным в стандартах и технических условиях на них.

Наработка на отказ не менее 5 400 ч. Срок службы 5 лет. Технический ресурс 15000 ч. Габаритные размеры прибора 490х175х475 мм. Габаритные размеры укладочного ящика с приемкой заказчика 740х373х616 мм. Габаритные размеры укладочного ящика с приемкой ОТК 612х195х515 мм. Габаритные размеры транспортной тары 1064х562х768 мм. Масса прибора Вольтметр В3-49 не более 20 кг. Масса прибора с упаковкой не более 50 кг. Масса прибора с транспортной тарой не более 100 кг.
