Описание

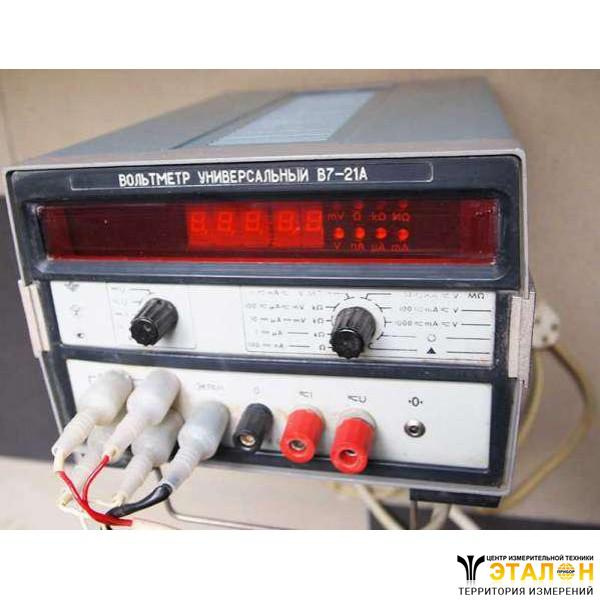

Вольтметр В7-21А универсальный (В721А, В-7-21-А, В 7 21 А, b7-21a, В-721А, В 721А, b721a, b-7-21a, b 7 21a, b-721a, b 721a)

Вольтметр В7-21А универсальный предназначен для измерения: напряжения и силы постоянного тока; напряжения и силы переменного тока; активного сопротивления. Вольтметр может применяться для контроля и измерения указанных параметров при производстве радиоаппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях, при проведении ремонтных и регламентных работ.

В вольтметре предусмотрена возможность дистанционного управления и вывода информации о результате измерения на внешнее цифропечатающее устройство (ЦПУ).

Технические характеристики приборов вольтметры В7-21А универсальные:

Температура окружающего воздуха от 263К до 323К (от -10?С до +50°С);

Относительная влажность воздуха до 98% при температуре 298К (25?С);

Атмосферное давление от 84кПа до 106кПа;

Диапазоны измерений электрических величин соответствуют значениям, указанным в табл. 1;

Таблица 1 Диапазоны измерений электрических величин В7-21А

Наименование измеряемых величин

Диапазон измерения

1. Напряжение постоянного тока

2. Напряжение переменного тока

3. Сила постоянного тока

4. Сила переменного тока

5. Активное сопротивление

6. Частотный диапазон измеряемых напряжений переменного тока

7. Частотный диапазон измерения силы переменного тока

1?10^-6В-10³В

1?10^-5В-10³В

1?10^-11А-10А

1?10^-8А-10А

1?10^-2 Ом-1,2?10⁷ Ом

20Гц-1?10⁵Гц

20Гц-20?10³Гц

Диапазоны измерений разделены на поддиапазоны в соответствии с табл. 2;

Таблица 2 Поддиапазоны измерений электрических величин В7-21А

Наименование измеряемых величин	Предел измерений	Поддиапазон измерений
1. Напряжение постоянного тока	«=10мВ» «~100мВ» «~1В» «~10В» «~100В» «~1000В»	от 1 10^-6В до 1?10^-2В от 1 10^-5В до 1?10^-1В от 1 10^-4В до 1В от 1 10^-3В до 10В от 1 10^-2В до 1?10²В от 1 10^-1В до 1?10³В
2. Напряжение переменного тока	«~100мВ» «~1В» «~10В» «~100В» «~1000В»	от 1 10^-5В до 1?10^-1В от 1 10^-4В до 1В от 1 10^-3В до 10В от 1 10^-2В до 1?10²В от 1 10^-1В до 1?10³В
3. Сила постоянного тока	«=100нА» «=1мкА» «=10мкА» «~100мкА» «~1мА» «~10мА» «~100мА» «~1000мА» «~10А»	от 1 10^-11А до 1?10^-7А от 1 10^-10А до 1?10^-6А от 1 10^-9А до 1?10^-5А от 1 10^-8А до 1?10^-4А от 1 10^-7А до 1?10^-3А от 1 10^-6А до 1?10^-2А от 1 10^-5А до 1?10^-1А от 1 10^-4А до 1А от 1 10^-3А до 10А
4. Сила переменного тока	«~100мкА» «~1мА» «~10мА» «~100мА» «~1000мА» «~10А»	от 1 10^-8А до 1?10^-4А от 1 10^-7А до 1?10^-3А от 1 10^-6А до 1?10^-2А от 1 10^-5А до 1?10^-1А от 1 10^-4А до 1А от 1 10^-3А до 10А
5. Активное сопротивление	«100 Ом» «1 кОм» «10 кОм» «100 кОм» «1 МОм» «10 МОм»	от 1 10^-2 Ом до 1?10² Ом от 1 10^-1 Ом до 1?10³ Ом от 1 Ом до 1?10⁴ Ом от 10 Ом до 1?10⁵ Ом от 1 10² Ом до 1?10⁶ Ом от 1 10³ Ом до 1,2?10⁷ Ом

Вольтметр В7-21А обеспечивает автоматический выбор пределов измерения напряжения и силы постоянного тока, активного сопротивления;

Определение полярности при измерениях напряжения и силы постоянного тока производятся автоматически;

Пределы допускаемой относительной основной погрешности измерения напряжения постоянного тока В7-21А:

на пределах «=10мВ», «~100мВ»

? = ±[0,06+0,03(|U_к/U_х|-1)];

на пределе «~1В»

? = ±[0,04+0,02(|U_к/U_х|-1)];

где ? - пределы допускаемой относительной основной погрешности в процентах от измеряемой величины; U_к - конечное значение установленного предела измерения; U_х - показания вольтметра;

Пределы допускаемой относительной основной погрешности при измерении силы постоянного тока В7-21А:

? = ±[0,1+0,04(|I_к/I_х|-1)];

на пределе «~1мА»

? = ±[0,03+0,03(|I_к/I_х|-1)];

где ? - пределы допускаемой основной погрешности в процентах от измеряемой величины;

I_к - конечное значение установленного предела измерения; I_х - показания вольтметра;

Пределы допускаемой относительной основной погрешности при измерении напряжения переменного тока В7-21А:

на пределах «~100мВ», «~1В» в диапазоне частот от 20Гц до 400Гц и на пределе «~1В» в диапазоне частот от 10Гц до 50Гц

? = ±[0,4+0,05(|U_к/U_х|-1)];

в диапазоне частот от 10кГц до 50кГц на пределе «~100мВ»

? = ±[0,4+0,15(|U_к/U_х|-1)];

в диапазоне частот от 400Гц до 10кГц

? = ±[0,2+0,05(|U_к/U_х|-1)];

на пределах «~10В», «~100В», «~1000В» в диапазоне частот от 20Гц до 20кГц

? = ±[0,4+0,05(|U_к/U_х|-1)];

на пределах «~100мВ», «~1В» в диапазоне частот от 50кГц до 100кГц

? = ±[1+0,1(|U_к/U_х|-1)];

Предел допускаемой основной погрешности измерения силы переменного тока В7-21А:

на пределах «~100мкА», «~1мА» в диапазоне частот от 20Гц до 20кГц

? = ±[0,4+0,05(|I_к/I_х|-1)];

на пределах «~10мА», «~100мА» в диапазоне частот от 20Гцдо 20кГц

на пределе « ~10А» на частоте 50Гц

? = ±[0,6+0,05(|I_к/I_х|-1)];

на пределе «~1000мА» в диапазоне частот от 50Гц до 1000Гц

? = ±[0,4+0,05(|I_к/I_х|-1)];

где ? - пределы допускаемой относительной основной погрешности в процентах от измеряемой величины; I_к - конечное значение установленного предела измерения; I_х - показание вольтметра;

При измерении напряжения и силы переменного тока вольтметр В7-21А градуируется в среднеквадратических значениях. Основная погрешность обеспечивается при измерении напряжений и силы переменного тока синусоидальной формы с содержанием гармоник не более 0,2%, кроме пределов «~100мА», «~1000мА» и «~10А» где содержание гармоник не более 2%. Изменение показаний вольтметра, обусловленное искажением синусоидальной формы кривой измеряемых величин, не превышает: половины предела допускаемой относительной основной погрешности при коэффициенте гармоник, в процентах, не превышающем предела допускаемой относительной основной погрешности при коэффициенте гармоник, в процентах.

Пределы допускаемой относительной основной погрешности при измерении активного сопротивления В7-21А:

? = ±[0,1 +0,04(|R_к/R_х|-1)];

на пределе «1 кОм»

? = ±[0,06 +0,02(|R_к/R_х|-1)];

где ? - пределы допускаемой относительной основной погрешности в процентах от измеряемой величины; R_к - конечное значение установленного предела измерения; R_х - показание вольтметра;

Входное сопротивление вольтметра В7-21А при измерении напряжения постоянного тока не менее 1 ГОм на пределах «=10мВ», «~100мВ», «~1В» и 10 МОм±0,5 МОм на пределах «~10В», «~100В», «~1000В».

Питание вольтметра осуществляется от сети переменного тока напряжением 220В±22В и частотой 50Гц±0,2Гц и содержанием гармоник до 5%;

Мощность, потребляемая вольтметром В7-21А от сети при номинальном напряжении, не превышает 14В?А, при максимальном напряжении - не более 18В?А;

Время непрерывной работы вольтметра в рабочих условиях не менее 16 часов с последующим перерывом не менее 1 часа;

Вольтметр сохраняет свои технические характеристики в пределах норм после замены в нем блока индикации и блока синхронизирующего при подрегулировке с помощью внешних органов подстройки;

Масса В7-21А - 5,3кг;

Габариты В7-21А - 290х200х142мм.
