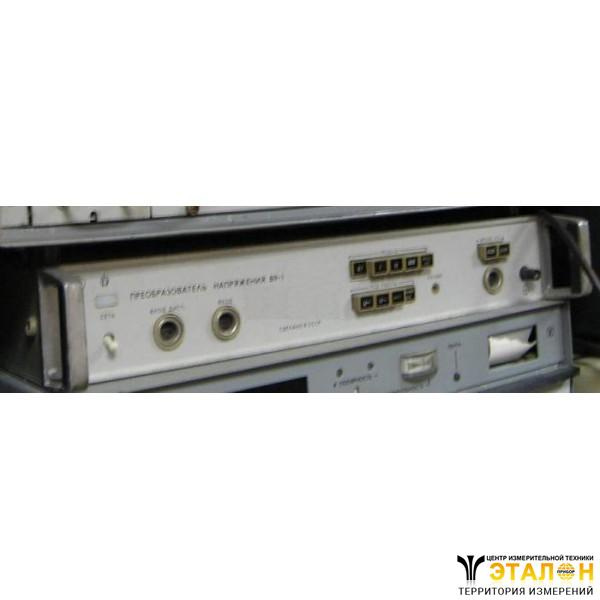

Преобразователь напряжения В9-1 (В91, В9 1, b9-1, b91, b9 1)
Преобразователь В9-1 напряжения предназначен для линейного преобразования переменного напряжения в напряжение постоянного тока по уровню средневыпрямленного значения. Применяется совместно с цифровыми вольтметрами постоянного тока. Обеспечивает работу в ручном и дистанционном режимах.
Диапазон частот прибора Преобразователи напряжения В9-1 - 10Гц-1МГц, диапазон преобразуемых напряжений 1мВ-100В на поддиапазонах 0,1В-1В-10В-100В.
Погрешность преобразования (в процентах):
± (0,3 + 0,2 Uк/U) - на частотах 100Гц - 100кГц;
± (0,6 + 0,2 Uк/U) - на частотах 30-100Гц;
± (2 + Uк/U) - на частотах 10-30 Гц, 0,1-1 МГц.
Время установления выходного напряжения 0,2с и 0,5 с.
Выходное напряжение при значении сигнала, соответствующем конечному значению установленного поддиапазона на нагрузке 1МОм, 1 В. Выходное сопротивление постоянному току преобразователя 200 кОм; входное сопротивление 10МОм (0,1В) и 1МОм (1В; 10В; 100В); входная емкость 50 пФ.
Габаритные размеры прибора Преобразователь напряжения В9-1 - 400x95x475 мм; масса 15 кг.
