Комплект преобразователей напряжения В9-25
Также это изделие может называться: В9 25, В925, v9-25, v9 25, v925, b9-25, b9 25, b925.
В9-25 комплект преобразователей напряжения предназначен для точного измерения переменных напряжений путем электротеплового сравнения их уровня с постоянным напряжением вместе с цифровым вольтметром постоянного напряжения.
Комплекты В9-25 применяются при поверке калибраторов переменного напряжения видов В1, Н4 и Н5, а также при поверке вольтметров переменного напряжения видов В3, В4, В7; генераторов - Г3, Г4 и аттенюаторов - Д2.

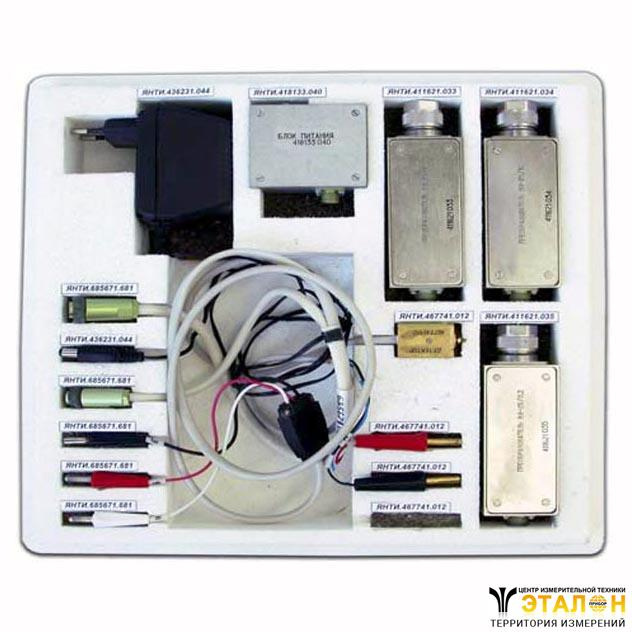

Комплекты преобразователей представлены тремя независимыми блоками В9-25/0,2; В9-25/10; В9-25/2 точного линейного преобразования среднеквадратических значений переменных напряжений широкополосных сигналов в постоянные напряжения.
Технические характеристики В9-25:
Диапазон частот сигналов - от 5 Гц до 200 МГц.
Выходное сопротивление - не более 1 Ом.
Предел допускаемой частотной погрешности преобразования для В9-25 в диапазоне частот:
- до 5 Гц - ±0,5%;
- до 5 МГц; до 10 Гц - ±0,15%;
- до 20 Гц - ±0,05%;
- до 1 МГц - ±0,1%;
- до 10 МГц - ±0,25%;
- до 30 МГц - ±0,4%;
- до 50 МГц - ±1%;
- до 100 МГц - ±5%.
Характеристики независимых блоков представлены у таблице:
Параметр | В9-25/0,2 | В9-25/2 | В9-25/10 |
Диапазон среднеквадратических напряжений сигналов | от 10 мВ до 0,5 В | от 0,2 В до 3,5 В | от 1 В до 10 В |
Коэффициент преобразования | 1 | 1 | 0,1 |
Пределы допускаемой основной погрешности коэффициента преобразования | при 0,2 В | ±0,1% | при 2 В | ±0,05% | при 10 В | ±0,05% |
при 0,1 В | от ±0,1% до ±0,15% | при 1 В | от ±0,05% до ±0,1% | при 5 В | от ±0,05% до ±0,1 |
при 0,01 В | от ±0,15% до ±18% | при 0,1 В | от ±0,15% до ±18% | при 0,5 В | от ±0,1% до ±18% |
Входное сопротивление | 50±0,125 Ом | 600±3 Ом |
Диапазон рабочих температур - от +15° С до +25° С.
Питание от сети переменного тока:
- с напряжением - 220 В;
- с частотой - 50 Гц.
Потребляемая мощность от сети переменного тока - 9 В?А.
Габаритные размеры составляющих комплекта В9-25:
- каждого блока преобразователя - 115?40?30 мм;
- АС-DC адаптера - 60?60?60 мм;
- промежуточного модуля питания - 40?40?20 мм.
Масса каждого блока преобразователя, АС-DC адаптера, промежуточного модуля питания - не более 0,3 кг.
