WW1071-2 генератор — эффективное решение для быстрой и точной настройки радиоэлектронной аппаратуры. Модель рассчитана на работу в широком частотном диапазоне, у нее минимальный уровень искажений и высокая стойкость к негативным внешним воздействиям. Выполнена в компактном надежном корпусе, имеет удобный для транспортировки и работы вес, а также интуитивно понятное управление, поэтому долгой специальной подготовки к использованию не потребуется. WW1071-2 генератор и другие разработки бренда отвечают строгим стандартам и поставляются с длительной гарантией. Они внесены в государственный реестр.
Особенности WW1071-2 генератор
Генераторы сигналов произвольной формы WW5061, WW5062, WW1071, WW1072, WW2571, WW2572, WW1281 предназначены для генерирования стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы в диапазоне частот от 0,1 мГц до 400 МГц по одному или двум каналам в зависимости от модели.
Принцип работы генератора основан на воспроизведении сигналов с помощью цифро- аналогового преобразователя (ЦАП) под управлением микропроцессора. Цифровые отсчёты с информацией о форме сигнала поступают из оперативной памяти прибора на ЦАП, который работает с переменной частотой дискретизации. Для формирования требуемой частоты выходного сигнала микропроцессор выбирает соответствующие значения частоты дискретизации и длины памяти с цифровыми отсчетами сигнала. Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем. В режиме генерирования сигналов произвольной формы настройку частоты дискретизации и длины памяти с цифровыми отсчетами сигнала производит пользователь, при этом доступна возможность управления памятью: деление ее на сегменты и формирование последовательностей сегментов с произвольным числом повторов. Дополнительный выход синхронизации позволяет получить сигнал, синфазный с основным сигналом, и с регулируемой задержкой между ними. Двухканальные модели генераторов генерируют синфазные сигналы по обоим каналам, что позволяет использовать их в качестве источников для векторной модуляции. Генераторы обеспечивают генерацию в режимах: непрерывном, с синхрозапуском (по внешнему сигналу, команде дистанционного управления или ручному запуску) и смешанном; а также поддерживают мультигенераторную синхронизацию для создания многоканальных систем.
В память генератора заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный и т. д. Для всех видов сигналов имеется возможность введения постоянного смещения. Предусмотрены режимы импульсной, амплитудной, частотной и фазовой модуляций (внутренней и внешней), частотной и фазовой манипуляций, режим качания частоты. Режим формирования сигналов произвольной формы, произвольных видов модуляции, управление памятью для создания последовательностей сегментов осуществляется с помощью специального программного обеспечения через внешний компьютер.

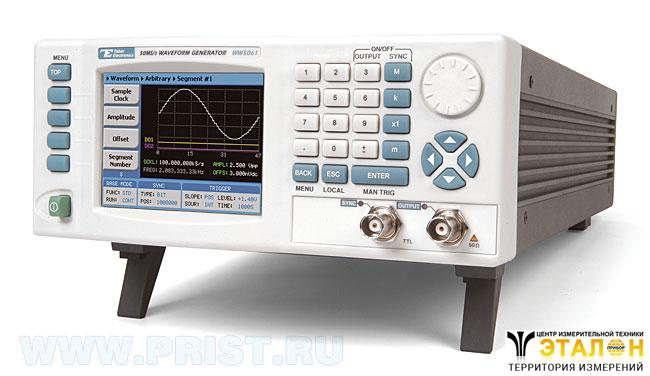

Генератор выполнен в корпусе настольного исполнения. На передней панели генератора расположены:
-табло для отображения режимов работы и значений параметров воспроизводимых сигналов;
-ряд кнопок, обеспечивающих выбор требуемых режимов работы и установку параметров;
-разъемы основных выходов прибора для выдачи различных видов сигналов и разъем выхода синхронизации;
На задней панели генератора расположены:
-разъем сетевого питания;
-интерфейсы дистанционного управления КОП, USB и LAN;
-разъемы выхода внутреннего опорного генератора и входа внешней опорной частоты;
-специальные разъемы для мультигенераторной синхронизации;
-разъем внешней синхронизации.
Модели генераторов различаются диапазоном частот дискретизации, разрядностью ЦАП и количеством каналов. Кроме этого, модели WW2571/2572 имеют 16-канальный параллельный логический выход для формирования цифровых последовательностей.
Генераторы применяются в лабораторных условиях при исследованиях, настройке и испытаниях систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении, машиностроении, геофизике, биофизике.
Технические характеристики WW1071-2 генератор
Количество каналов | 1 |
Частотный диапазон ОТ | 0,1 мГц |
Частотный диапазон ДО | 50 МГц |
Опорный генератор (погрешность установки частоты) | ±1×10-6 |
Выходной уровень (минимум) | 10 мВ |
Выходной уровень (максимум) | 10 В |
Выходной импеданс (Ом) | 50 |
ЦАП (бит) | 14 |
Память (СПФ) | 4 МБ |
Виды модуляции | АМ | ЧМ | ЧМн |
ГКЧ | Да |
BURSTПакетный режим | Да |
Экран (см, разрешение) | ЖК | 8,9 см |
Особенности | Режим последовательного формирования произвольного сигнала из различных сегментов с возможностью циклического повторения сегмента | в последовательности. Стандартные формы – 10 видов. ПО ArbConnection для формирования сигнала произвольной формы. |
Интерфейс | USB | LAN | GPIB |
| |
