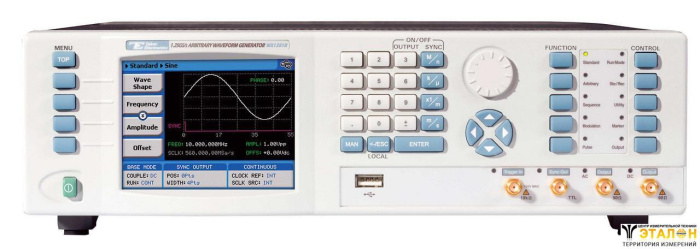

Главная > Каталог > Радиоизмерительные приборы > WX1284C - генератор сигналов специальной формы

Цена:

по запросу

Общая стоимость 0 руб.

В корзину

Купить в 1 клик

Нашли дешевле?
Снизим цену!

В избранное

Характеристики

Гарантия

60 месяцев

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Бесплатная доставка от 50000₽

Безналичный расчет для юридических лиц

Самовывоз со склада компании ЭТАЛОНПРИБОР

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Доставка и оплата
Гарантия и возврат
Отзывы
Сервис

Описание

Особенности генератора сигналов WX1284С:

Максимальная частота выходного сигнала: до 500 МГц - синус, до 350 МГц – меандр/ импульс, 125 МГц для остальных
Частота дискретизации 1,25 ГГц
Амплитуда сигнала до 8 В (пик-пик) на высокоомном выходе или 4 В (пик-пик) на нагрузке 50 Ом
Число выходных каналов: 1 (WX1281С) , 2 (WX1282С), 4 ((WX1282С)
Разрядность ЦАП 14 бит
Три переключаемых диапазона регулировки выхода
Различные Виды модуляции: АМ, ЧМ, ГКЧ, FSK, ASK, (n)PSК, (n)QAM
Специальный интерфейс управления последовательностью
Память для формирования сигнала 16 МБ (опция – 32 МБ)
Упрощённый режим формирования и контроля формирования последовательностей в сегментированном режиме
Интеллектуальные системы запуска: удержание, ожидание, детектирование, прерывание или перезапуск
Внутренняя память 4 Гб для сохранения форм сигнала
ПО для формирования сигнала произвольной формы
Большой цветной ЖК-дисплей (диагональ 4 дюйма)
Интерфейсы ДУ: USB, LAN, GPIB
Гарантия 5 лет

Технические характеристики генератора сигналов WX1284С:

ХАРАКТЕРИСТИКИ	ПАРАМЕТРЫ	ЗНАЧЕНИЕ
ВЫХОДНЫЕ ПАРАМЕТРЫ	Количество каналов	1 - для WX 12 81 С , 2 – для WX 12 82 С , 4 – для WX 12 84 С
	Тип разъема основного сигнала	SMA
	Виды Выходного сигнала	Синус, треугольник, меандр, импульс, пила, кардиосигнал, гауссовский, экспоненциальный возрастающий и спадающий сигналы, шум, постоянное напряжение.
	Частотный диапазон	10 кГц – 500 МГц – для синуса 10 кГц – 350 МГц – для импульсного сигнала и меандра 10 кГц – 125 МГц – для остальных типов сигналов
	Разрешение по частоте	8 знаков
	Погрешность установки частоты	(± 1*10 ^{- 6} )
	Выходное сопротивление	50 Ом
	Связь по выходу / тип выхода	DC / несимметричный или дифференциальный AC / несимметричный
	Диапазон амплитуд	Для DC : 50 мВ – 2 В _{пик - пик} для несимметр. выхода DC 100 мВ – 4 В _{пик - пик} для дифф. выхода DC 50 мВ – 4 В _{пик - пик} для несимметр. в ыхода HV 100 мВ – 8 В _{пик - пик} для дифф. выхода HV Для AC: - 20 дБм до +10 дБм для AC несимметричный
	Погрешность установки амплитуды	Для DC : ± (3 % + 5 мВ) Для AC : ± (3 % + 0, 5 дБм)
	Постоянное смещение	Для DC : От - 1,5 В до + 1,5 В Для AC : -
	Погрешность установки постоянного смещения	Для DC : ± (5 % + 5 мВ) Для AC : -
	Разрешение по амплитуде	4 знака
	Время нарастания / спада	Для DC : 700 пс ( выход DC ) 1 нс (выход HV) Для AC : -
	Выброс	Для DC : 5 % Для AC : -
ИМПУЛЬС	Режим	Одиночный или парный, программируемый
	Период	От 2 нс до 1,6 с
	Разрешение	1 нс
	Длительность импульса, задержка парных импульсов	От 1 нс до 1,6 с
	Длительность фронта/спада	Быстрая : 700 пс (диапазон DC ) , 1 нс (диапазон HV ) , перестраиваемая – от 1 нс до 1,6 с
	Амплитуда	Диапазон: от 50 мВ до 2 В Диапазон: от 50 мВ до 2 В (50 Ом, диапазон DC ), от 100 мВ до 4 В (50 Ом, диапазон HV ) Низкий уровень: От – 2 В до 1,95 В Высокий уровень: От - 1,95 В до 2 В
ПРОИЗВОЛЬНАЯ ФОРМА И ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ	Диапазон частот	Определяется используемой частотой дискретизации
	Частота дискретизации	От 10 МГц до 1 ,25 ГГц
	Память	16 МБ - стандартно, 32 МБ - опция
	Минимальный размер сегмента	192 байт (разрешение 16 байт)
	Количество сегментов	1...32000
	Разрешение по вертикали	1 4 бит
	Управление	Через ПО или порт управления последовательностью
МОДУЛЯЦИЯ	Виды модуляции	АМ (От 0,1 до 100 %, внутр. источник), ЧМ, ГКЧ (лин. или лог.), АМн /«пр ыгающая» амплитуда, ЧМн /«прыгающая» частота, ( n ) PS К и ( n ) QAM
	Несущая АМ, ЧМ	Синус
	Модулирующая АМ, ЧМ	Синус, меандр, треугольник, пила
ЦИФРОВЫЕ ВЫХОДЫ	Количество каналов	32
	Скорость передачи данных	625 Мбит/с
	Кодовая последовательность	До 16 Мслов
	Сопротивление	100 Ом
ОБЩИЕ ДАННЫЕ	Интерфейсы	USB ( 2 шт . – для управления и сохранения данных), LAN , GPIB , порт управления последовательностью
	Дополнительные выходы	Маркеры, Синхронизация
	Входы	Синхронизация, события, управление последовательностью, опорная частота, тактовая частота
	Дисплей	TFT с подсветкой, разрешение 320 x 240 , диагональ 4 “
	Напряжение питания	От 100 В до 24 0 В ( ± 15 %), 50 / 60 Гц
	Потребляемая мощность	150 ВА
	Габаритные размеры (ШхВхГ)	315 × 88 × 395 мм
	Масса	4 ,5 кг
	Условия эксплуатации	Температура: от 0 до + 40 ° С, влажность: не более 85 %
	Условия хранения	Температура: от - 40 до + 70 ° С

Комплект поставки

Комплект поставки WX1284C

№	Наименование	Количество
1	Генератор сигналов произвольной формы WX1284С	1
2	Сетевой шнур	1
3	Руководство по эксплуатации	1
4	ПО	1
